Consulta Isos
Publicado por Alan Ulises Sifuentes Villalvazo el 2 de abril de 2024 a las 08:03Hola, buen dia,

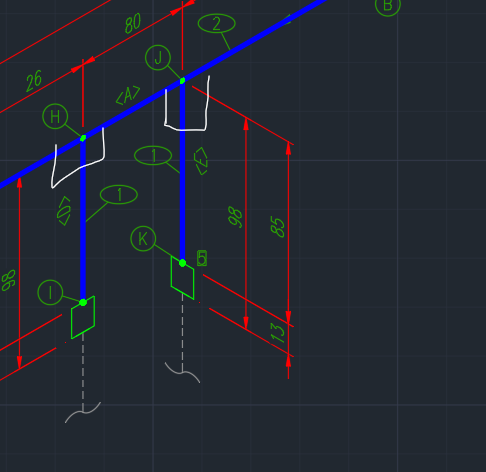

Trabajando en la generación de isos estoy batallando en la representacion de una conexion de un medio cople-tuberia, (diferentes diametros), me preguntaba si existe alguna manera de conectar el accesorio directo a la tuberia aunque sean de diferentes diametros, a manera que, al generar el isométrico no me agregue tubería innecesaria tal como se muestra en la imagen,
Alan Ulises Sifuentes Villalvazo respondió hace 4 semanas 2 Miembros · 5 Respuestas -
5 Respuestas
-
Buenas! ¿Lo que quieres es eliminar el acople entre la cañería grande y la chica (weldolet o similar)? ¿O qué accesorio quieres directamente soldar a la cañeria sin tener en medio piping? No estaría viendo bien en la imagen que parte deseas eliminar realmente. El hecho de poner weldolet por ejemplo no es obligatorio a la hora de hacer una unión de ese tipo “boca de pescado”.
-

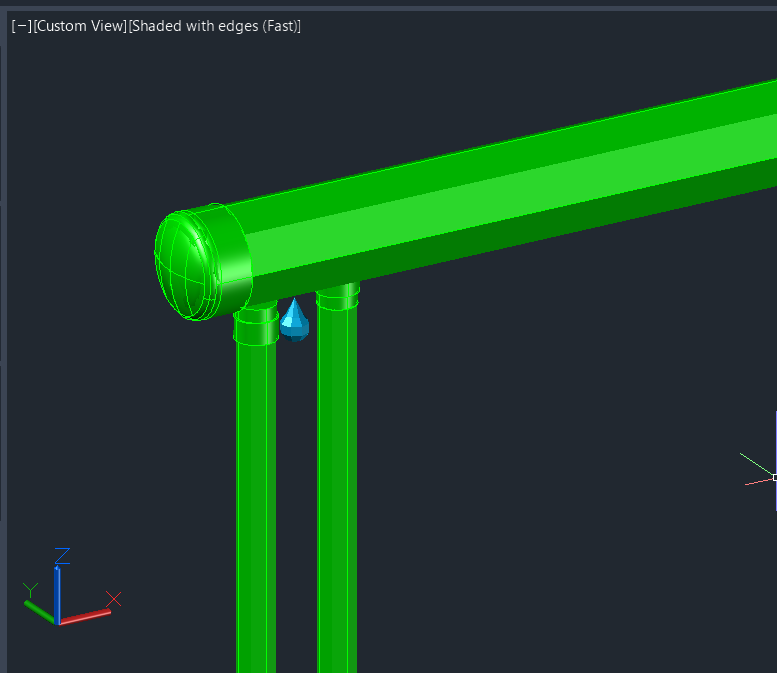

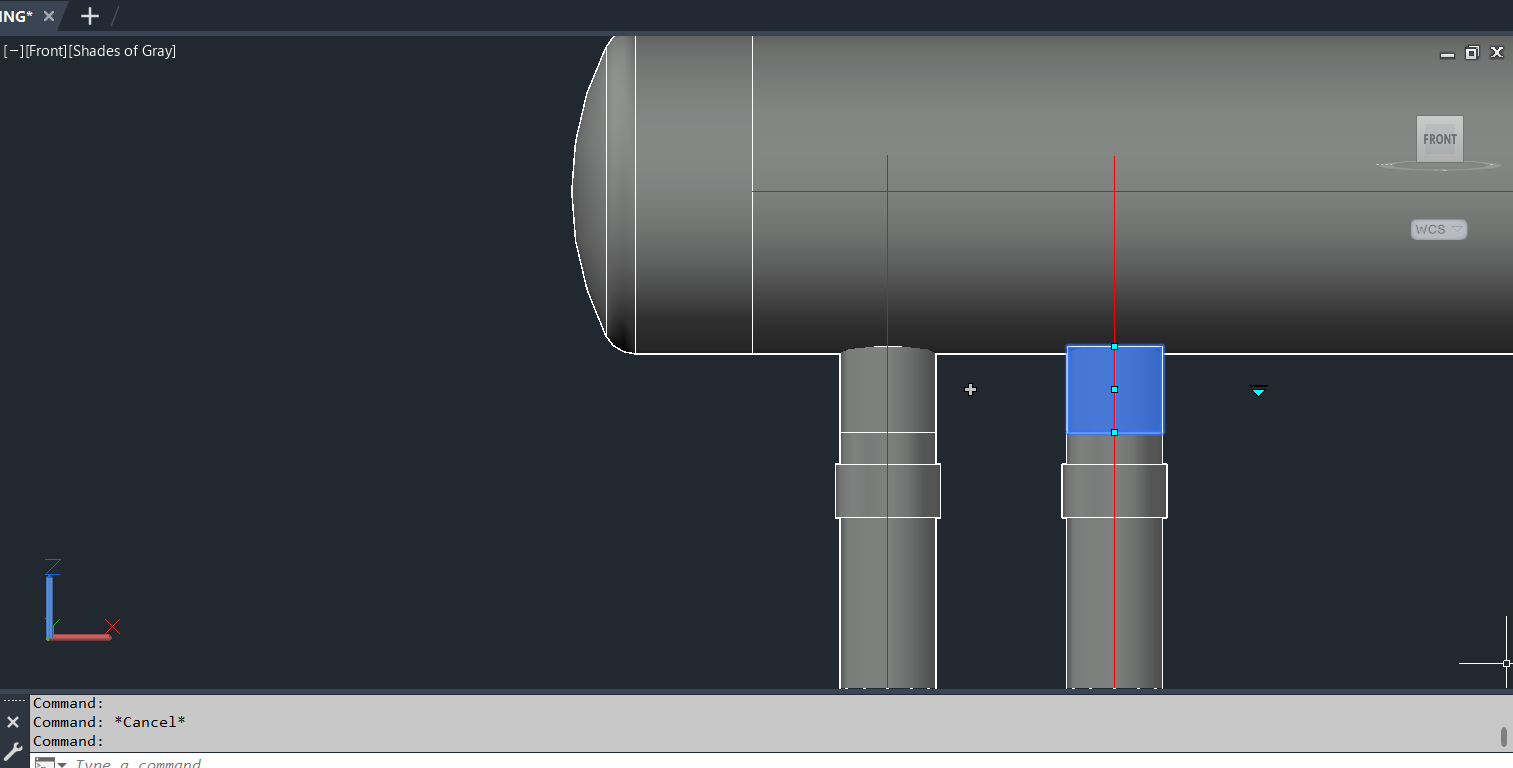

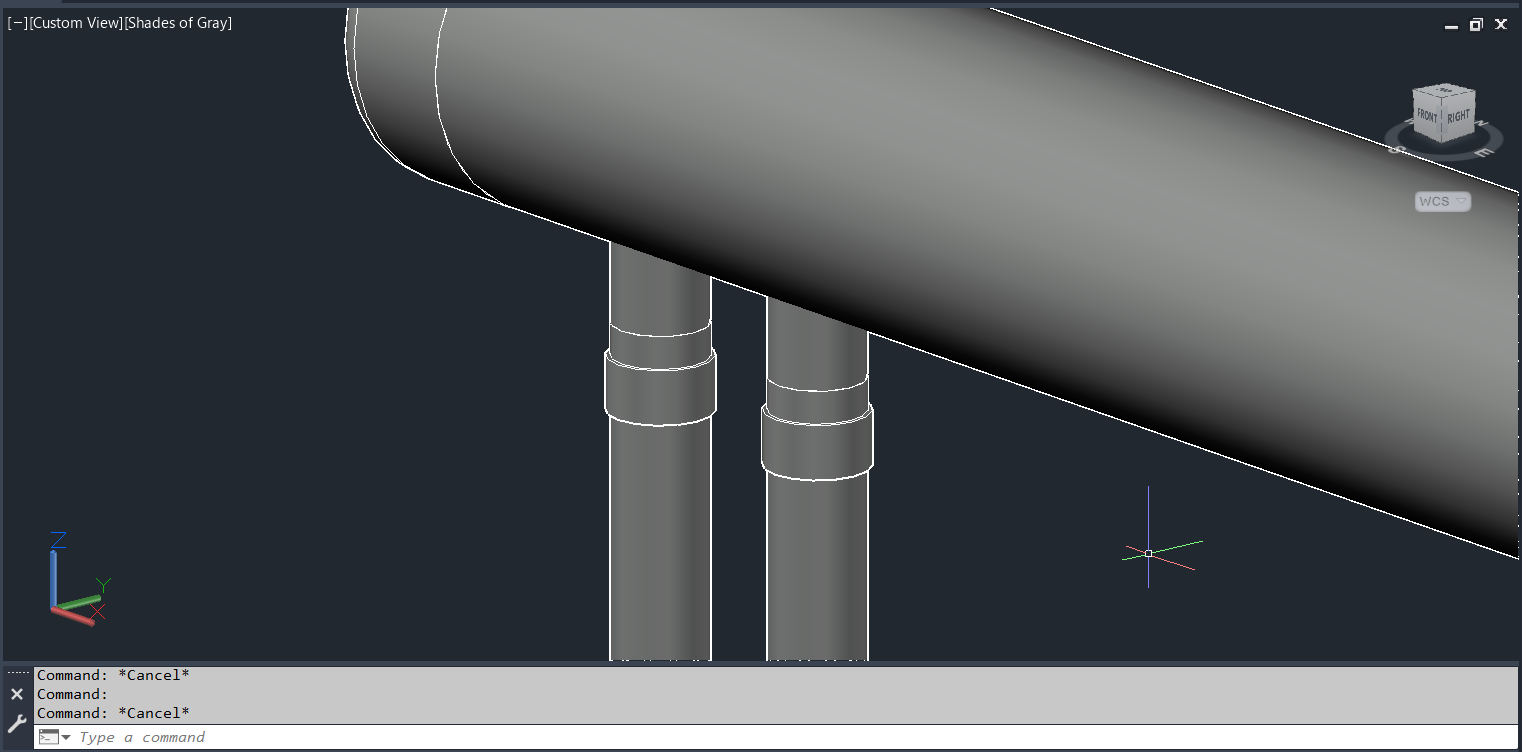

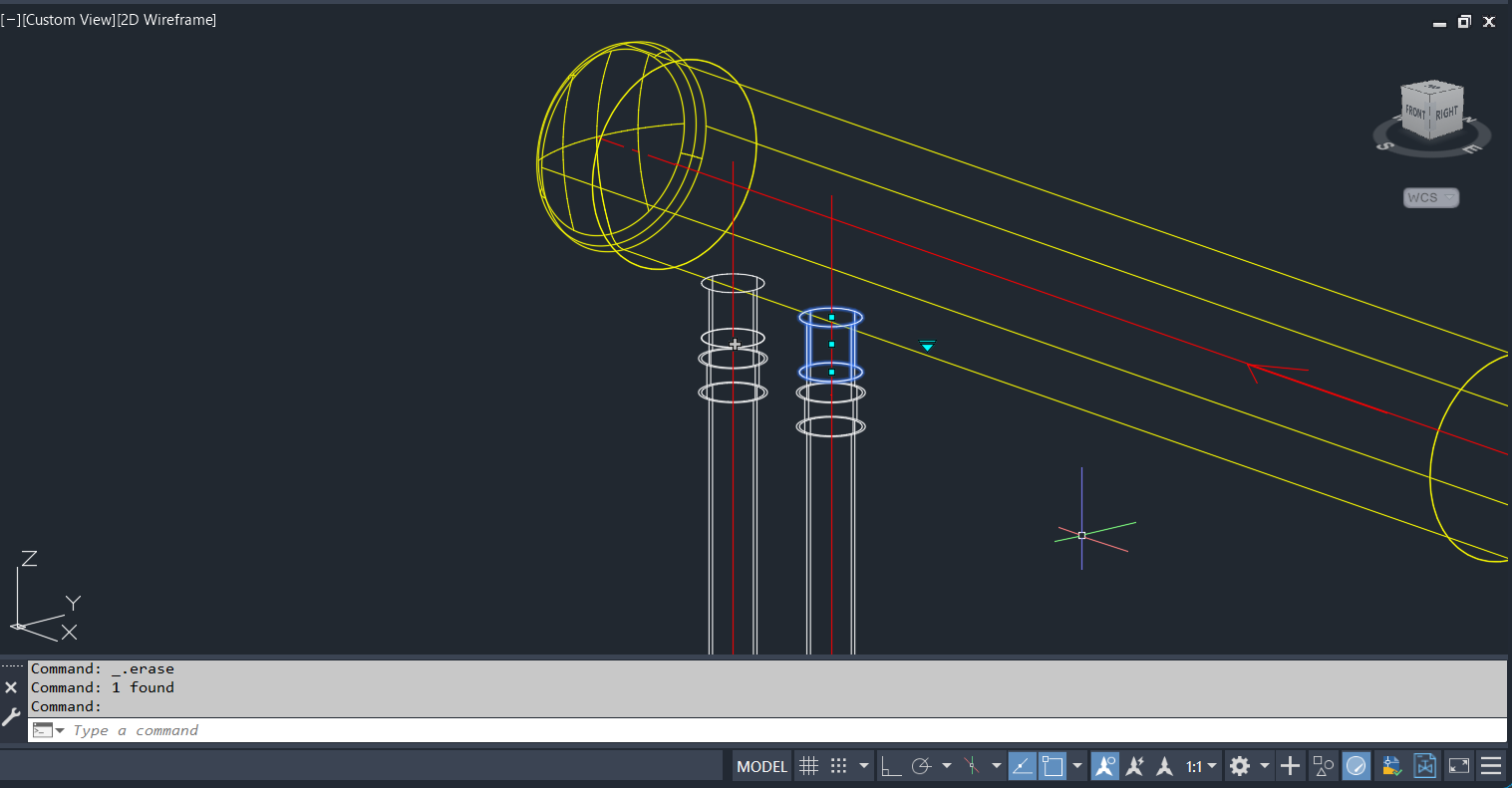

Hola buenas, lo que quiero es conservar el cople y que este vaya directo a la cañeria, en las imagenes de la única manera en la que el programa me permitió hacer la conexion es agregando piping extra
-

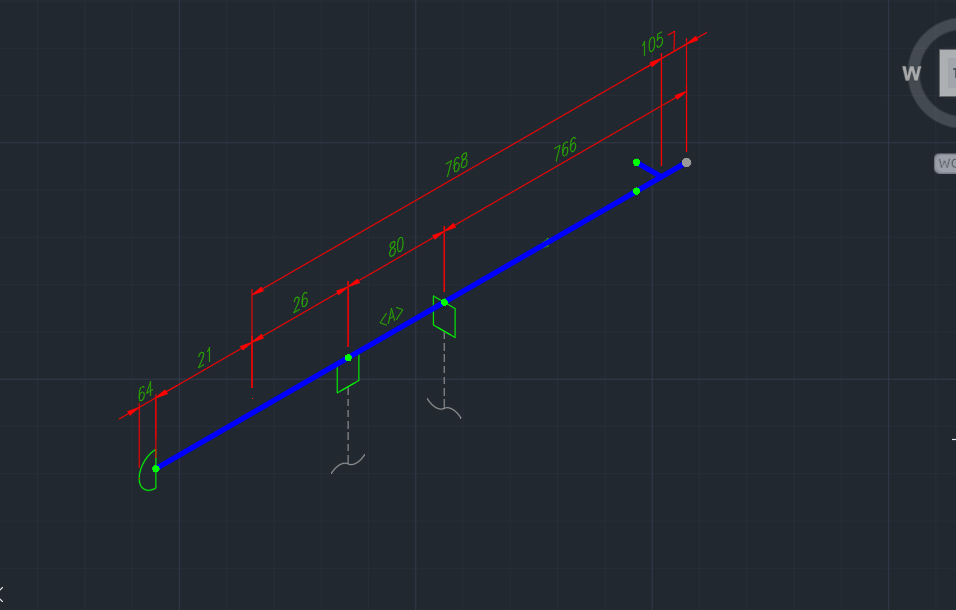

Entre cañeria y el accesorio el isometrico deberia estar representado asi, como muestro en la imagen (EJ4), donde se puede ver como el accesorio va soldado directo a la cañeria
-
-
-
Saludos!

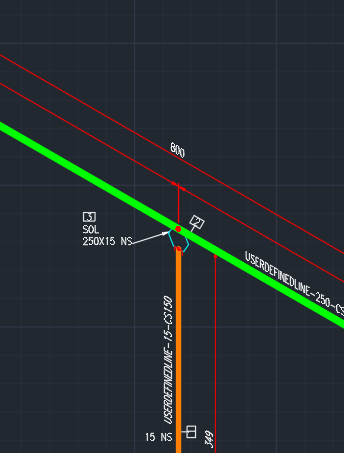

Eso que tu estas pidiendo equivale al caso de los sockolet, weldolet y demás uniones ya existentes. Puedes crear un item como los ya existentes, pero con otro nombre o designación que actue del mismo modo. De esa manera entre ese “acople” y la cañería principal no existirá ningun tramo de piping menor. Te adjunto imagenes para que veas como queda en ese caso. Es una cañería de DN 250 con una salida en DN15 empleando un weldolet. Obviamente si la cañeria ramificada tiene otro Tag, saldrá a puntos como en tus dibujos se aprecia.
-
Hola Buenas¡, Muchas gracias justamente eso era lo que quería conseguir
Gracias por el tiempo
Saludos.
-
