Consulta tabla elevación equipos

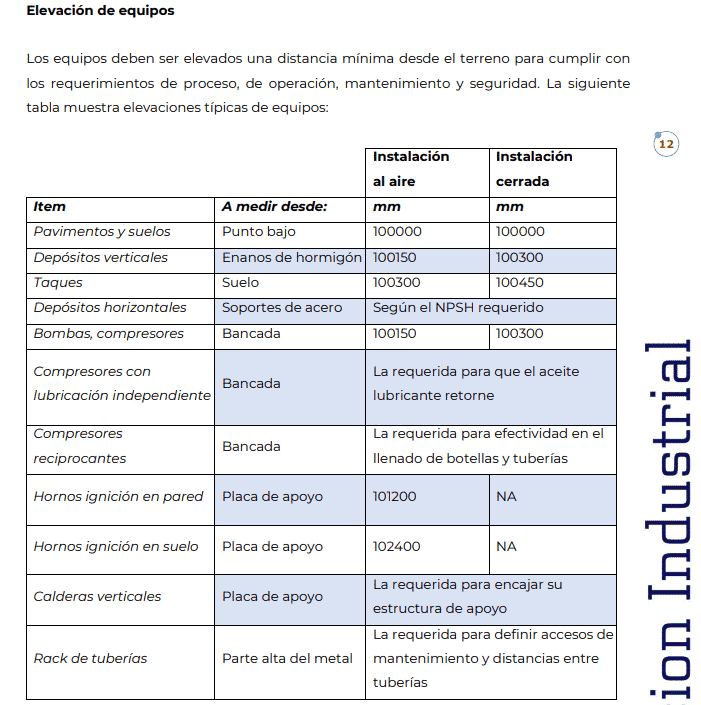

Publicado por Hernán Emiliano Fuentes el 20 de julio de 2022 a las 14:35Hola! Quería consultar acerca de la tabla que ejemplifica alturas de referencia para la instalación de equipos, que no me termina de quedar claro.
Estos niveles indicados en mm, son tomando como nivel de referencia al 100.000? Por ejemplo, en la fila de “Pavimentos y suelos” es equivalente a considerar que la altura sería de 0 (cero) mm?Ramón Martínez respondió hace 2 años, 6 meses 2 Miembros · 4 Respuestas -
4 Respuestas
-
3842
Tutor
Master
Buenos días @h.fuentes !
Disculpa que te conteste yo, el layout es mi especialidad 😄, todas las medidas están referenciadas a los 100,000 mm tomándolo como cota 0. Así tomamos el pavimento como cota 0.
Si es de tu interés, estas tablas están extraídas del Process Plant Layout Piping Design de Ed Bausbacher , en mi opinión, uno de los mejores documentos para aprender sobre Layout que existen.
Saludos!
-
3156
Graduado
Master
Te consulto una cosa más @ramonformacionindustrial , la convención de usar ese valor como cota cero… puede ser que tenga el sentido de evitar que hayan valores negativos de nivel?
-
3842
Tutor
Master
¡Hola @h.fuentes !
Es precisamente por eso. Hay algunos autores que prefieren considerar la cota 0 e introducir valores negativos, también es válido.
Pero en este caso Bausbacher lo hizo así para evitar números negativos que se presten a confusión. ¡Bien visto! 🤓
-
