Consultas techo tipo domo
Buena Tarde Estimado @francisco-diaz
Para esta lección agradezco tu ayuda con las siguientes consultas:
1. En tema de las diferentes opciones de unión entre virola superior, techo y anillo de compresión, cuales son los esquemas que mas suelen usarse (esto para techos convencionales cónicos o tipo domo), entiendo que se considera la geometría del tanque, pero me gustaría saber cuales son estos criterios de selección según tu experiencia.

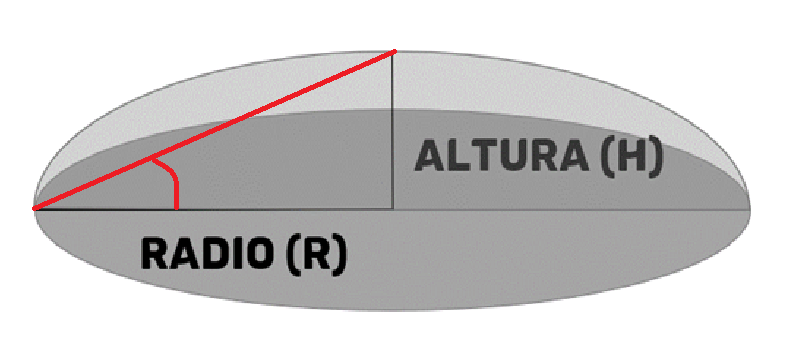

2. El Angulo de inclinación en techos tipo domo, se tomaría de la siguiente forma? (ver primera imagen adjunta)

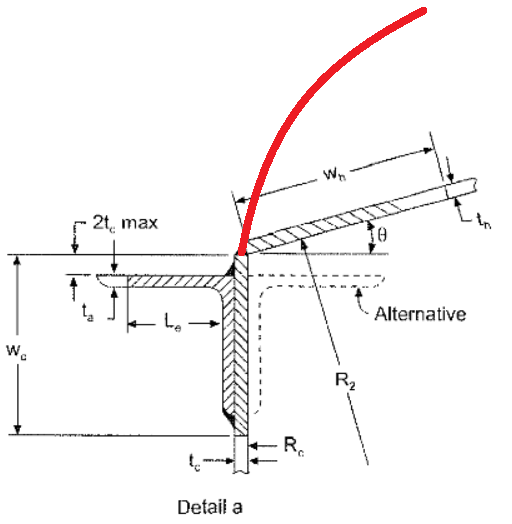

Relacionado a este tipo de techo, se debe tener alguna consideración con respecto al tipo de unión según la imagen F-2 de la norma?, esto lo pregunto ya que debido a la geometría del mismo domo, la unión de la virola con el techo seria de dos laminas en vertical. (ver segunda imagen adjunta).

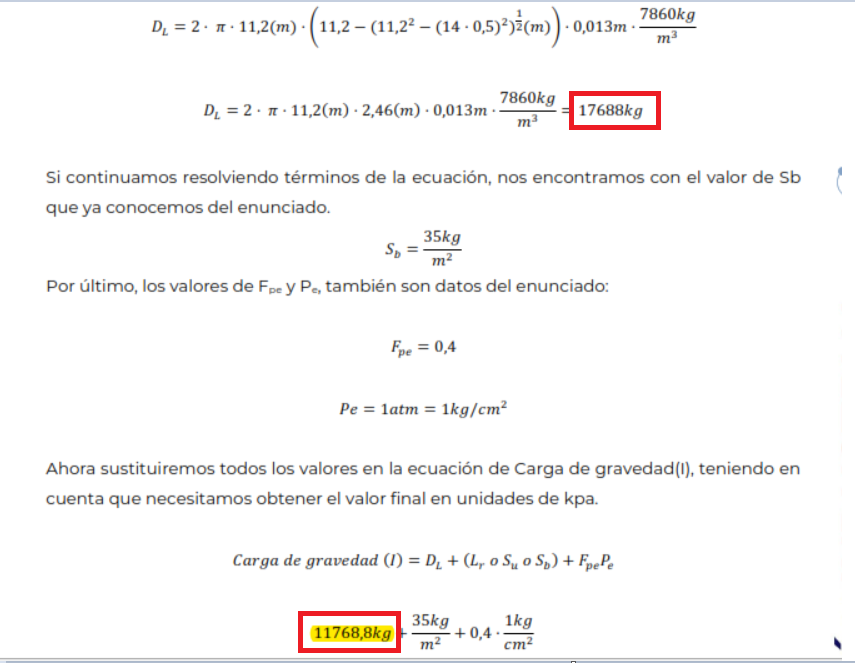

3. Me parece haber detectado un error de calculo en el apartado del calculo ejemplo para el techo tipo domo, es un tema de un decimal pero esto influye en los cálculos posteriores. Me refiero al calculo de la carga muerta para el techo, se corrió la coma un decimal al tomar el resultado mas adelante (ver tercera imagen adjunta).
Quedo atento a tus comentarios
-
1 Respuesta
-
Buenos días @danielalbertobaroncangrejo ,
1. En la mayoría de tanques que yo he podido ver/diseñar, la unión más común es la tipo A y la tipo I. Son las más comunes y las que suelen utilizarse como estándar cuando diseñamos, al tratarse de la opción más utilizada, es a la que suele acudirse por defecto.

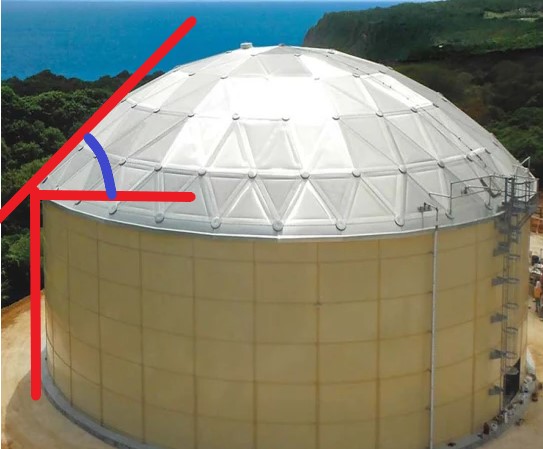

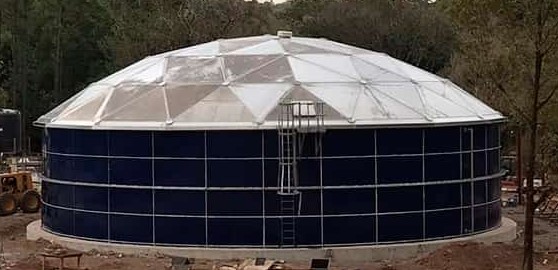

2. El tanque tipo Domo tendría justamente ese ángulo de inclinación. En nuestros dibujos la curva está exagerada, la realidad es que el tanque tipo domo no cae verticalmente sobre la envolvente, si no que lo hace con cierto ángulo de inclinación como puede verse en la imagen adjunta.
Este ángulo de inclinación se calculará respecto a la tangente de la curva del domo en el punto de contacto, (IMAGEN 2).
3. En cuanto al error de cálculo, gracias por el aviso! Ya está subsanado, afectaba sólo a ese término ya que la conversión de carga muerta (DL) a kg/m2, sigue conservado el valor de 102,18kg/m2. Así que las conclusiones permanecerían idénticas.
Si encuentras algún otro error, coméntanoslo con total confianza, siempre se nos puede pasar algo por alto a los tutores 😄
Saludos!!
