  • Consultas Tema 3- Dimensionamiento de lineas

    Publicado por Jhony el 1 de diciembre de 2021 a las 04:15

    Hola Luis, buenas noches

    Tengo las siguientes consultas respecto a este tema 3:

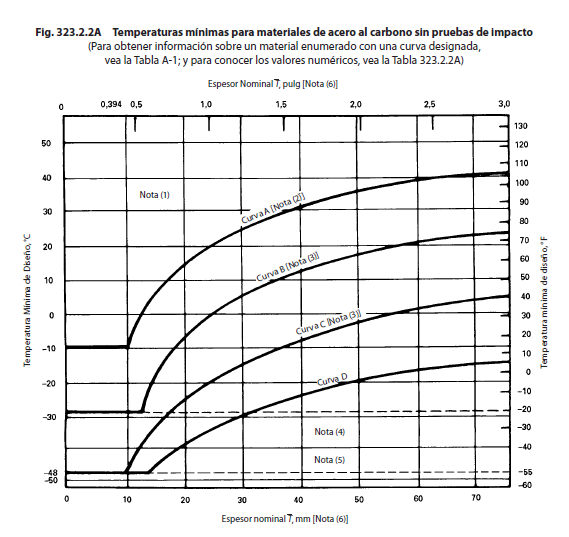

    1). En la determinación de MDMT según ASMEB31.3 para la tabla siguiente . Si la combinación de espesor/temperatura mínima del metal se encuentra en la curva o por arriba de esta , no se requiere prueba de impacto (asociado al material de cada curva) , ¿Para la curva D , qué materiales serían?

    2).En la página 8 del apunte del tema correspondiente , menciona que en la tabla 403.2.1-1 se encuentra la MDMT listada , pero no logro darme cuenta ¿Cual sería?

    3). En las últimas versiones para el cálculo del espesor según norma B31.1 agregaron el termino w (factor de reducción de esfuerzo de soldadura) , ¿cuando se utiliza?

    4). En la página 24 no debería decir 2S , en vez de 1.5S y S se obtiene de ASME II-SUBPART 1-PART D (adjunto parte del codigo ASME VIII-DIV-1 UG-28).

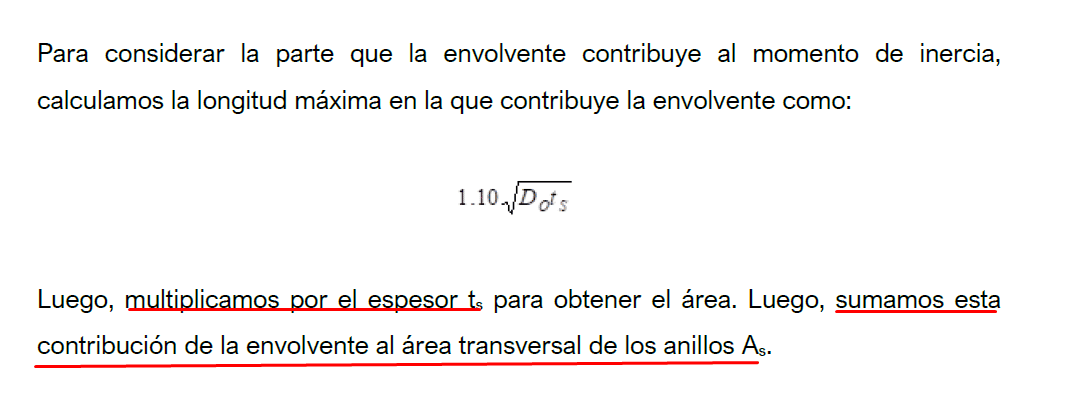

    5). Podrías escribir la fórmula completa para momento de inercia de la página 26? (adjunto imagen) , si sigo lo que se menciona en esta parte las unidades que obtengo son de área . Entiendo que es el momento de inercia disponible para el conjunto anillo-envolvente , el codigo ASME VIII-DIV1 en L-5 da un ejemplo , pero obvia la parte de como se obtiene este valor ( imagen siguiente )

    6). Para determinar el espesor al cual una línea se debe realizar mantenimiento o retirar tramos de la misma , habla algo de esto ASME 31.3? , o se restringe exclusivamente a instalaciones nuevas. Con lo cual se recomienda usar API579-Fitness For Service para esto , o que otra normativa se recomienda?

    Muchisimas gracias de antemano!!!

    Formación Industrial respondió hace 2 años, 5 meses 1 Miembro · 1 Respuesta
  • 1 Respuesta
  • Formación Industrial

    Administrador
    5 de diciembre de 2021 a las 13:11
    7211
    Coordinación
    Master

    Hola Jhonni Daniel!

    Veamos punto por punto lo expuesto en este post:

    1). En la determinación de MDMT según ASMEB31.3 para la tabla siguiente . Si la combinación de espesor/temperatura mínima del metal se encuentra en la curva o por arriba de esta , no se requiere prueba de impacto (asociado al material de cada curva) , ¿Para la curva D , qué materiales serían?

    En el tema 12 encontrarás una guía completa sobre la utilización de este gráfico. Para encontrar los materiales que corresponden con la letra D es necesario acudir al apéndice A de la ASME y observar en la columna “Min Tem” aquellos materiales que figuran como “D”

    2).En la página 8 del apunte del tema correspondiente , menciona que en la tabla 403.2.1-1 se encuentra la MDMT listada , pero no logro darme cuenta ¿Cual sería?

    Seguramente tengas una versión muy obsoleta de esta norma o en algún tipo de formato que no te muestra las siguientes columnas. Debería aparecerte algo como en la siguiente captura:

    3). En las últimas versiones para el cálculo del espesor según norma B31.1 agregaron el termino w (factor de reducción de esfuerzo de soldadura) , ¿cuando se utiliza?

    Te refieres a la norma B31.3? En tal caso se usa porque así lo dicta la Norma, en la B31.3 no aparecería.

    4). En la página 24 no debería decir 2S , en vez de 1.5S y S se obtiene de ASME II-SUBPART 1-PART D (adjunto parte del codigo ASME VIII-DIV-1 UG-28).

    Así es! Se debió escapar este error tipográfico, efectivamente es 2S. Incluiremos este apunte en la próxima actualización, muchas gracias!

    5). Podrías escribir la fórmula completa para momento de inercia de la página 26? (adjunto imagen) , si sigo lo que se menciona en esta parte las unidades que obtengo son de área . Entiendo que es el momento de inercia disponible para el conjunto anillo-envolvente , el codigo ASME VIII-DIV1 en L-5 da un ejemplo , pero obvia la parte de como se obtiene este valor ( imagen siguiente )

    Realmente lo único que tenemos que hacer es multiplicar la fórmula por (ts). Obtendremos unidades de área que debemos sumar a As, para después, rehacer los cálculos de los momento de inercia con esa contribución.

    6). Para determinar el espesor al cual una línea se debe realizar mantenimiento o retirar tramos de la misma , habla algo de esto ASME 31.3? , o se restringe exclusivamente a instalaciones nuevas. Con lo cual se recomienda usar API579-Fitness For Service para esto , o que otra normativa se recomienda?

    En este caso no es posible encontrar información en la ASME B31.3 ya que esta normativa se centra únicamente en el diseño.

    Es posible utilizar API 579 para evaluar pérdidas de metal, corrosión por picaduras u otro tipo de daños.

    En lo respectivo a las Normas ASME que tratamos en el curso sí pueden encontrarse notas sobre mantenimiento y operación en las Normas B31.8 o B31.1

    Espero haberte ayudado Jhonni!
