Cuestionario Tema 3. Dimensionamiento de líneas
Muy buenas Luis,
En este cuestionario hay dos respuestas que no sé por que es esa la solución. Las preguntas son las mostradas en las siguientes imágenes:
En la pregunta nº9 mi resultado es 0,247 inch según ASME B31.1. Puedes comprobarlo?
En la pregunta nº2. ¿El espesor no debe ser mismo tanto para inoxidables como acero al carbono, siempre y cuando lleven el mismo Schedule según la tabla de dimensiones ASME?
Un saludo.
-
4 Respuestas
-
6603
Hola Ramsés!
Bienvenido al foro de Formación Industrial!!Creo que has intentado adjuntar un par de imágenes pero no aparecen en tu post. Te cuento como se adjuntan:
1. De entre todos los botones que os aparecen cuando editéis un post hay uno concreto que pone “Imagen” pulsáis sobre él, luego pulsáis en “examinar repositorios”.
2. En la columna de la izquierda seleccionáis “subir un archivo” y luego en el boton “selccionar archivo” que os aparecerá el la derecha.
3. Seleccionáis la imagen que queráis subir al foro luego pulsáis en “subir este archivo”.
4. Saltareis a otra ventana donde hay que marcar “la descripción no es necesaria” y por último pulsais en “guardar imagen”
¡Así conseguirás que e muestren correctamente tus imagenes!
Respondiendo a tus cuestiones:
En la pregunta nº9 mi resultado es 0,247 inch según ASME B31.1. Puedes comprobarlo?

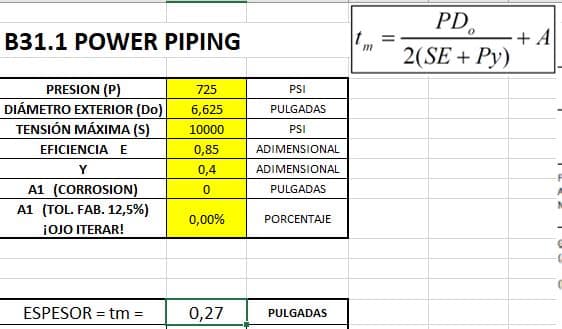

Te adjunto la resolución del ejercicio con las tablas de excel que tenéis colgadas en el temario (te en cuenta que una tubería de NPS 6″ tiene un diámetro exterior de 6,625, quizás ahí esté tu error,
En la pregunta nº2. ¿El espesor no debe ser mismo tanto para inoxidables como acero al carbono, siempre y cuando lleven el mismo Schedule según la tabla de dimensiones ASME?
A partir de 12″ varía, fíjate en la tabla de dimensiones que teneis colgada como todos los espesores son iguales para SCH40 y SCH40S pero comienzan a variar a partir de 12″
Espero haberte ayudado Ramsés! Muchas gracias por usar el foro, así ayudais mucho al resto de compañeros,
Un Saludo!!
-
Hola Luis,
Si me has ayudado. La pregunta nº1 que te he hecho efectivamnete es como comentas. Pero con respecto a la nº2 no me ha quedao muy claro.

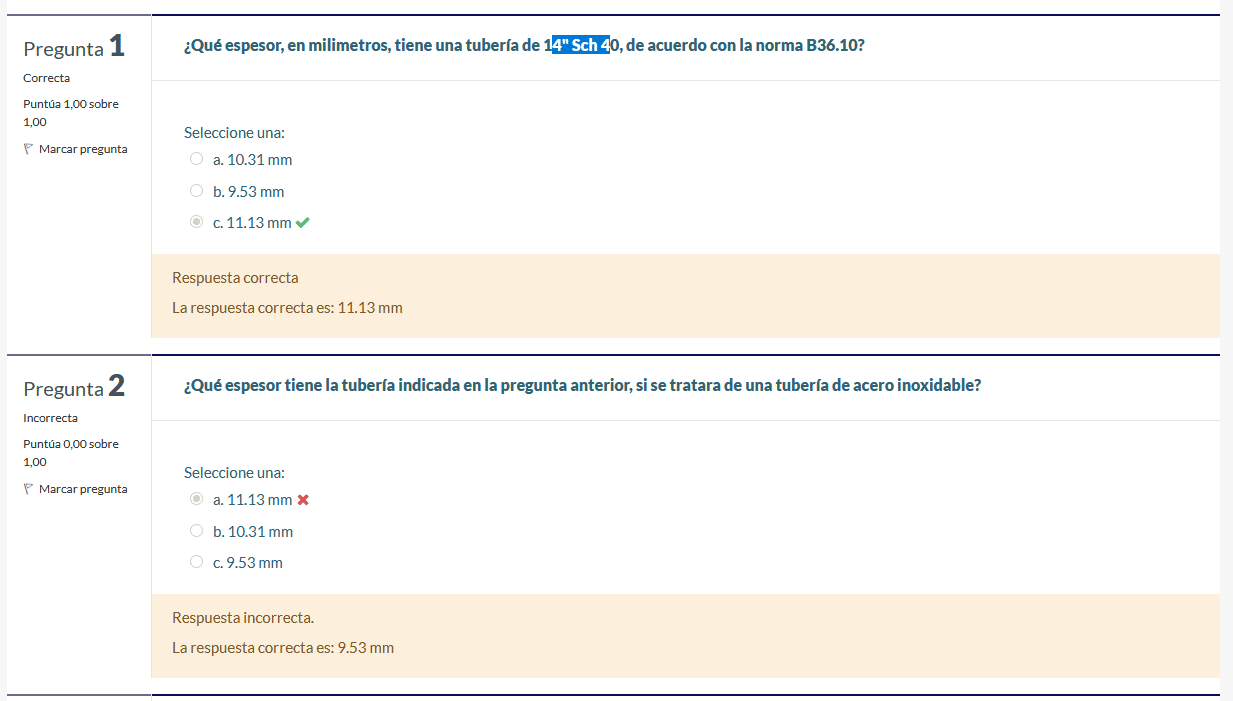

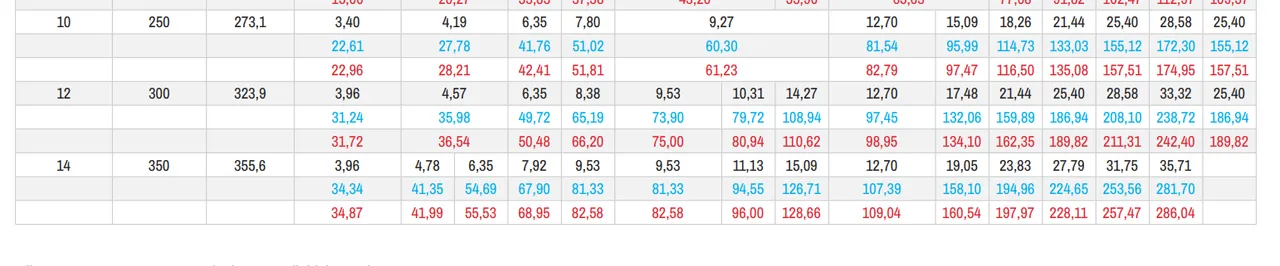

Efectivamente el espesor comienza a variar a partir de 12″ para SCH40, STD Y SCH40S. Pero la pregunta no me dice nada de que cambia el SCHEDULE solo dice que cambia el material a acero inoxidable. En la tabla vienen los espesores marcados en negro, el peso del acero al carbono en azul y el peso de los inoxidables en rojo. Por tanto interpreto en la tabla que el espesor no varía independientemente de si es inoxidable o acero al carbono a no ser que la haya interpretado mal. Te adjunto las imagenes(Gracias por el procedimiento).
Un saludo, Gracias.
-
6603
Hola Ramsés!
Creo que se donde está tu confusión, la letra “S” que acompaña al SCH40S indica que el material es inoxidable.
Por tanto una tubería de SCH40 y 12″ tendrá un espesor de 11,13 (de acuerdo a la tabla anterior) pero si ese acero es inoxidable, para un mismo SCH40, se transformaría en SCH40S, y por tanto tendría un espesor de 9,43.
Es posible que con esta explicación haya aclarado tu confusión, si sigues teniendo dudas escríbeme sin problema y seguimos comentando,
Saludos!!
-
-
