  • Miguel Ruiz

    Miembro
    31 de julio de 2023 a las 10:32
    3844
    Tutor
    Master

    Hola @Juan_1983 !

    Puedes nombrarme a mí directamente para consultas referidas a Autopipe (@miguelruizautopipe)

    Entiendo que has trazado la línea y luego has usado el comando para convertir los puntos a Tee?

    Parece como que la tee está diseña a posterior y eso provoca que las lineas no partan de la tee.

    Para modelar una tee correctamente debe hacerse según los vídeos de la plataforma, de modo que primero modelemos la tee y luego usemos las flechas que indican las direcciones para crear nuevos “run” en esas direcciones y que así quede formada.

    Prueba con el método de los vídeos y si quedan dudas me comentas, Saludos! 😃

    • Juan Manuel Osorio Madrigal

      Miembro
      31 de julio de 2023 a las 17:31
      1159
      Graduado
      Iniciado

      Buenos días @Miguel Ruiz

      En lo sucesivo en cuanto tenga algún detalle o dudas con respecto al uso de AUTOPIPE, me dirigiré a usted.

      Te comento que seguí el procedimiento tal cual e hice las TEE de la forma como los videos, y no había tenido ningún problema.

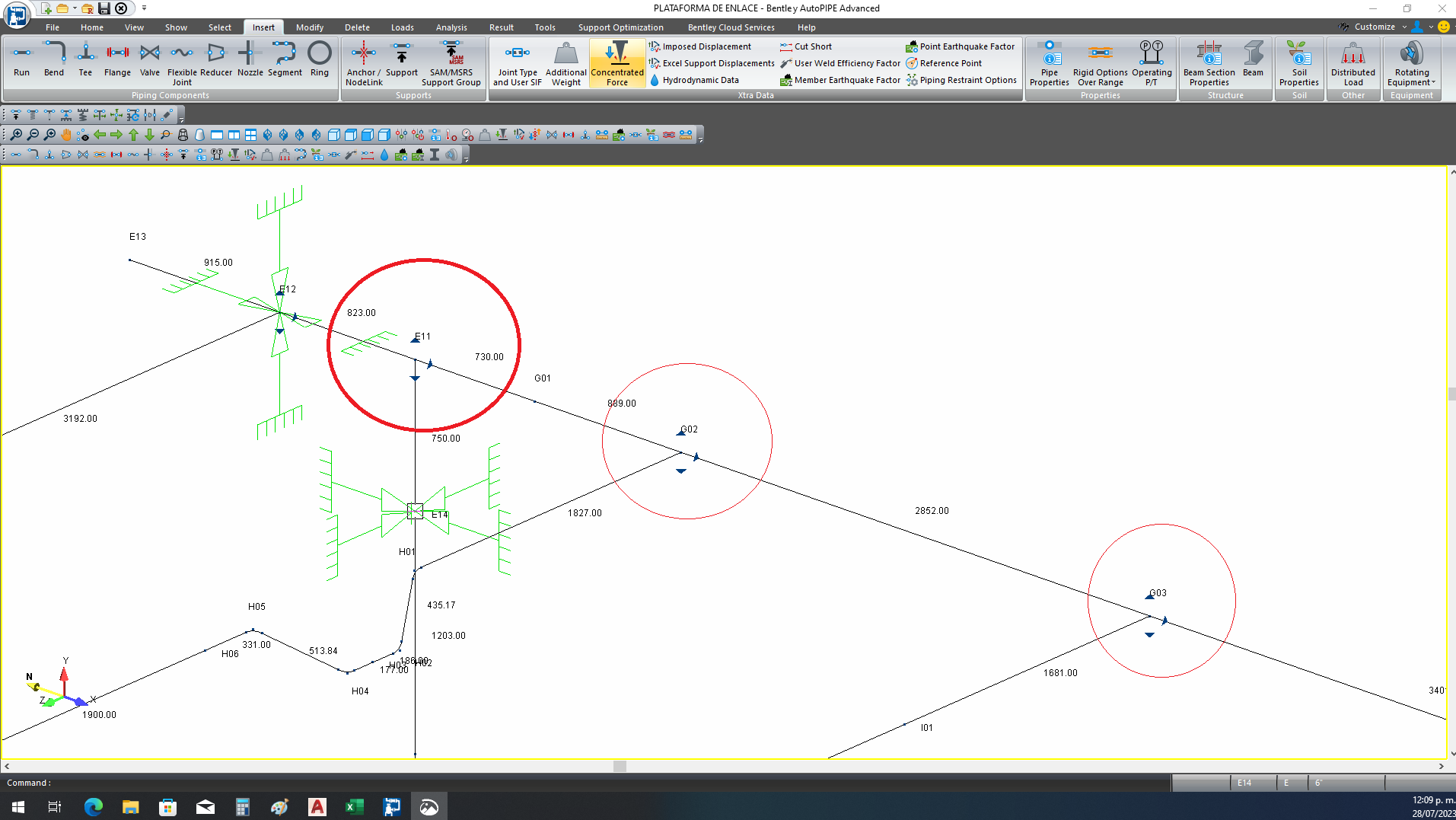

      Pero ya que tenia mas líneas realizadas, me di cuenta que en varias partes donde están colocadas las TEE, están desfasadas como se ve en la imagen que anexe.

      por eso me surgió la duda, ya que no es solo en una parte que ocurrió eso, si no es varias intersecciones.

      • Miguel Ruiz

        Miembro
        1 de agosto de 2023 a las 11:00
        3844
        Tutor
        Master

        Buenas @Juan_1983 !

        Autopipe con la definición de tee es muy estricto. Una vez que tenemos las líneas modeladas es complejo definirla. En todo caso tendríamos que eliminar las tuberías definidas que convergen en la intersección y volver a modelarlas teniendo en cuenta la tee.

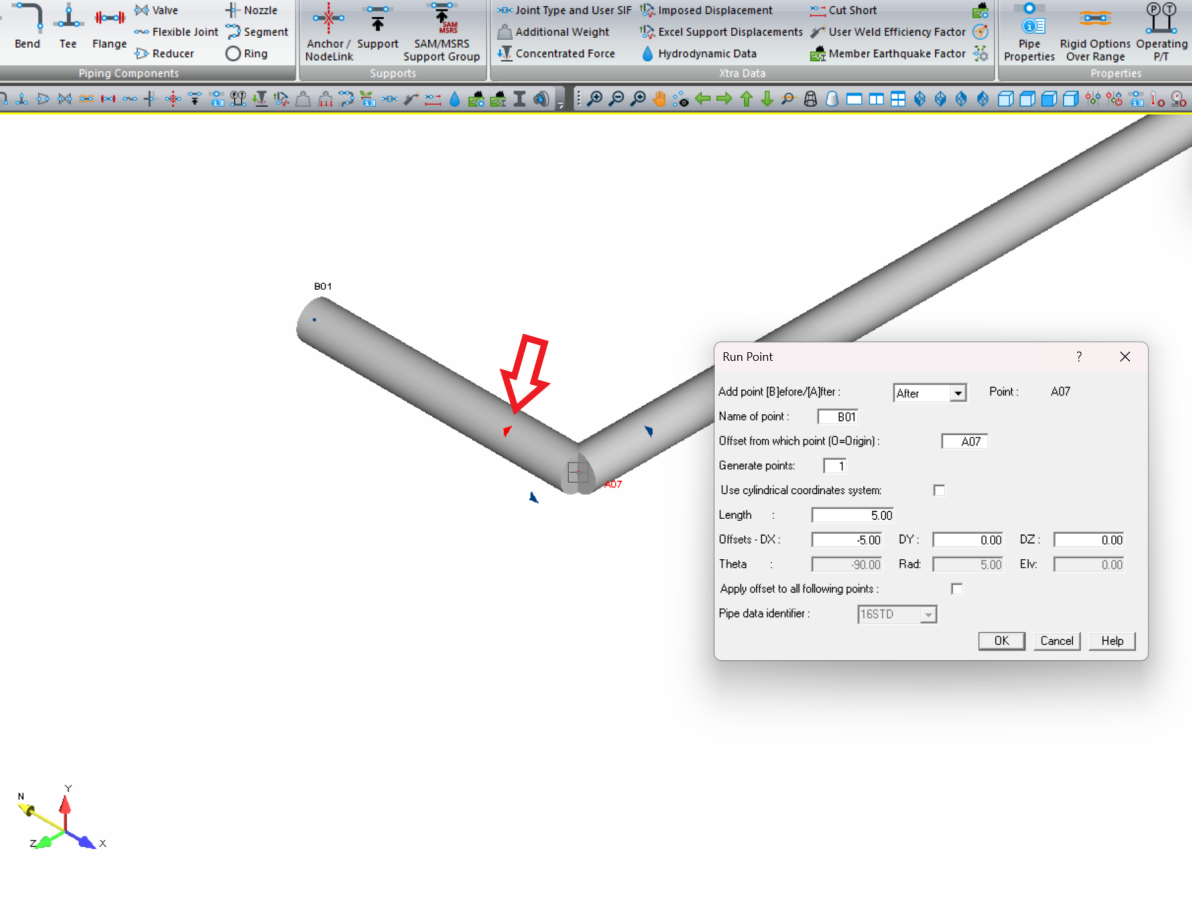

        Es decir, colocando primero la tee y luego los “Run” a partir de las flechas de dirección que aparecen en la tee (Imagen)

        Saludos! 😃

        • Juan Manuel Osorio Madrigal

          Miembro
          2 de agosto de 2023 a las 00:07
          1159
          Graduado
          Iniciado

          Entonces tendré que hacerle como me indica, ya que ocurrió ese cambio en varias intersecciones.

        • Juan Manuel Osorio Madrigal

          Miembro
          2 de agosto de 2023 a las 00:08
          1159
          Graduado
          Iniciado

          Gracias por sus indicaciones
