Dimensionamiento de diámetro según norma
Saludos
Quiero determinar el diámetro de una línea de acero al carbono para la interconexión de 2 pozos de gas natural.
Veo que en las lecciones muestran el cálculo del espesor según varias normas, pero no veo donde indiquen como determinar el diámetro.
Tengo la siguiente fórmula que encontré en un libro, en donde se puede despejar el diámetro requerido para cumplir con una velocidad de flujo determinada.
Según la norma técnica colombiana NTC 3949 para el diseño y construcción de ERM (estación de regulación y medición de gas natural) indica “el dimensionamiento de la tubería en la estación debe ser tal que la velocidad del gas en el cabezal, no supere 20 m/s y en el tren de regulación no supere 60 m/s en el caso de trenes superficiales, no 120 m/s, en el caso de trenes subterráneos”.
Según norma, ¿Cuáles son las velocidades de flujo permisibles para mi caso particular?
-
1 Respuesta
-
8697
Tutor
Master
Buenos días @yaribsuarezgranados ,
El dimensionamiento hidráulico lo acometemos por medio de PipeFlow. No usamos fórmulas matemáticas para ello ya que intervienen gran cantidad de variables: pérdida de carga, rugosidad de la línea, características del fluido etc. Lo mejor es hacerlo de forma computacional.
Puedes comenzar a iterar con una resolución sencilla de la ecuación Q=v·A y usar los valores de diámetro obtenidos como una primera iteración para luego obtener los requisitos hidráulicos que exija el proyecto: Caudales a la salida, presiones, etc.
En cuanto a la Normativa Colombiana, no estoy familiarizado con ella, pero si tu cliente está utilizándola, es importante que te rijas por su estándar, ya que se basará en su experiencia y Know How.

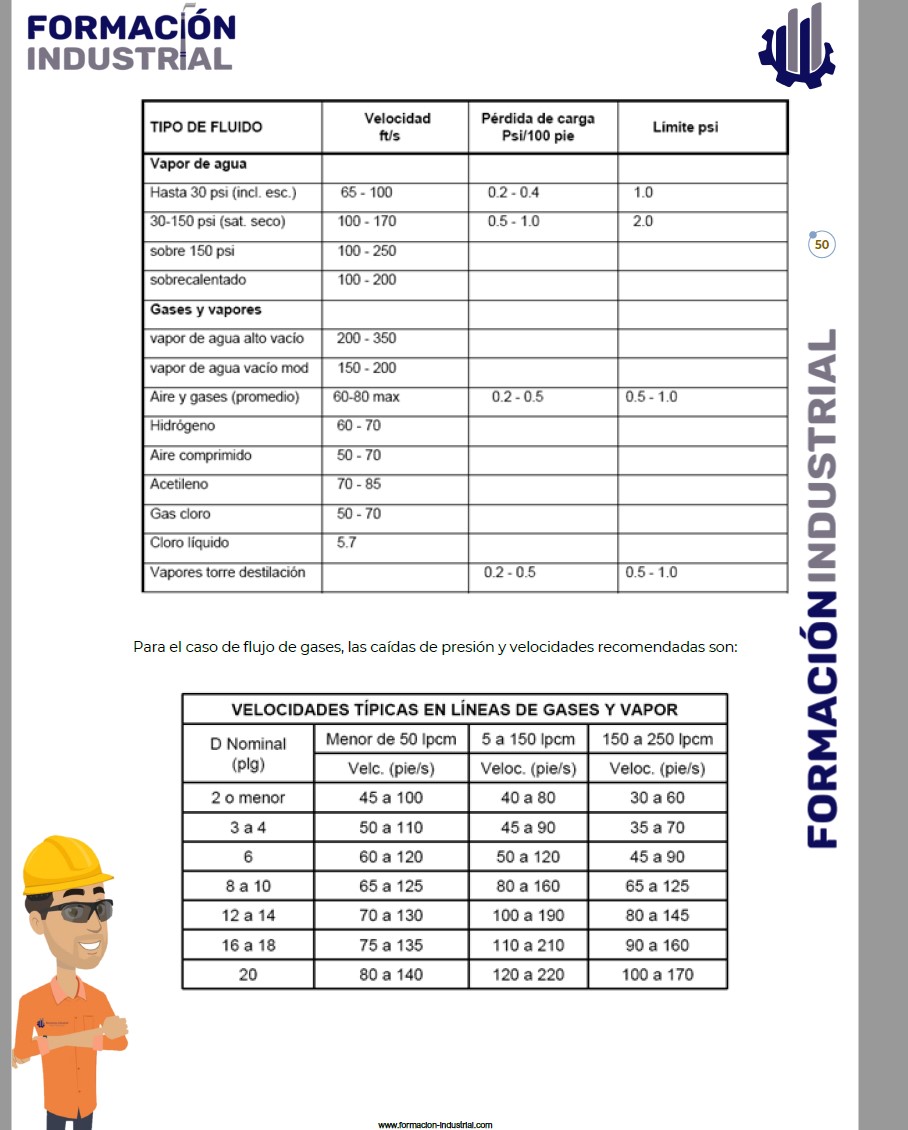

Si quieres hacer una comprobación de cálculo general puedes acudir a las tablas de velocidades de la lección de ingeniería de procesos, página 50, donde tenemos tablas como estas que te adjunto.
Espero te sirva, Saludos!
