  • Publicado por Ana Granados el 31 de mayo de 2021 a las 12:51

    Buenos días.

    Me asaltan las dudas. Un disco de ruptura es para aliviar una tubería de una sobrepresión. En mi caso en concreto está colocado entre bridas y continúa por una tubería. La tubería a la que llega al disco de ruptura está diseñada en PN6. Al sobrepasar esa presión, se abre/rompe el disco y…¿qué presión tendré después de la ruptura del disco?

    No sé si me he expresado bien.

    Un saludo.

    ana

    Formación Industrial respondió hace 8 meses, 1 semana 1 Miembro · 3 Respuestas
  • 3 Respuestas
  • Formación Industrial

    Administrador
    1 de junio de 2021 a las 11:26

    Hola Ana!

    Normalmente el disco de ruptura se coloca a modo de “escape” de forma similar a una PSV. En tu caso el disco que comentas está colocado en medio de la línea principal??

    Si puedes adjuntarme un croquis o similar podré ayudarte mucho mejor,

    Saludos!

    • Ana Granados

      Miembro
      1 de junio de 2021 a las 13:24

      Hola y gracias!!

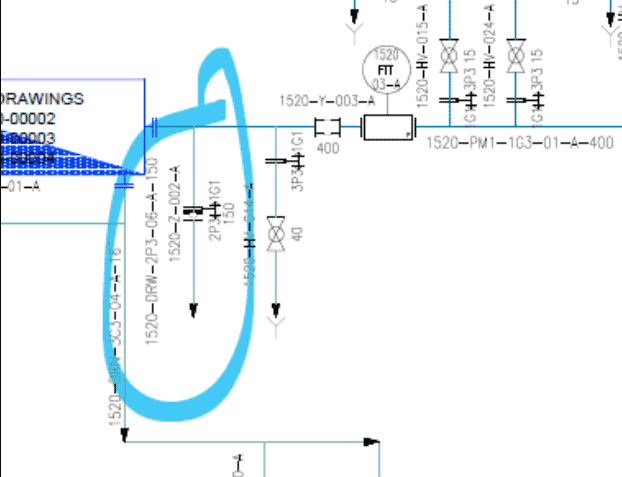

      Mira:

      La línea de descarga es en PN10 en PVC-U. Después del disco hay un tramito de tubo que desemboca en una canaleta. En este caso el tramito de tubo es de la misma especificación que la tubería hasta el disco. En otro caso cambia, de GRP PN6 a PVC-U PN10. ¿Influye el algo la PN de ese tram de tubo? Una vez roto el disco la presión fluiría por ese pequeño trozo de tubo pero a mucha menos presión, ¿no es así?

      Un abrazo



      • Formación Industrial

        Administrador
        5 de junio de 2021 a las 14:06

        En efecto Ana! Está colocado como debe ser, fíjate que está colocado a modo de “Seguridad”, si la presión en la línea principal sube mucho, el disco se rompe y permite el flujo a través de esa canaleta.

        Seguramente, el tramo está preparado para soportar el pico de sobrepresión antes de la rotura del tubo, de ahí que esté en un PN superior al de la tubería principal.

        Interpreta los discos de ruptura como “válvulas de seguridad” a fin de cuentas no dejan de ser eso, a una escala muy reducida,

        Muchas gracias por profundizar en este aspecto en el foro! Espero haberte ayudado!

        Saludos!!
