Disposicion General de Tuberias – Dudas varias
Buenos dias,
Tengo varias dudas respecto a este capitulo que ha sido muy interesante y denso a la vez.

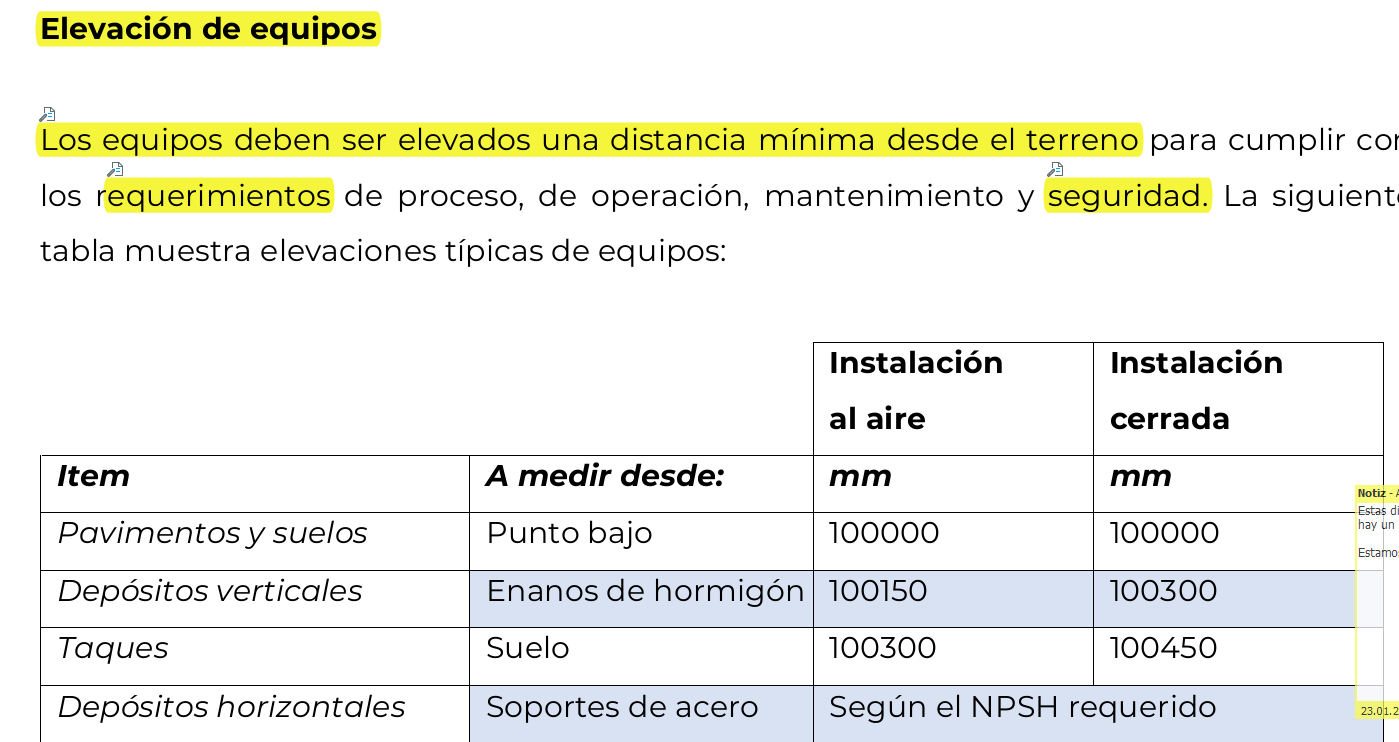

– Pag 7 de Ruteado de Tuberias: Elevacion de equipos: a qué se refiere dicha elevacion? Con respecto a que? Los valores son siempre aprox 100m? Me cuesta interpretar esta tabla, ayudaria un diagrama.
– Diseño de lazos de expansion: se ve el calculo en un capitulo ulterior?
– Compresores: por qué razon no se colocan las valvulas en horizontal y solo verticalmente?
Muchas gracias de antemano por vuestra ayuda,
Muy atentamente,
Ariel Gioino Robman
-
2 Respuestas
-
¡Hola @ariel-gioino-robman !
Pregunta todo lo que necesites, para eso estamos 😁 Vamos a ver estas cuestiones:
– Pag 7 de Ruteado de Tuberias: Elevacion de equipos: a qué se refiere dicha elevacion? Con respecto a que? Los valores son siempre aprox 100m? Me cuesta interpretar esta tabla, ayudaria un diagrama.
Aquí partimos de la cota 0 = 100000mm (100m). No significa que todo esté a 100 metros de altura, si no que para indicar que habrá elementos por debajo de cota de suelo (depósitos, canalizaciones, enterramientos) se indica la cota 0 como 100m.
A partir de estos 100 metros, encontramos las diferentes elevaciones que encuentras en la tabla. Por ejemplo, fíjate como los pavimentos están en cota 0 (100m) y las bombas o compresores se elevan 150mm del suelo (típica bancada de hormigón). Igualmente, son referencias típicas de bibliografía, un punto de partida, pero puedes modificarlas según los requisitos de planta.
– Diseño de lazos de expansion: se ve el calculo en un capitulo ulterior?
Sí así es, esto lo vemos con detalle en la parte de estrés, ya que su diseño es, esencialmente, un cálculo de flexibilidad.– Compresores: por qué razon no se colocan las valvulas en horizontal y solo verticalmente?
Es para evitar acumulaciones de condensado. El mismo motivo por el que la tubería debe llevar pendiente continua hacia abajo. SI hay presencia de condensado es menos problemático que fluya a través de la válvula vertical en dirección a un drenaje.Espero te sirvan las aclaraciones! (por cierto, etiquétame la próxima vez @luis-ramos para que la plataforma me notifique 😁) Te saldrá mi nombre en un desplegable cuando empieces a escribirlo tras el @, como si fuera LInkedin.
