DISTANCIA MINIMA ENTRE CORDONES DE SOLDADURA
Estimado Luis:

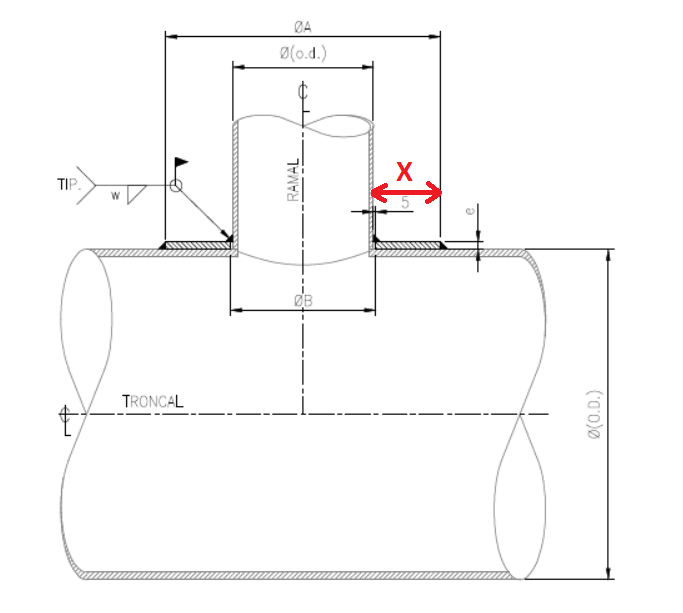

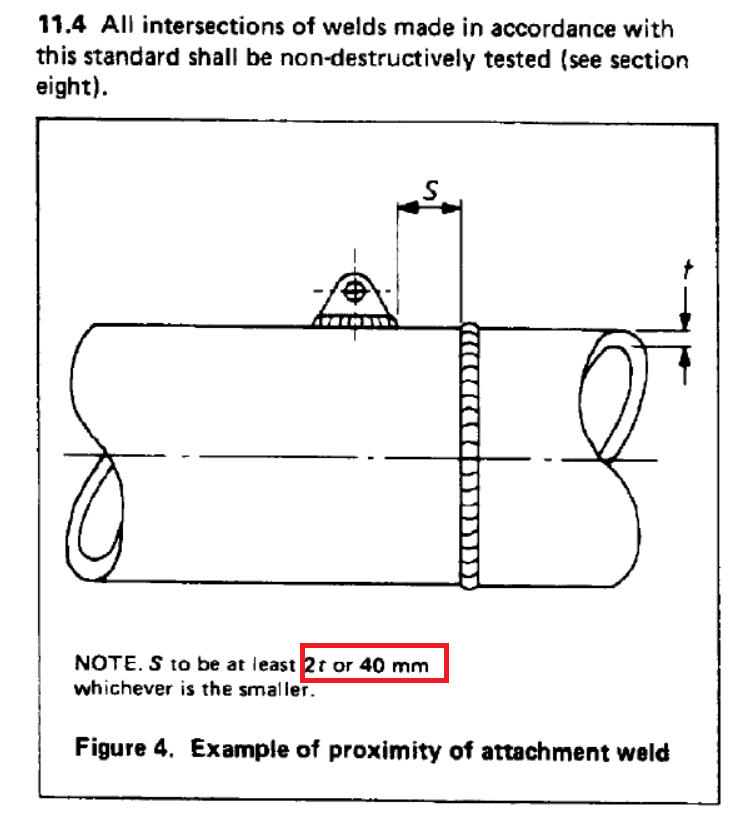

Respecto al diseño de Tuberia troncal y ramal (Ø30″x Ø12″) quiero saber si existe alguna norma vigente que me indique la distancia minima entre costuras (Se marca en la imagen) de acuerdo a la plantilla excel ASME B31.3 me resulto 32.5mm pero me parece muy cerca, asi que quiero saber si hay algun criterio adicional, en la norma ASME B31 no encontré esta distancia mínima por lo tanto he recurrido a la norma Britanica BS 2633-1987 en donde indica (2t o 40mm); escuche que por buenas practicas se coloca mínimo 150mm. Ver imágenes adjuntas.
Favor apoyar con tu pronta respuesta.
Saludos.
-
3 Respuestas
-
13284
Tutor
Piping
Hola @Gian !
En efecto, en la normativa ASME no aparece esta distancia. Los únicos estándares que podrían dar algún dato son la BS2633 o la BS4515, y ambas coinciden en una separación de al menos 4 veces el espesor nominal de la tubería.

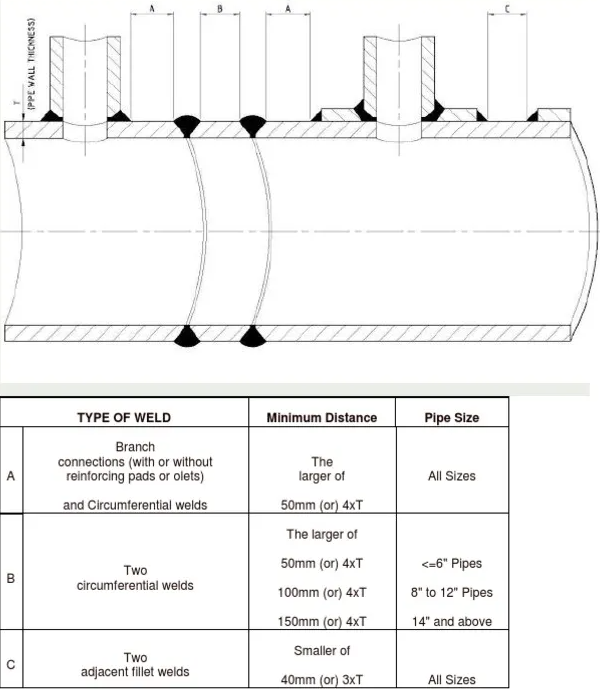

Existe otro planteamiento basado en diferentes fabricantes y experiencias de ingenieros que te adjunto en una imagen.
Creo que es mucho más acertado ya que tiene en cuenta el tipo de soldadura y el tamaño y espesor de la tubería. Es básicamente, lo descrito en la BS2633, pero ampliado con limitaciones inferiores de distancias y clasificado por tamaños si se trata de dos soldaduras circunferenciales, que son las que provocan más área afectada por la soldadura.
Espero te sea de utilidad,
Saludos!
-
-
13284
Tutor
Piping
Hola @h.fuentes !
Desconozco el autor del dibujo pero es un resumen de lo que dicen las normas BS, básicamente 4 veces el espesor con algún añadido más y una cota superior 🙂
Yo lo vi en el blog de barcos shipbuilding, que tiene toneladas de topics y parece que es bastante lógico lo que cuenta,
Saludos!! 🙂
-
-
