Dividir pilares
Buenas tardes Miguel,
Estoy realizando el modelado del Rack del Ejemplo y me surgen las siguientes dudas:
– ¿La única forma de dividir pilares es haciéndolo a mano? Me explico. En el ejemplo tengo dibujado el punto 4 que conecta con el 3. Una vez avanzas en el modelado y te dispones hacer la planta baja (por así decirlo), tienes que hacer la viga con ID 40. Hay que añadir el punto 33 (2000mm en dirección negativa del eje Y). Lo que hace el programa es que te pone el pilar sobre el ya existente, y he modificado el pilar con ID 2 a mano diciendo que va del punto 3 al 33.
Disculpa la explicación. La podría haber hecho más corta, pero así saben mejor de que hablo mis compañeros por si les surgen la misma duda.
– Imaginemos que primeramente dibujo la tubería, cuando quiera dibujar el primer pilar, ¿tengo que sacarlo a partir del punto A00? Es decir, si un pilar de 1m esta separado un metro de A00 en el eje Z por ejemplo y a media altura del pilar
From 1 (0,500,1000)
To 2 (0,-1000,0)
¿Se puede sacar desde otro punto? ¿Puedo tomar un A00 nuevo de referencia? Entiendo que no, pero por si acaso.
Muchas gracias de antemano.
Un saludo
-
1 Respuesta
-
¡Hola @Fjose !
Me temo que debemos sacarlo a mano, si.
Autopipe siempre trabaja respecto a lo que denomina punto origen (O=Origin) y los pilares se rutean a partir de este punto.

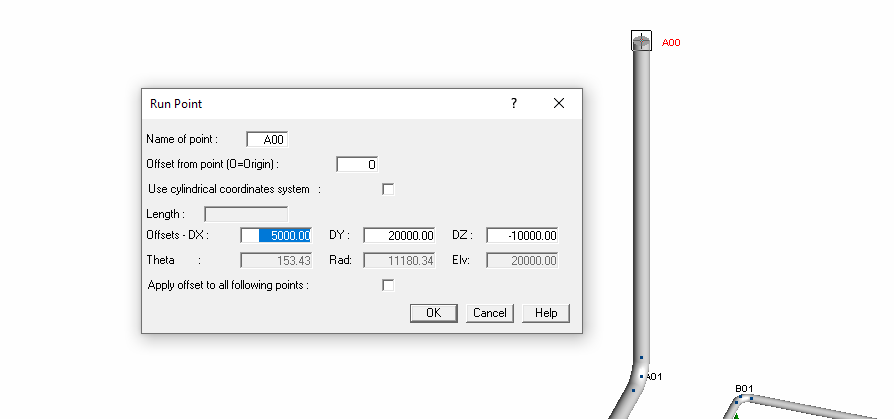

De hecho, si te fijas en el ejemplo, el punto A00 no coincide con el origen, si no que tiene cierto offset (imagen 1).
Otra solución factible para poder usar tu propio origen de coordenadas sería definir un nuevo segmento que comience en el punto C00, por ejemplo, tal como vimos en otros debates (imagen 2) y trazar el comando BEAM a partir de este punto, así nos ahorraríamos tener que calcular distancias.
En definitiva, el origen (O=Origin) de Autopipe no puede cambiarse, tan sólo generar nuevos puntos para trabajar a partir de ellos,
Espero haberte contestado la inquietud 😁 Seguimos en contacto!
