Buenos días @miguelruizautopipe

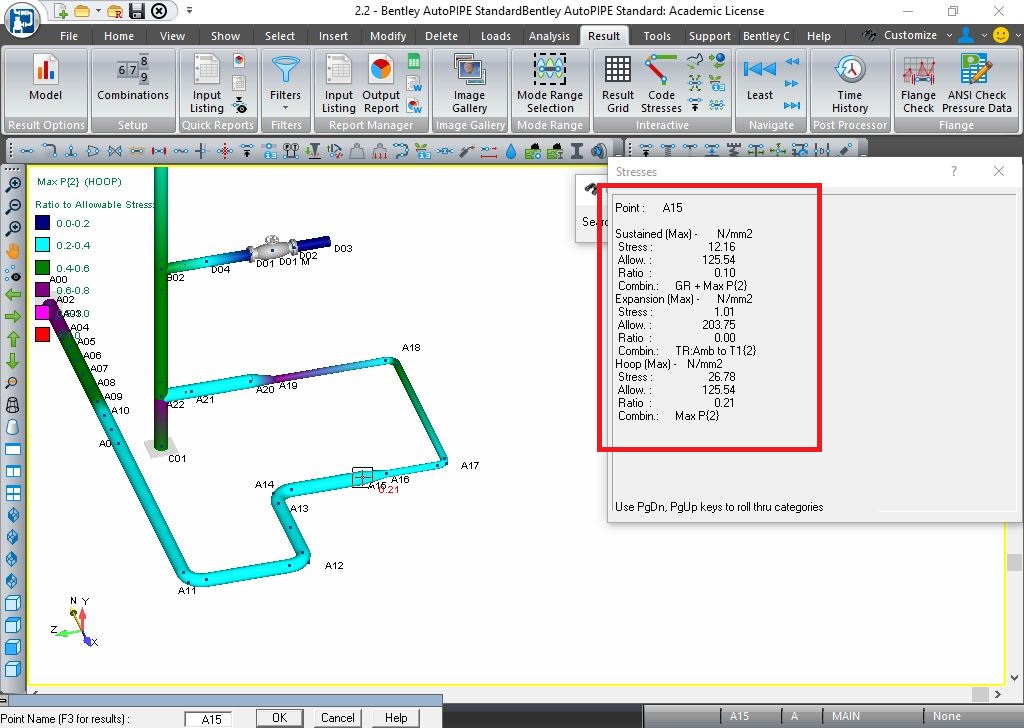

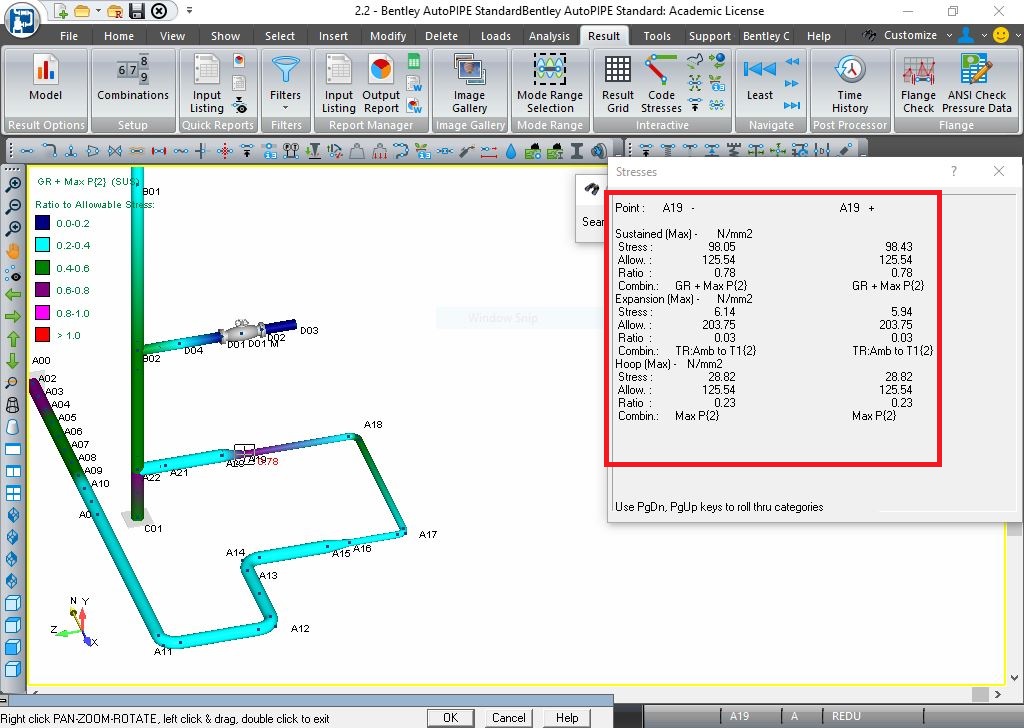

Mi duda es al realizar el calculo de estres. Por qué en el punto A19 me muestra dos grupos de valores, mientras que en el Punto A15 solo me muestra un grupo.
Saludos. Espero su respuesta
-
2 Respuestas
-
3902
Tutor
Master
Buenos días @JEF ,
Buena pregunta! 😁 Como veremos más adelante en la definición de puntos de referencia, un punto va a recibir cargas desde las dos secciones de la tubería en la que está: positiva, por parte de la tubería que discurre hacia puntos con números superiores, y negativa por parte de la tubería que discurre hacia puntos con números inferiores.
En el caso de las tensiones en reductores excéntricos o codos, los puntos adyacentes NO están alineados, lo que significa que hay diferencia entre los valores positivos y negativos.
Este es el motivo por el que en los puntos que cuyo punto superior (o el anterior) no están en la misma línea, nos muestra valores positivos y negativos.
En el caso del reductor concéntrico, los puntos están totalmente alineados por lo que las fueras de acción y reacción se consideran semejantes, en cambio en el reductor excéntrico (y también sucede en los codos) los puntos no están alineados, por eso aparece esta diferencia de signos.

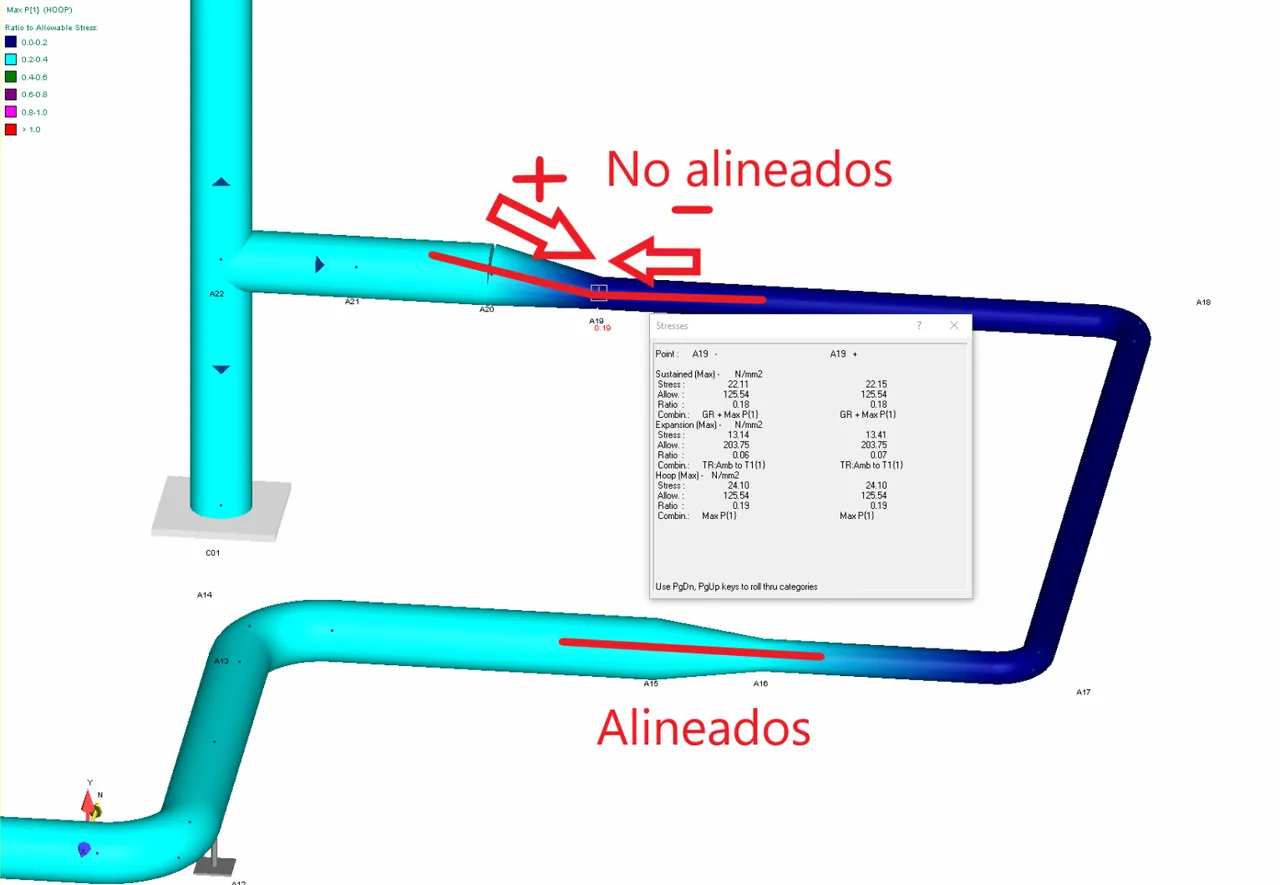

Te adjunto imagen aclaratoria, si quedan dudas coméntamelo, Saludos!
-
976
Graduado
Iniciado
Buenas noches @miguelruizautopipe
woow excelente respuesta, Gracias por aclarar el punto. Estaré atento a las futuras lecciones entonces.
Saludos
