Duda en reductores excéntricos
Saludos tutor @miguelruizautopipe @luis-ramos , me gustaría que me ayudaran a entender un poco mejor como estimar el lado final de una reducción excéntrica.

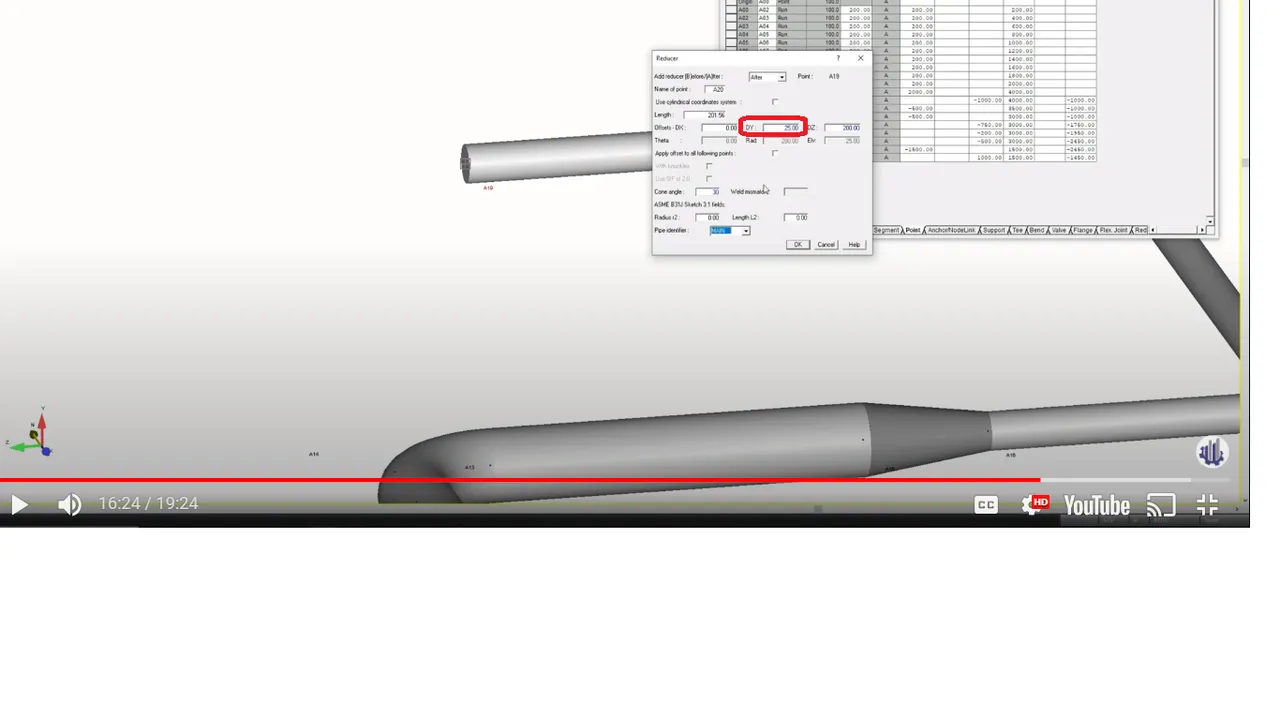

En el nuevo video que han cargado, he visto como luego de venir de una tubería de 50mm colocamos un reductor excéntrico para conectar nuevamente una tubería de 100mm. En el video dicen que colocan 25mm por encima, pero en realidad, ¿Por qué esos 25mm?, no logro comprender esa medida. Espero puedan explicarme un poco mejor esta situación. Adjunto imagen representativa del caso.
Siempre agradecido por su tiempo, saludos!
-
2 Respuestas
-
13107
Tutor
Master
¡Hola @Josesoglia !
La excentricidad para el lado plano puede calcularse de dos formas. O bien de forma matemática, restando el diámetro mayor- diámetro menor y dividiendo entre 2. Como en este caso. (100-50 / 2 ) = 25mm
O bien, como en el caso del último ejercicio de la torre de fraccionamiento, midiendo directamente las coordenadas en el isométrico en los ejes de cada elemento. En este ejercicio consideramos 2 mm de desviación para aumentar el SIF, lo verás al final del módulo básico. 😁
Saludos!!
