Duda en video de generación de Tee y corrección del SIF
Saludos tutor @miguelruizautopipe @luis-ramos , Observando el video de la generación de Tee y corrección del SIF, se me han generado varias dudas en cuando a:

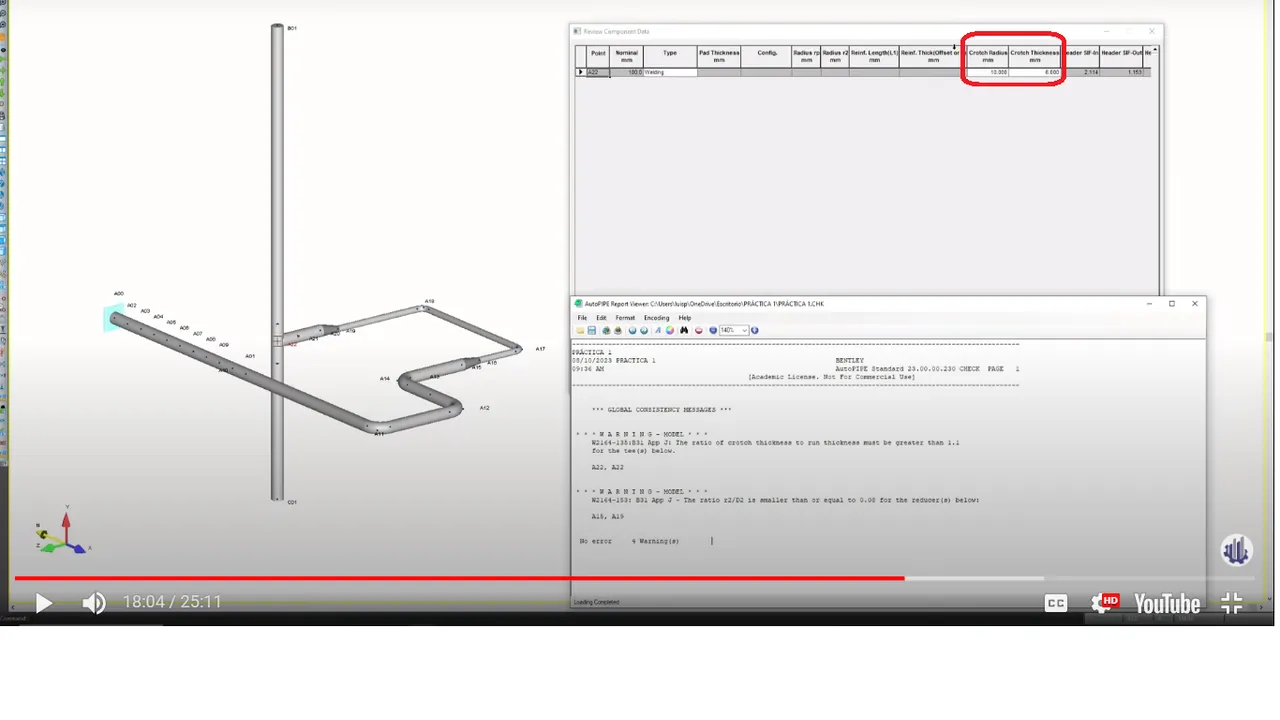

1. El valor del Crotch Radius y Crotch thickness en la Tee.

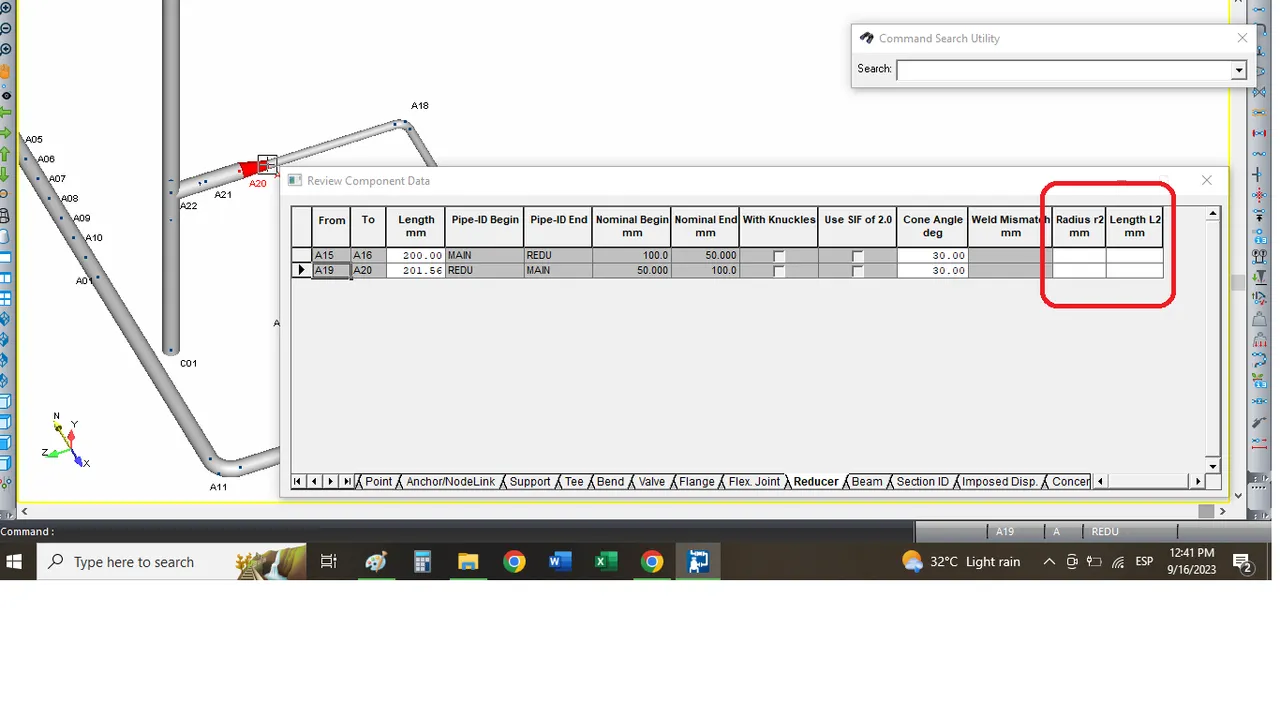

La verdad es que no tengo claro sobre como darle el valor correcto. ¿Existe alguna guía o tabla donde se pueda observar? Adjunto imagen representativa2. El valor de Radius r2 y Length L2 en los reductores.
Me surge la misma inquietud, ¿Cómo puedo obtener esos valores?. Adjunto imagen 2Muchas gracias por su tiempo tutor
-
1 Respuesta
-
13107
Tutor
Master
¡Hola @Josesoglia !
Los valores dimensionales para tee y reductores debe facilitarlos el fabricante de los reductores o la tee (o bien elegir un valor estándar como hacemos en los vídeos para poder completar el cálculo).

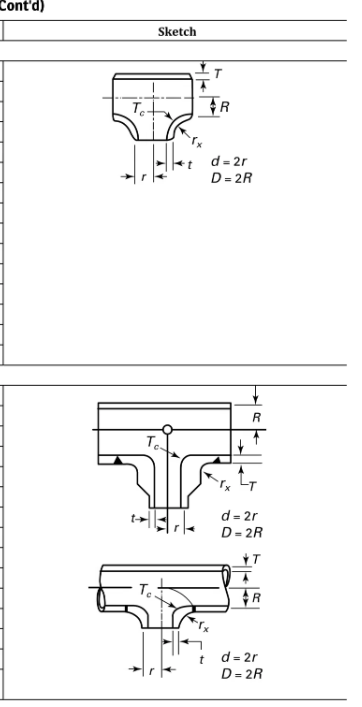

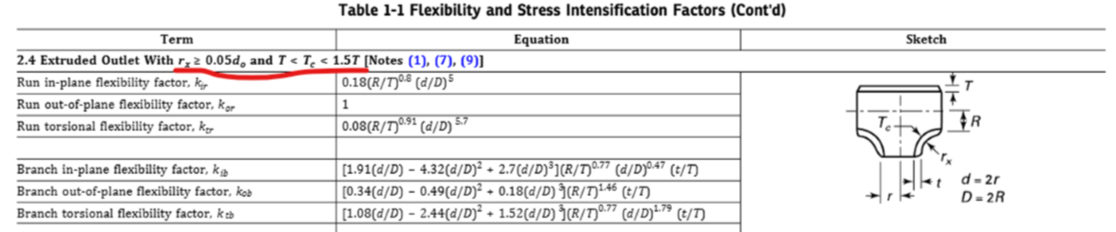

Estos valores permiten calcular los SIF según las diferentes normativas, como el caso de la B31J (imágenes).
A falta de estos valores, podemos utilizar valores entre los máximos y mínimos de la normativa que estemos utilizando teniendo en cuenta que cuanto menor sea el radio de curvatura mayor influencia en el SIF tendremos ya que las uniones concentrarán más tensión cuanto más agudas sean.
Espero te sirva y saques provecho de los nuevos vídeos! Saludos! 😁
-
1176
Graduado
Intermedio
Entendido tutor, agradecido @luis-ramos . Tengo otra consulta, ¿Existirá alguna tabla valores estándar de SIF como lo menciona que sirva para realizar los cálculos como en el caso del video?
-
