  • Duda punto de apertura y rango de apertura

    Publicado por Anabel Moñino Pastor el 19 de septiembre de 2023 a las 18:23

    Hola,

    Tras ver el foro he visto que hablas de que las “PSV solemos hablar de punto de apertura y en la PRV de rango de apertura”

    Entiendo que se le llama rango de apertura a lo de la PRV, porque se abre en el set que este calibrado y se cierra cuando esta por debajo de este set?

    Y la PSV, ¿Cuándo cierra, cuando llega a la presión de diseño?¿o no cierra?

    Al hablar con distintos proveedores me confunden estos términos, si pudiese acláramelo.

    Muchas gracias de antemano! Saludos

    Ariel Gioino Robman respondió hace 3 meses, 2 semanas 4 Miembros · 8 Respuestas
  • 8 Respuestas
  • Luis Ramos

    Miembro
    20 de septiembre de 2023 a las 09:33

    ¡Hola @AMP !

    Es como comentas, la apertura de la PRV es gradual y la PSV es súbita.

    Cuando hablamos del rango de apertura de una PRV nos referimos a que cuando alcanzamos el valor de sobrepresión la válvula se abre en proporción al incremento de presión. A más sobrepresión, más apertura, por eso hablamos de rango de presión.

    La PSV por el contrario, abre de forma súbita y completa en cuanto tocamos el valor de sobrepresión de forma que se libera la presión de forma rápida, hasta que la sobrepresión desaparece.

    Ambas se accionan por resortes previamente precargados, por lo que cierran nuevamente cuando esta presión que las activó vuelve a la presión de operación del sistema (Working Pressure).

    Para que no te líes con los términos, los fabricantes suelen referirse a:

    • WP (Working Pressure): Es la presión de operación del sistema, aquí la válvula no se abre.
    • Set Pressure: La presión que activa las válvulas. En las PSV suele ser un valor fijo y en las PRV un % determinado, por ejemplo el 10% de la WP (de ahí que también se denomine rango)
    • Reset Pressure: Presión en la que se vuelve a cerrar la válvula por completo

    Espero te sirvan estas aclaraciones, Saludos! 😁

  • Anabel Moñino Pastor

    Miembro
    24 de septiembre de 2023 a las 19:15

    Muchas gracias por su explicación!

    Saludos.

  • Anabel Moñino Pastor

    Miembro
    26 de septiembre de 2023 a las 12:23

    Hola,

    Volviendo a este tema, sobre las PSV.

    ¿Cuándo se usan las PSV que para que cierren tienes que ir a rearmarla y en las que se cierran “automáticamente”? No se si tienen diferentes nombres, o es para diferentes usos y no se como diferenciarlas cuando la pido a los proveedores.

    Muchas gracias.

    Saludos

    • Luis Ramos

      Miembro
      27 de septiembre de 2023 a las 09:29

      ¡Hola @AMP !

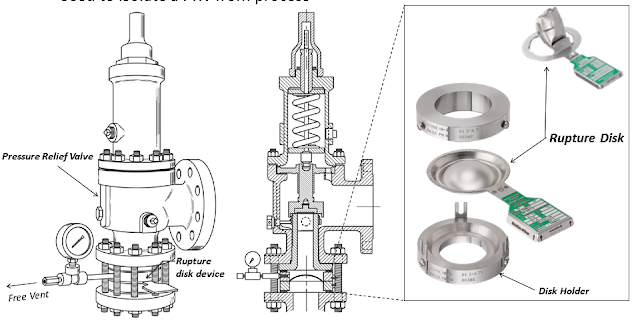

      Las PSV que no pueden rearmarse son PSV que trabajan con disco de ruptura.

      Este tipo de configuración hace que la válvula actúe una única vez ya que el disco de ruptura en la entrada de la válvula se rompe y necesitamos cambiarlo de nuevo.

      Tiene un pequeño disco tarado a una presión de diseño que se rompe cuando se produce el evento de sobrepresión.

      Suelen verse en sistemas donde el evento de sobrepresión sería muy raro, pero potencialmente catastrófico, y también donde nos interese que el sistema se detenga por completo tras la sobrepresión para revisar que todo esté en orden antes de “rearmar”.

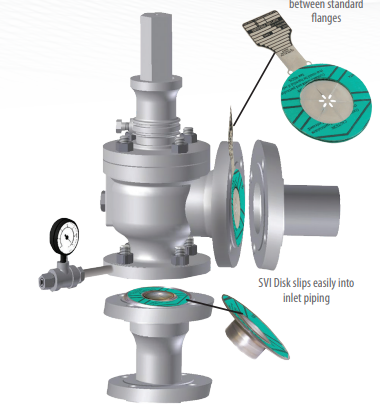

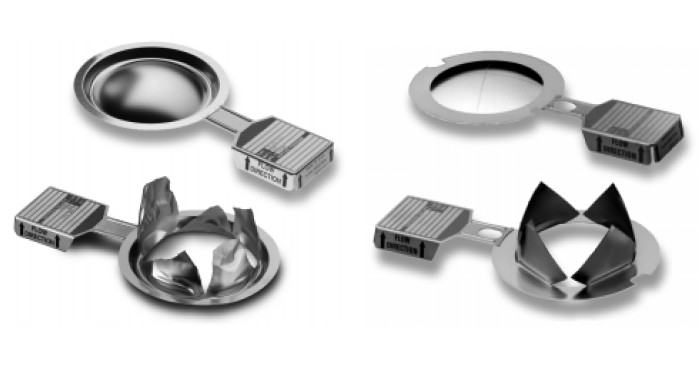

      Son como estas que te adjunto en fotos (también te adjunto del disco).

      Te adjunto también un catálogo de BS&B donde se describe e forma muy clara.

      https://www.bsbsystems.com/assets/brochures/77_1006_SafetyReliefValve.pdf

      Espero te sirva, Saludos!! 😁

  • Anabel Moñino Pastor

    Miembro
    5 de octubre de 2023 a las 08:40

    Buenos días,

    todo más claro muchas gracias!

  • Oscar Negrete

    Miembro
    10 de febrero de 2024 a las 23:44

    Hola, se debe calibrar la PRV o PSV cada vez que se dispara por una sobrepresion?

    • Luis Ramos

      Miembro
      12 de febrero de 2024 a las 14:04

      ¡Hola @onegrete !

      Sí, es recomendable calibrar las válvulas de alivio de presión (PRV) o válvulas de seguridad de presión (PSV) después de que se hayan disparado o actuado debido a una sobrepresión.

      Cuando una PRV o PSV se dispara, esto indica que ha habido una condición anormal en el sistema que ha llevado a la válvula a abrirse para proteger el equipo al liberar el exceso de presión. Este disparo puede afectar el ajuste y el rendimiento de la válvula, incluyendo su capacidad para volver a sellar correctamente o abrirse a la presión de ajuste deseada en futuras sobrepresiones.

      La recalibración asegura que la válvula funcione correctamente según sus especificaciones originales, manteniendo así la seguridad y la integridad del sistema.

      Y no sólo eso, la inspección y calibración regulares de las PRV y PSV son requisitos de mantenimiento preventivo en muchas normativas y prácticas de ingeniería, para asegurar que funcionan de forma correcta.

      ⚠Nunca hay que escatimar en el mantenimiento y revisión de las PSV

      Saludos!

  • Ariel Gioino Robman

    Miembro
    12 de febrero de 2024 a las 15:32

    Muy interesante
