Dudas en ejercicio de tuberías sumergidas.
Saludos tutor @miguelruizautopipe ,

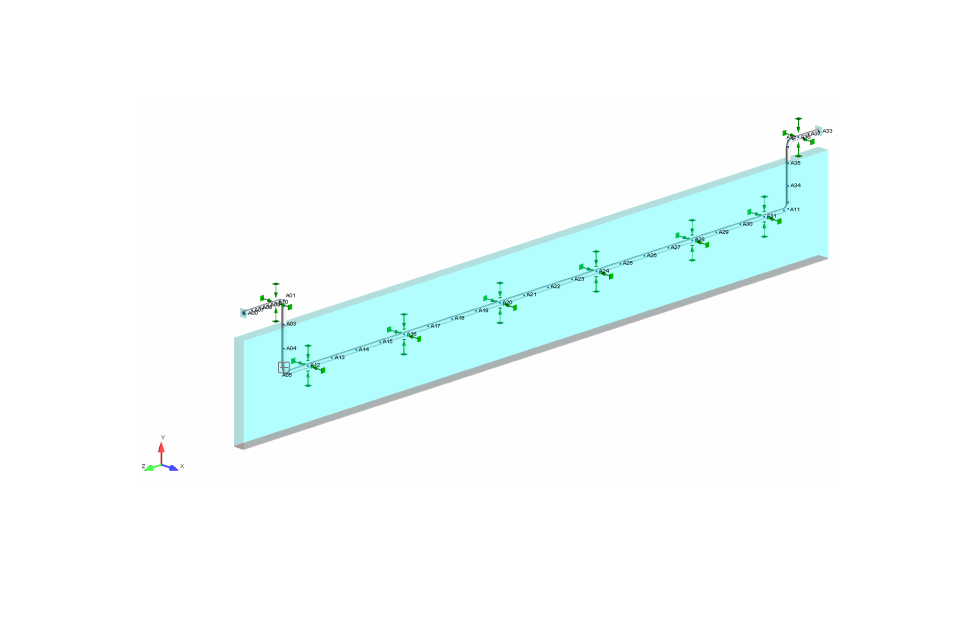

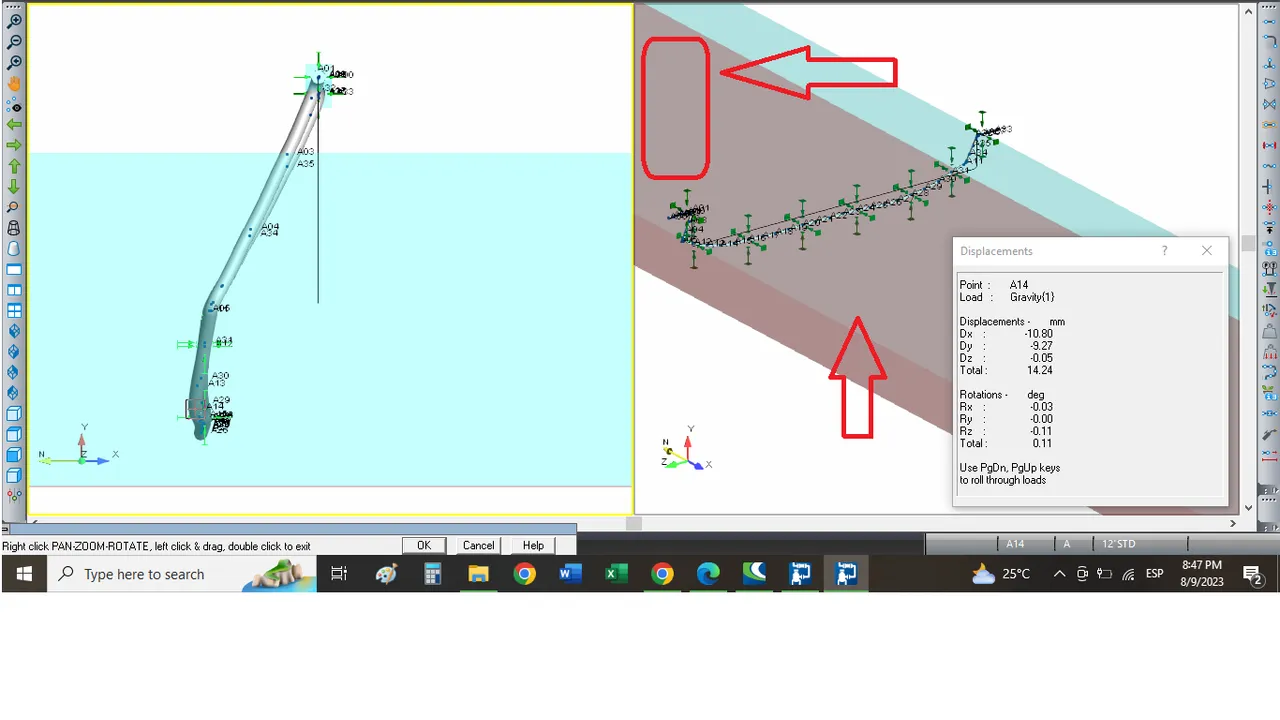

Paso por acá para mostrarle la forma en la que Autopipe me representa la tubería sumergida (Imagen 1), se muestra una zona color Marrón y turquesa, lo cual no se ve como la guía de estudio. Por ello, deseo saber si hay alguna manera de colocarla como sale en la guía (Que solo se ve la zona color turquesa) Imagen 2.
Otra inquietud que me ha surgido es:

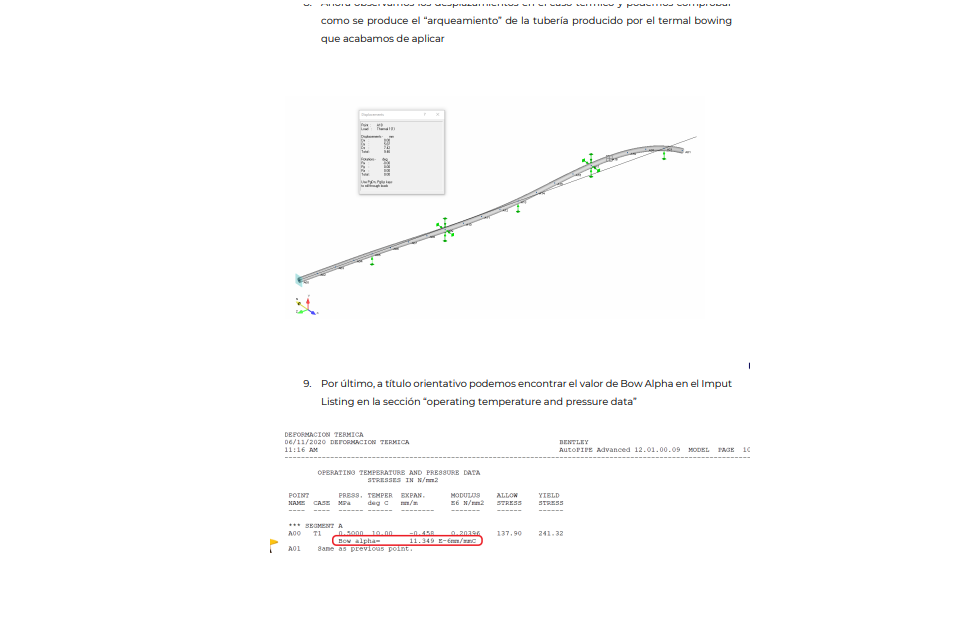

1) En el tema de Deformación térmica: Una vez se termina el modelo y obtengo el valor de Bow Alpha, ¿Cómo pudiese interpretar que ese valor esta correcto o no? Además, ¿Cómo puedo solventar ese arqueamiento de la tubería?. Adjunto imagen.

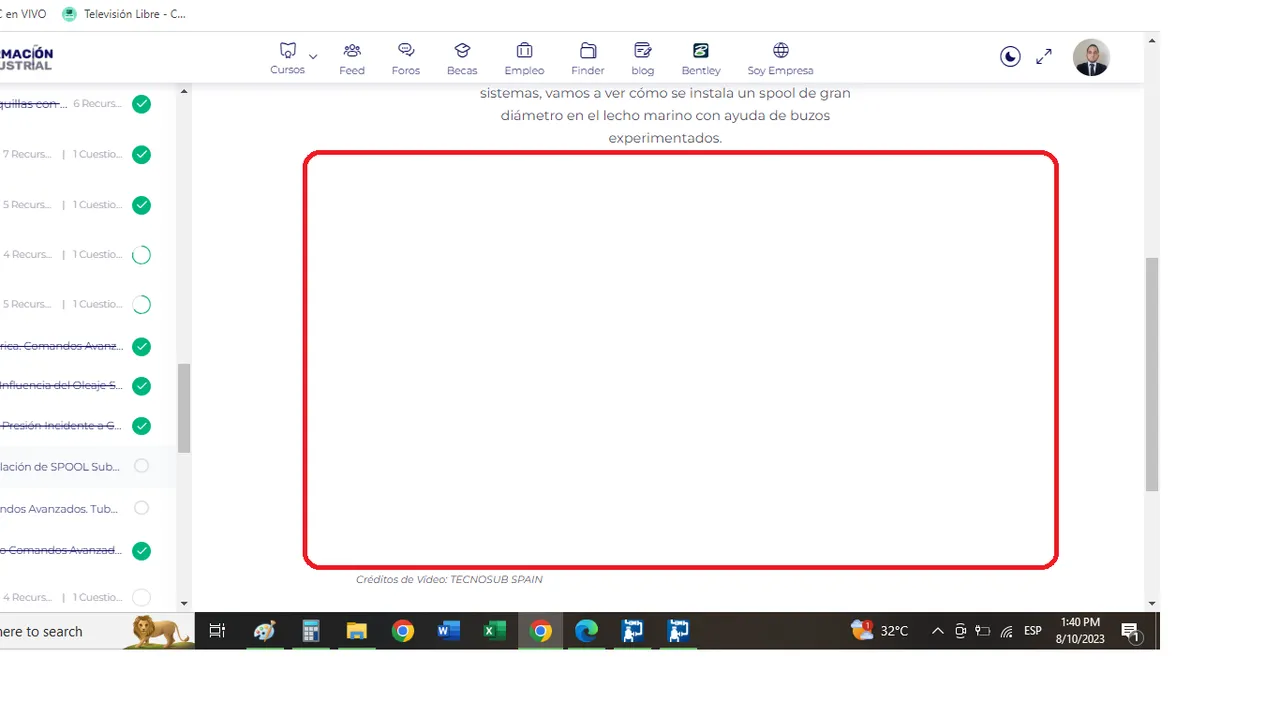

2) No se carga el video que colgaron en la plataforma sobre la Instalación de Spool en el Fondo Marino (Adjunto imagen) a ver si pudiesen verificar, por favor.
3) He visto que hemos trabajado los modelos bajo las normas B31.4 y B31.3. Pero, tomando en cuenta que son casos Off shore, ¿No sería lo adecuado trabajar bajos las normas B31.8? a ver si me aclara un poco esto también, por favor.
Siempre, muy agradecido por su tiempo y disponibilidad.
-
4 Respuestas
-
¡Hola @Josesoglia !
Vayamos por partes:

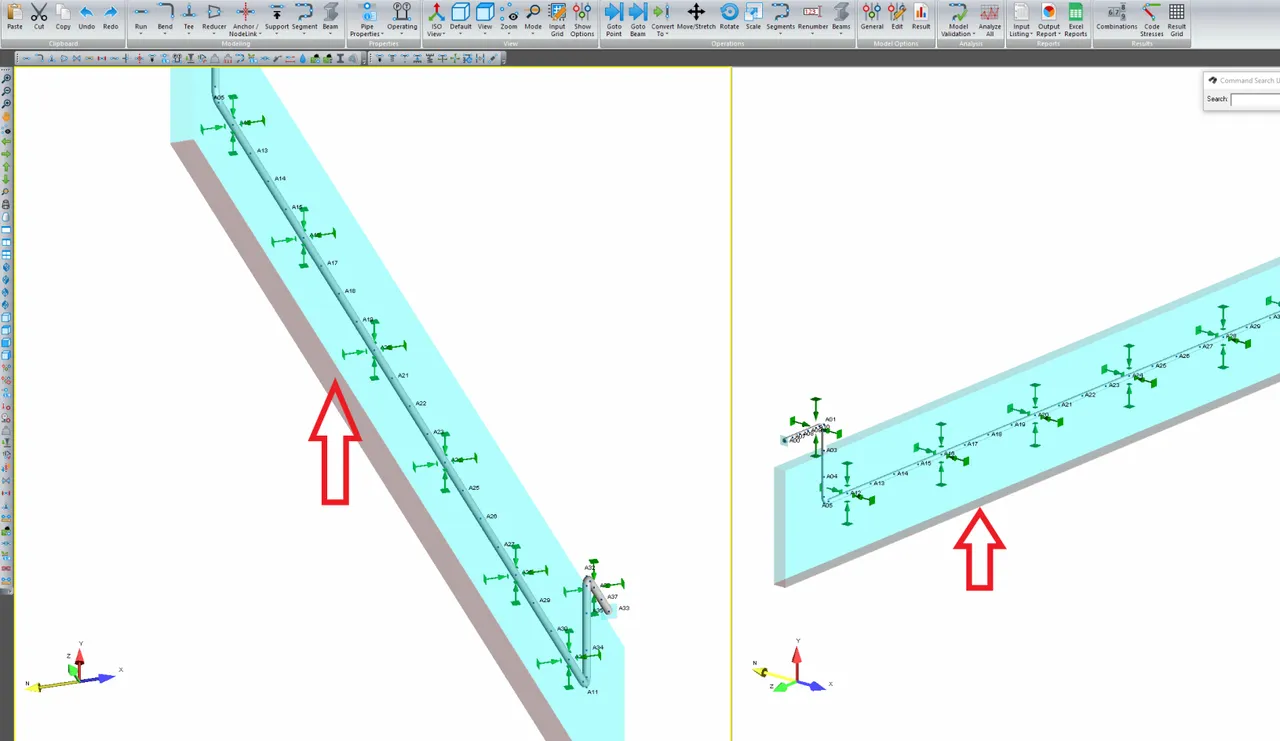

En primer lugar, la zona roja que comentas es el fondo marino modelado. En nuestro modelo aparece en el fondo del prisma turquesa, sirve como guía para orientar el fondo (imagen). Revisa que los ejes de coordenadas son congruentes con el trazado de la tubería y los datos de profundidad que has introducido 🙂
En cuanto a la deformación térmica por arqueamiento es algo muy común y no es problemática a menos que los valores de desplazamiento arrojen valores de tensiones muy grandes (cercanos al 0.7 de ratio). Siempre podríamos mitigar este efecto con guías o resortes que acompañen a la línea, pero no suele ser necesario para plantas industriales.
Si hablamos de grandes tuberías apoyadas en suelo y castigadas por fuerte luz solar habría que utilizar anclajes tipo guía que restrinjan el movimiento hacia arriba, comprobando siempre que estamos dentro de los límites de tensión admisibles.

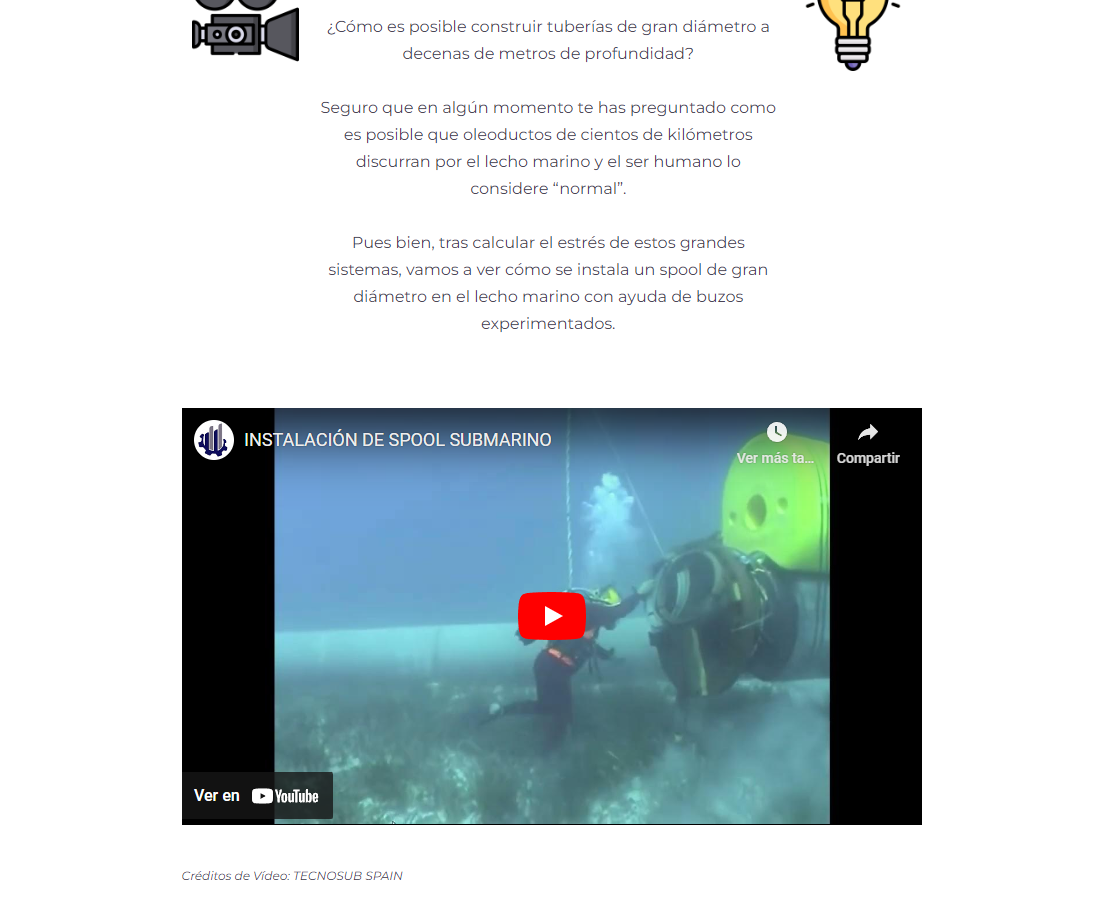

Comentarte también que el vídeo me aparece cargado en mi perfil, seguramente sea por la conexión a internet, las cookies o algo similar, puedes probar de nuevo hoy mismo y si no se carga me comentas 🤓
Por último, para este tipo de tuberías también podríamos usar B31.4 offshore, la introdujimos en este modelo para que tengáis otra alternativa ante el uso únicamente de B31.8 offshore para tramos submarinos, pero ambas podrían ser válidas dependiendo del tipo de fluido y proceso, que en este caso no se especifica.
Espero te resulte de utilidad, coméntame como fueron los cambios en el modelo sumergido 😄 Saludos!
-
1170
Ok tutor @miguelruizautopipe gracias por sus respuestas, ya pude ver el video, supongo que eran detalles con el internet el día de ayer.

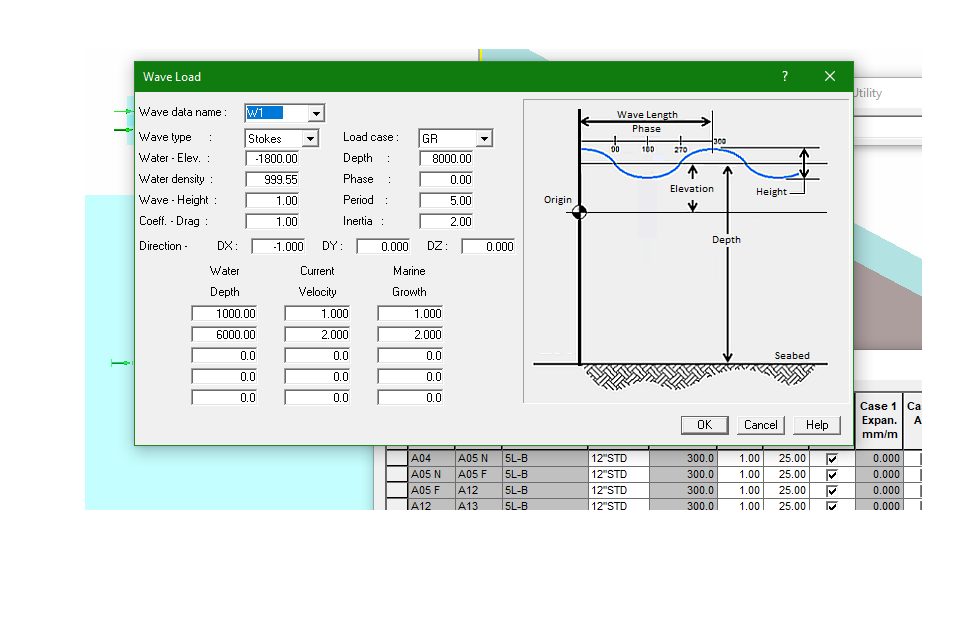

Sin embargo, en el modelo del Oleaje he introducido los datos como los dicta la guía (Incluso lo hice nuevamente) pero no se me representa de igual forma que ustedes, pude ver como la parte izquierda si se ve bien, pero la imagen derecha, es donde tengo el problema. Los resultados finales que obtuve también son iguales a los de la guía, como es el caso del desplazamiento por gravedad. Por ello, si los resultados están bien, no entiendo porque se me representa de ese modo. Le adjuntare los valores que tengo introducidos para que los visualice (Imagen 2).
Otra cosa que quiero consultarle es, ¿Los datos que introducimos en Wave Load, son generalmente datos que nos otorgan para realizar el modelo?. Por ejemplo, el ultimo cuadro indican que son datos para crear un perfil Marino, en este caso sabiendo que la profundidad es 8000, veo que introdujeron primero un perfil de 1000 y luego 6000, pero ¿Cómo estimaron ese 1000 y 6000?, ¿Por qué esta dentro del intervalo de la profundidad?. Igualmente, la velocidad ¿Cómo se ese valor de 1 o 2? y, para el crecimiento marino igual, ¿Por qué 1 y 2?. En la segunda imagen puede apreciar igualmente las dudas con los valores que le comento.
Gracias por su tiempo.
-
¡Buenos días @Josesoglia !

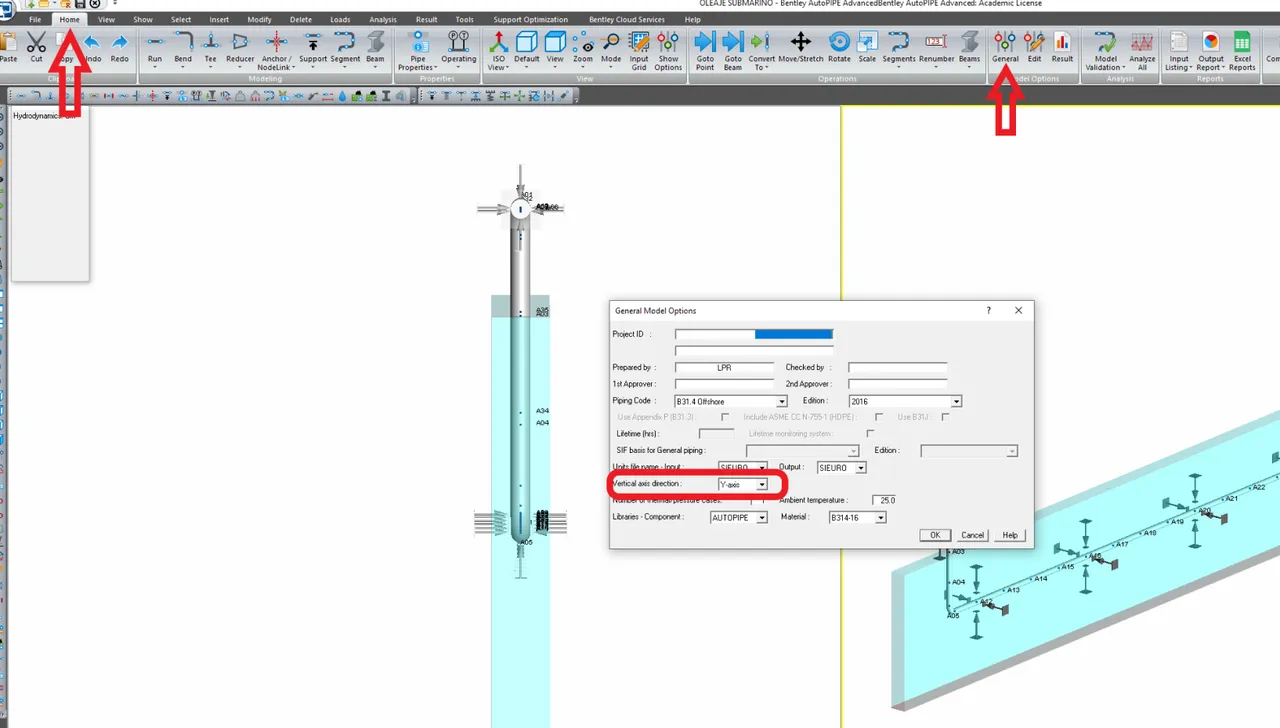

Creo que se de donde puede venir el problema. Puedes verificar que en tus opciones del modelo, el “vertical axis” es el eje Y y no el Z? tengo la sensación de que está tomando como eje vertical el Z y por eso la zona roja aparece en este eje.
Si no fuera eso, coméntamelo y seguimos indagando.
En cuanto a los datos de oleaje, deben ser facilitados por el organismo gubernamental o empresa privada encargada del proyecto (o un tercero) Nosotros en estos ejemplos suponemos valores en base a otros proyectos que hemos realizado los profesores, pero deben ser facilitados según cada instalación.
Algo similar a lo que sucede con el estudio geotécnico para determinar las propiedades del suelo.
Seguimos en contacto, Saludos! 😁
-
1170

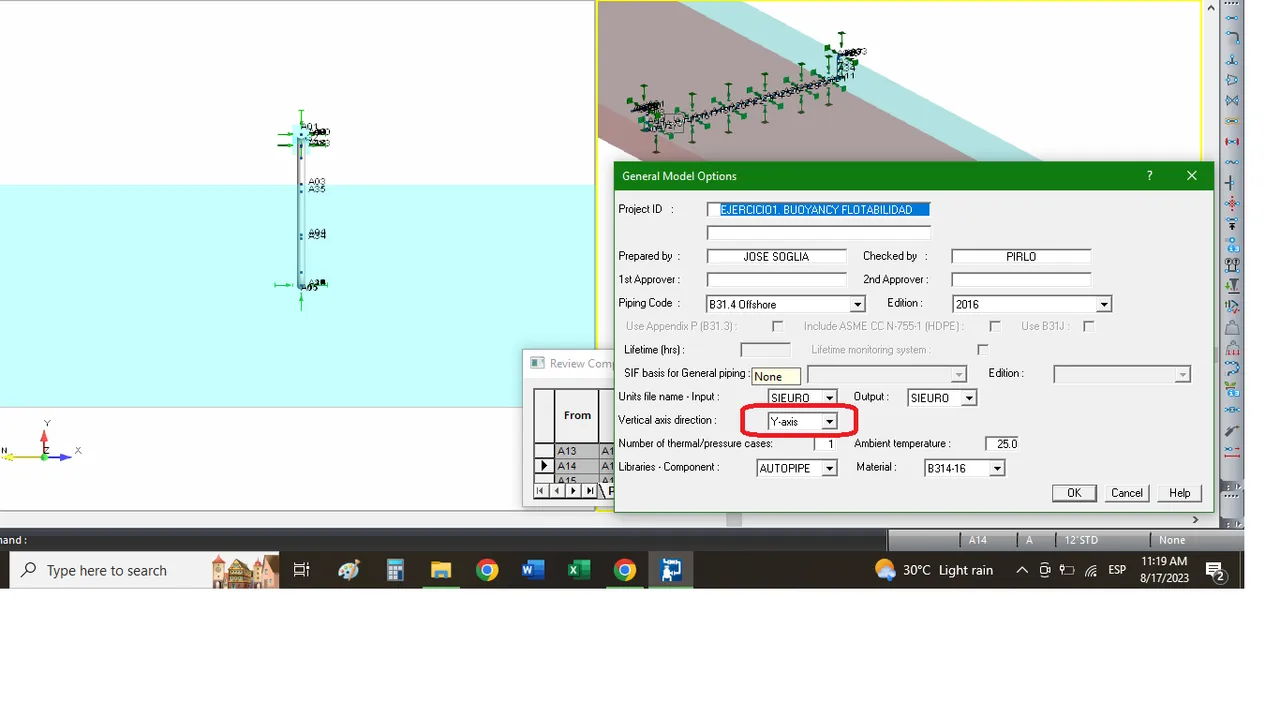

Saludos tutor @miguelruizautopipe el eje Y es el que tome como vertical. Le muestro en la imagen adjunta.
Gracias por su tiempo.
-
-
-
