Dudas en juntas de expansión simple
Saludos tutor @miguelruizautopipe resolviendo y viendo el video sobre el caso de junta de expansión simple, me han surgido las siguientes dudas:

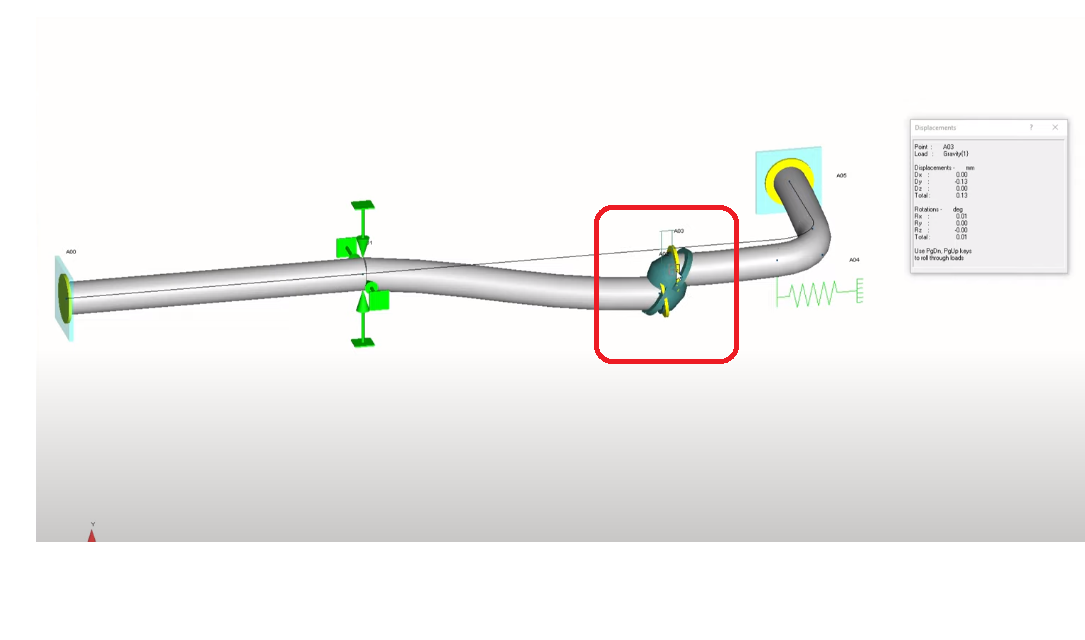

1. Al momento de analizar la junta de expansión simple por gravedad, indican que los puntos de la junta (En este caso A02 y A03) se desplazan uno del otro, pero no comprendo el porque, es decir, ¿Ese desplazamiento se muestra solo en Autopipe, o en realidad se desplazan así?. Adjunto imagen.

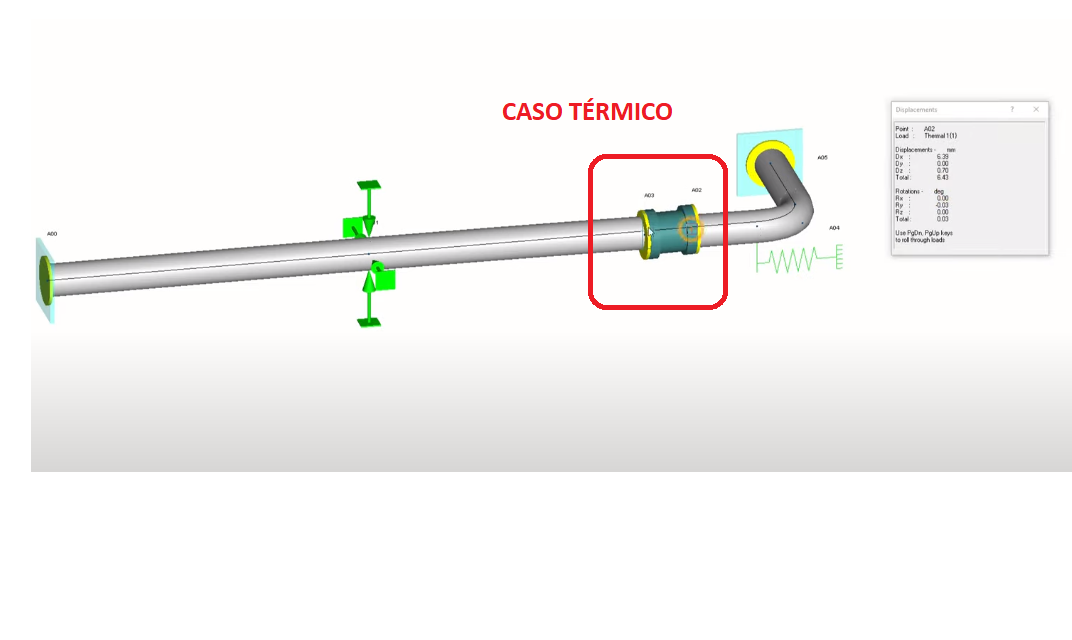

2. De igual modo me surge la inquietud cuando se analiza esta misma junta por temperatura, indican que el punto A03 se introduce en el terreno del A02 y viceversa por la compresión, pero no comprendo como eso sucedería en la realidad, o si es solamente representación en Autopipe. Adjunto imagen.
Agradeciendo siempre su tiempo, me despido,
Saludos tutor.
-
2 Respuestas
-
3892
Tutor
Master
Buenos días @Josesoglia y @JEF ,
Lo que sucede con las juntas de expansión en Autopipe es que le indicamos a Autopipe que los puntos extremos de la junta están liberados de todos sus grados de libertad.
Las restricciones a estos puntos las fijamos con las rigideces axiales y torsionales que introducimos en los parámetros, y la fuerza de empuje la modelamos con ayuda del pressure area (por eso insistimos en su importancia).
Entonces en los casos de resolución, Autopipe no tiene en cuenta un fuelle físico como tal, si no las relaciones que existen entre estos puntos en forma de rigideces.
Este es el motivo por el que podemos llegar a ver puntos que se desplazan por gravedad en el eje vertical o puntos que avanzan en el terreno del otro, como Autopipe no tiene un módulo de colisiones, estos movimientos son totalmente permisibles y tenemos que ser nosotros (ayudándonos de reducir los factores de escala, de los tie rod o de medir los movimientos) los que saquemos las conclusiones sobre este desplazamiento y los restrinjamos donde sea necesario.
Por esta razones es que acudimos en los videos posteriores a las juntas atirantadas y a las relaciones de puntos con soportes tie-rod, para reducir al mínimo este tipo de casuísticas.
Espero os sirva la reflexión 😁 Saludos!
