Home Foros Piping Industrial Tubería enterrada. Definición. Cálculo y Modelado DUDAS MODELANDO TUBERIAS ENTERRADAS

  • DUDAS MODELANDO TUBERIAS ENTERRADAS

    Publicado por José Soglia el 22 de julio de 2023 a las 16:39

    Saludos tutor @miguelruizautopipe , realizando el modelo me he topado con las siguientes dudas:

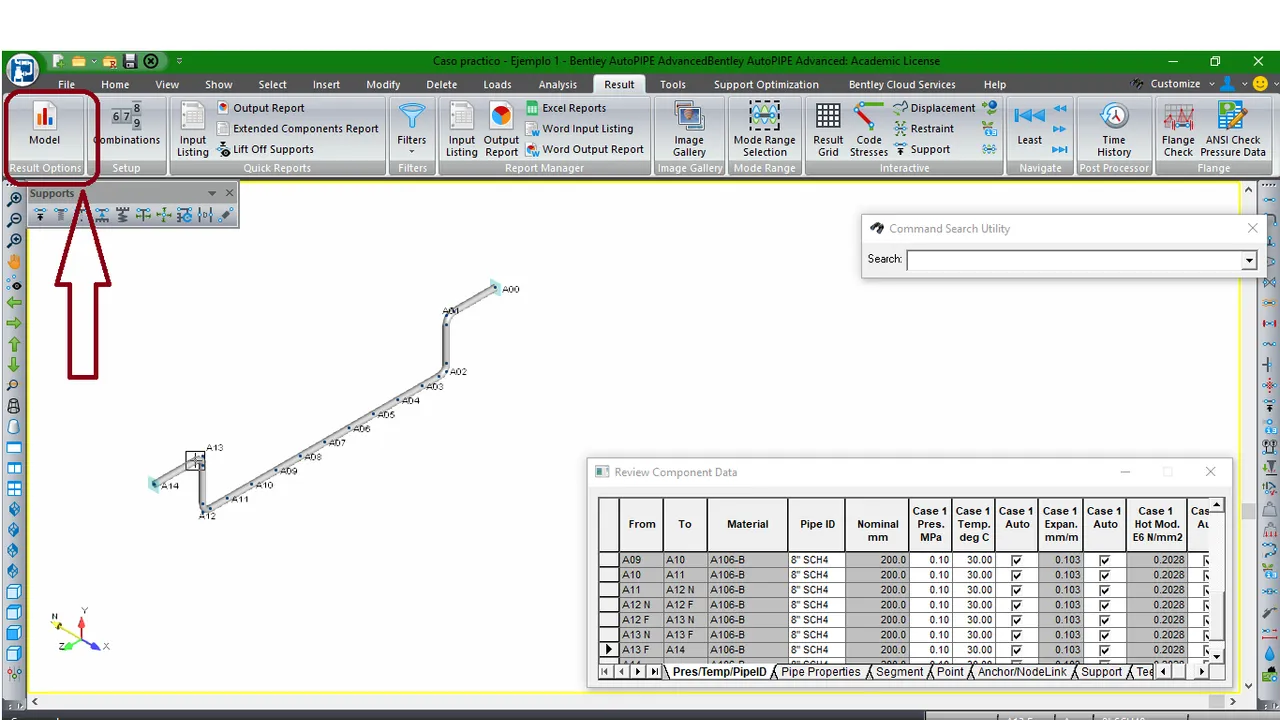

    1. Al momento de tener el modelo resuelto, me voy a la pestaña de resultados y no me aparece el ícono “Buried Piping“. Necesito de su ayuda para ver como puedo localizarlo.

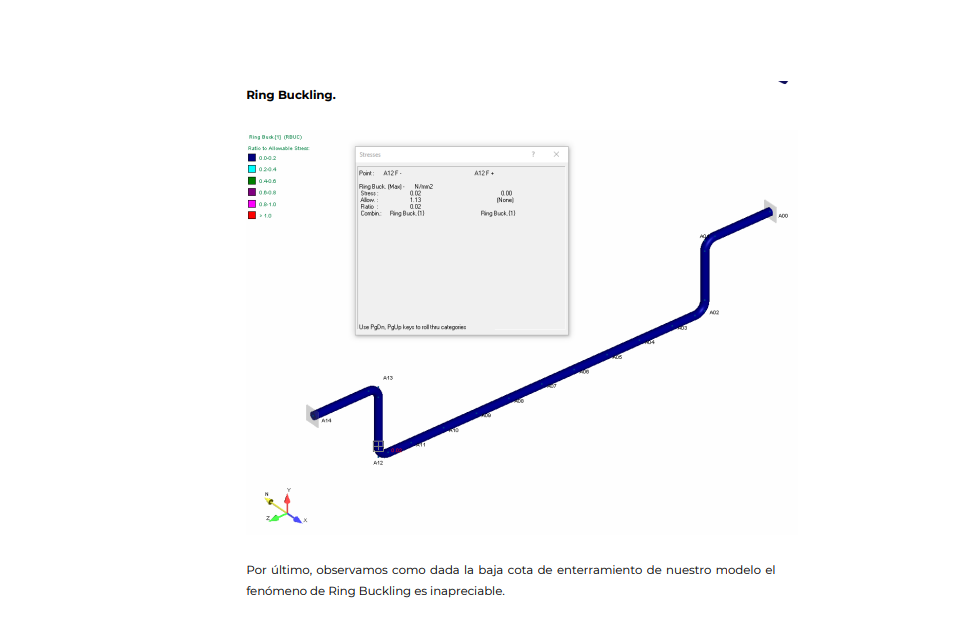

    2. Al estudiar los “Code Stresses” no me aparece la opción de Ring Buckling. ¿Cómo puedo hacer?

    3. Estoy leyendo el foro de preguntas de otros compañeros de estudio y veo que le indican que en el modelo que ustedes realizan utilizan la normativa B31.1 y nosotros nos estábamos basando en la B31.3. Sin embargo, a un compañero le indicaron que siguiera la B31.1 y a otro la B31.3. ¿A que se debe esto? ¿Cuál sería la mas recomendable para este caso de tuberías enterradas?

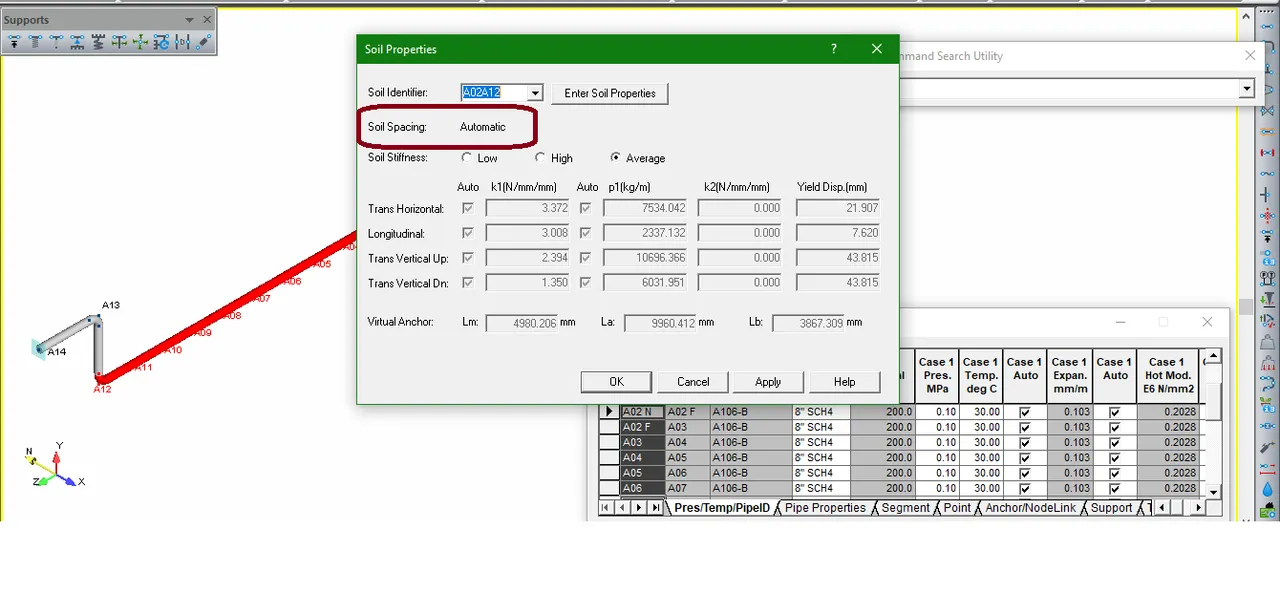

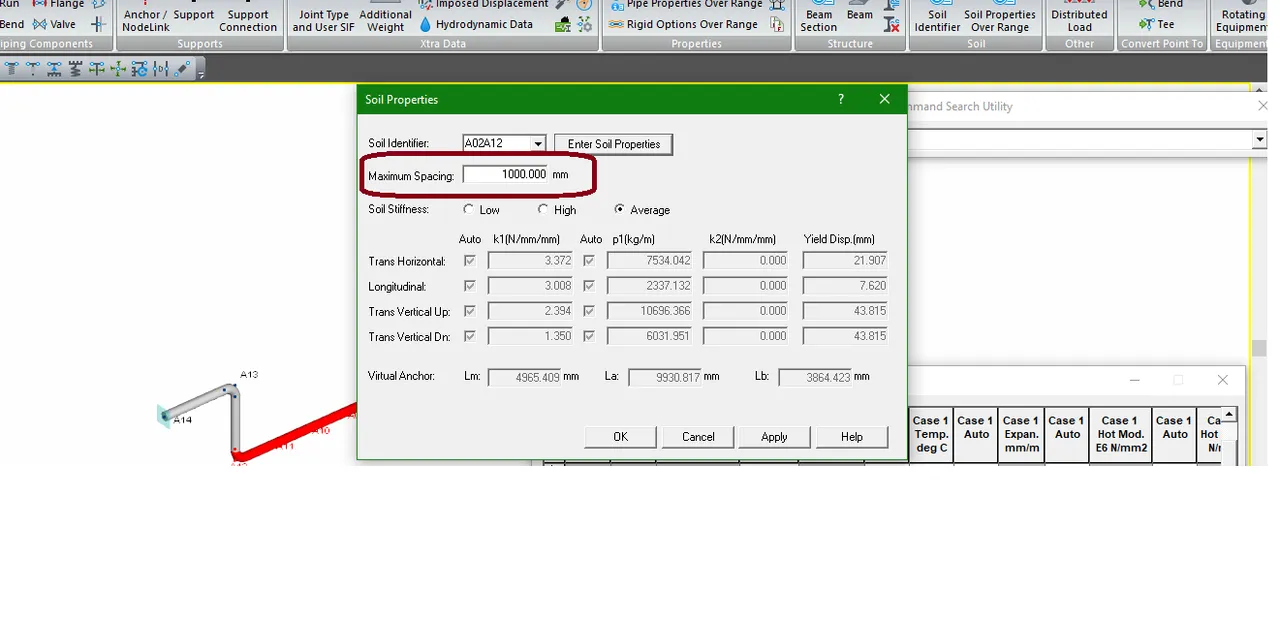

    4. Utilizando el Autopipe 2023, me he dado cuenta que al agregar las propiedades del suelo (Soil properties), el campo de “Soil Spacing”, me aparece fijo en automático y sin embargo en la versión anterior de Autopipe Connect aparece el “Maximun Spacing” el cuál lo establecen como “1000 mm” ¿A que se debe ello? ¿Cómo puedo colocar ese valor en el Autopipe 2023?. (Adjunto imagen 3 y 4).

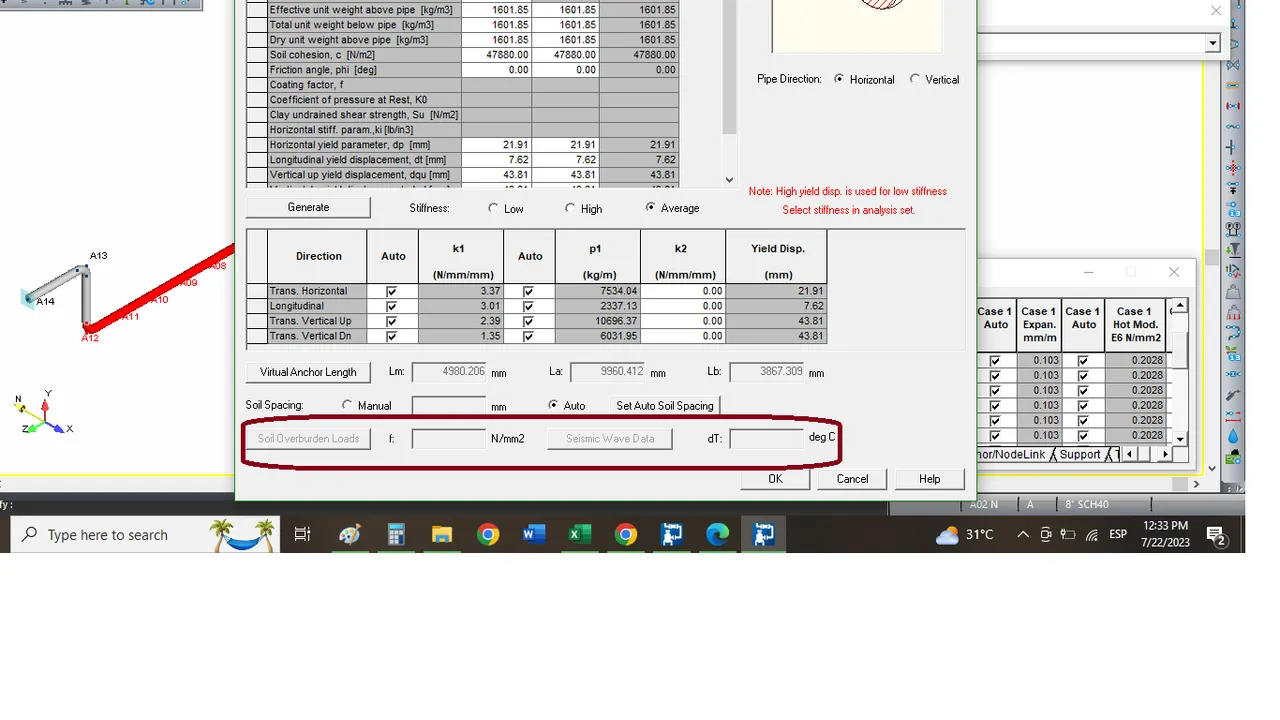

    5. Al darle click en “Enter Soil properties” no puedo seleccionar los campos de “Soil overburden Loads” y “Seismic Wave Data”. Adjunto imagen 5

    Miguel Ruiz respondió hace 3 semanas, 1 día 4 Miembros · 11 Respuestas
  • 11 Respuestas
  • Miguel Ruiz

    Miembro
    24 de julio de 2023 a las 09:01

    ¡Hola @Josesoglia !

    Vamos por partes 🤓

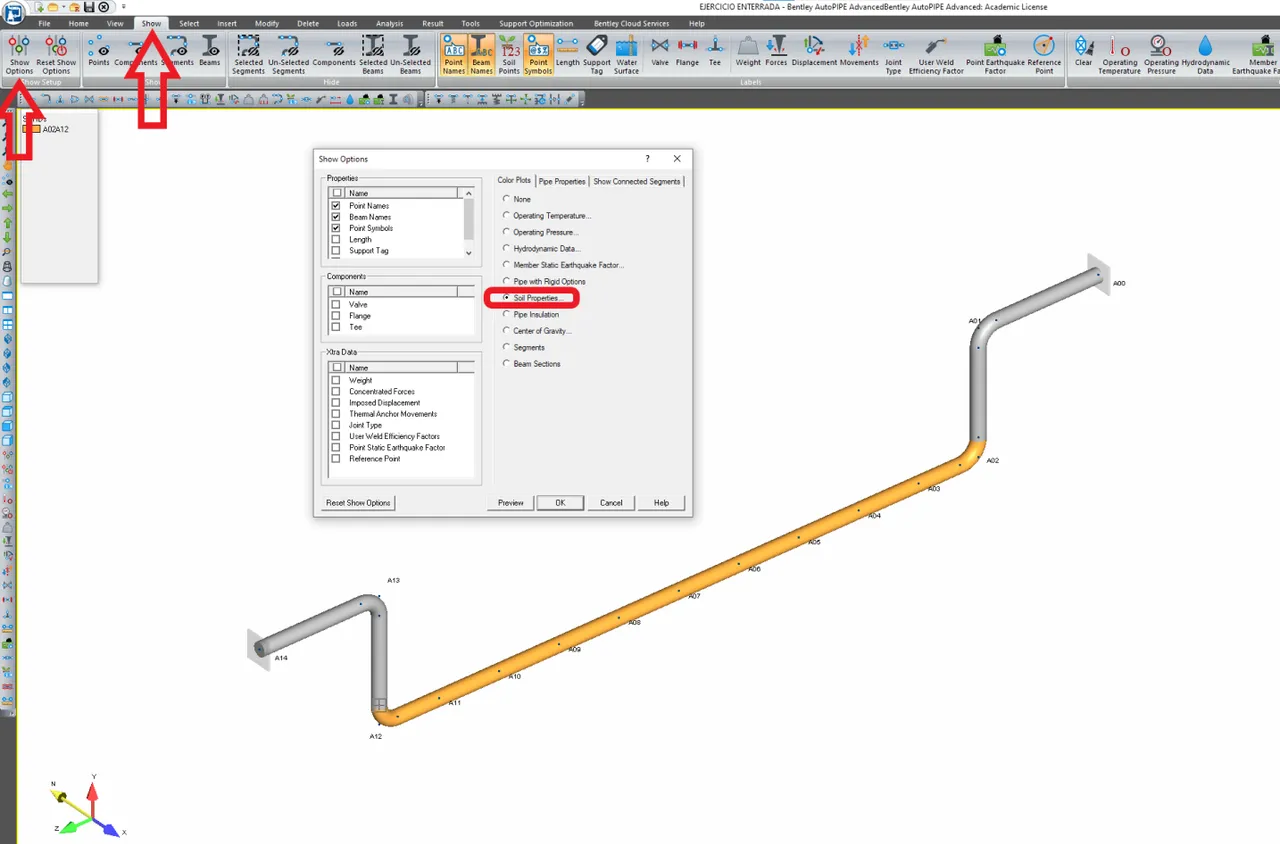

    1. En primer lugar vamos a comprobar que el suelo está correctamente introducido en la pestaña. Show, Show Options, Soil Properties. (Imagen 1). Debería sombrear el tramo en terrado en un color determinado.

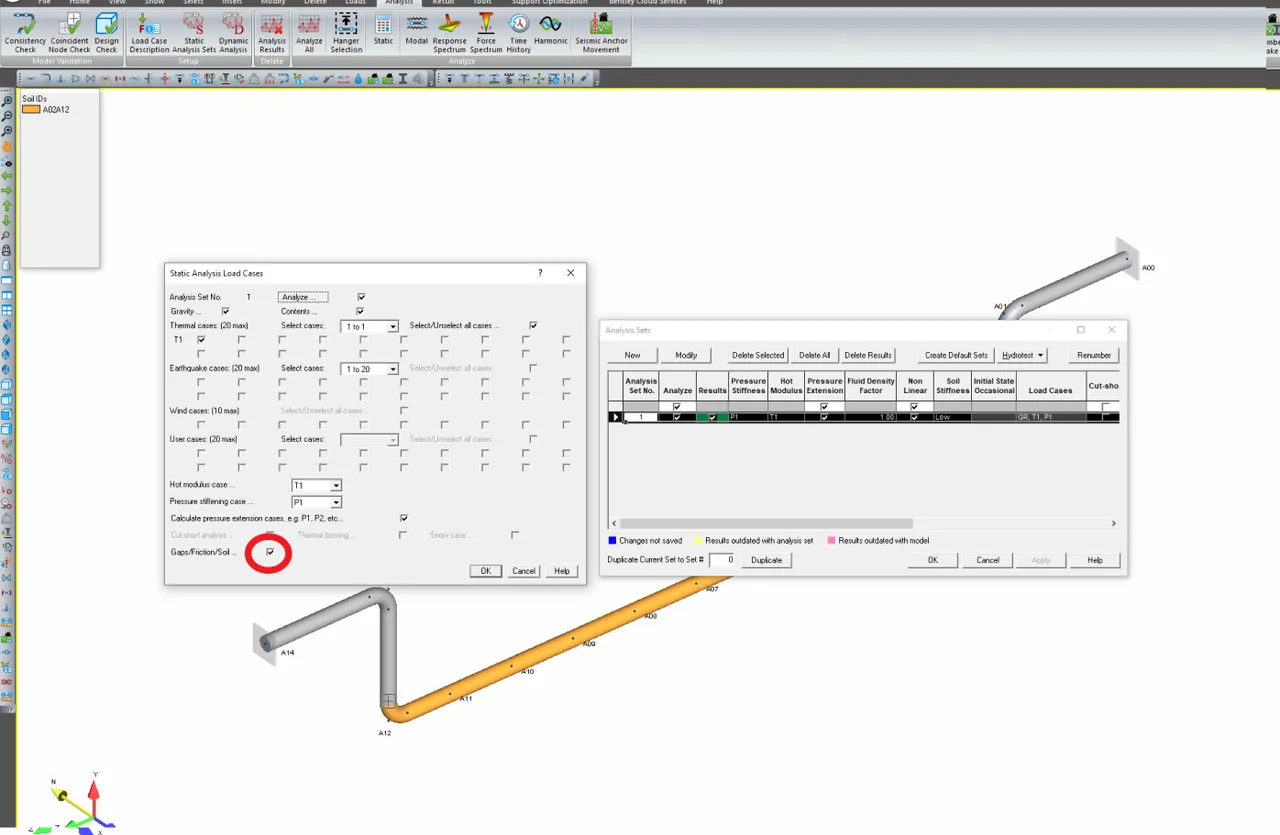

    Luego, comprueba que en las pestañas de Analysis estático está marcada la opción “Gap/Friction/Soil” (Imagen 2). Resuelve de nuevo pulsando en “Analyze All” para obtener los resultados. Esto debería activar las opciones de suelo.

    2. Es necesario que aparezca el botón Buried Piping para poder seleccionar el Buckling😅 prueba con el paso anterior.

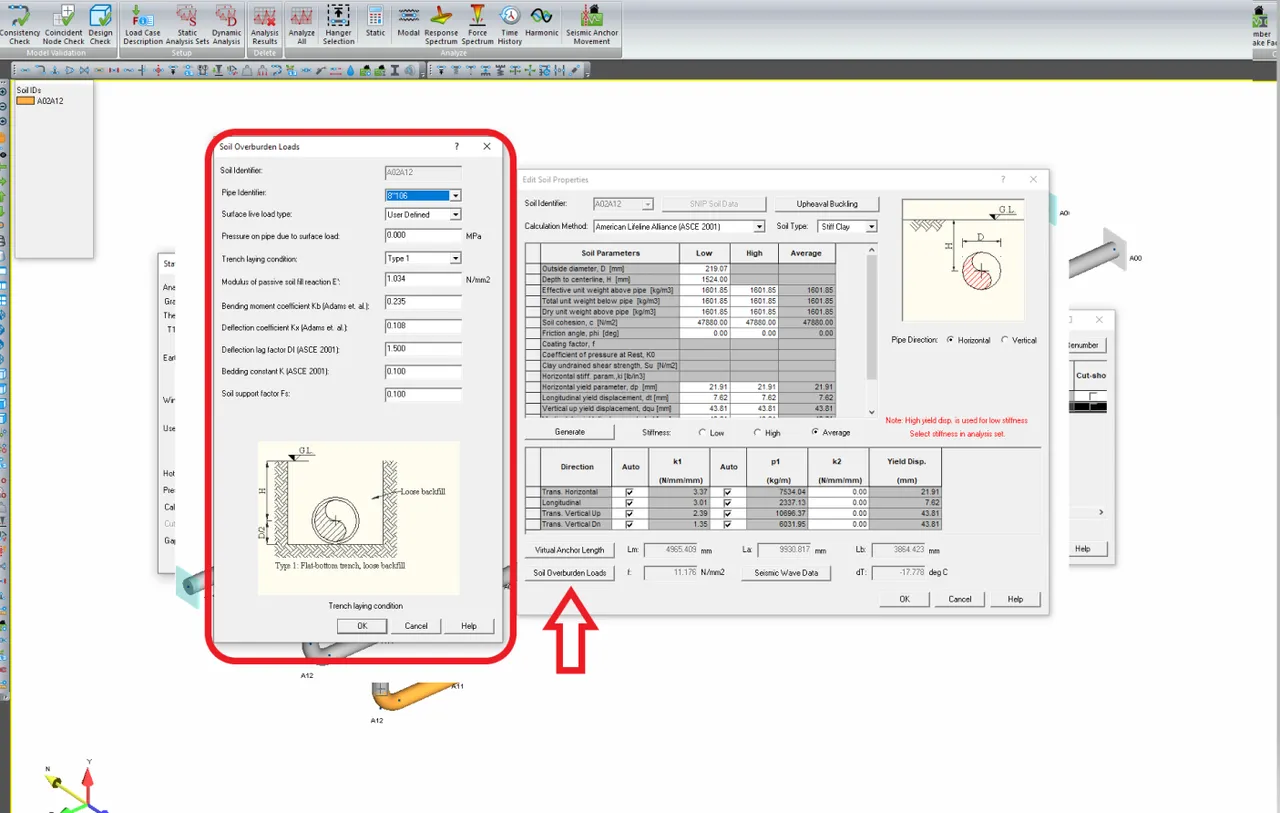

    3. Para que aparezcan activos los campos de Soil Overburden y Seismic Wave Data es necesario trabajar con normativa B31.1, B31.8, B31.12 y ISO14692, accederías así a la ventana de la imagen 3.

    4. Por lo que me comentan los compañeros de Bentley se debe a una actualización para hacer que el software resuelva el espaciamiento de forma automática y que los técnicos no tengamos que tocar el parámetro. Autopipe es bastante certero en el cálculo automático, por lo que puedes trabajar en automático sin problema.

    5. Es por el asunto que te comentaba en el punto 3, sólo está disponible para determinadas normativas.

    Espero te sean útiles mis respuesta, coméntame si desbloqueaste el botón de “Buried Piping” 😁

    • José Soglia

      Miembro
      27 de julio de 2023 a las 04:07

      Listo tutor, pude resolver gracias a sus respuestas @miguelruizautopipe . Repetí el ejemplo desde el principio aplicando la norma B31.1, y al momento de colocar los “Soil properties” le di primero a aplicar y luego aceptar, continúe con los pasos y si me resulto como en la guía.

      Sin embargo, este tema de tuberías enterradas veo que es bastante profundo y un poco complejo, creo que se necesitarían mas clases o practicas para comprenderlo mejor.

      Gran saludo🤝

      • Miguel Ruiz

        Miembro
        27 de julio de 2023 a las 08:55

        ¡Hola @Josesoglia !

        Autopipe puede llegar a ser muy complejo en muchos aspectos. Más aún en los temas de vibraciones y tuberías sumergidas que verás a continuación.

        Tengo una buena noticia para ti, después del curso de Protecciones Catódicas que acabamos de lanzar los profesores estamos trabajando en remodelar todos los vídeos de Autopipe a últimas versiones e incluir más baterías, sobre todo en temas complejos.

        Para finales de Agosto – Septiembre está pensando incluir hasta 10 vídeos nuevos, así que podremos seguir profundizando juntos en el tema 😃

        Con el acceso vitalicio podrás acceder siempre que lo necesites. Seguimos en contacto! 💪🏽

  • Edward Enrique Morillo Colomo

    Miembro
    6 de septiembre de 2023 a las 22:41

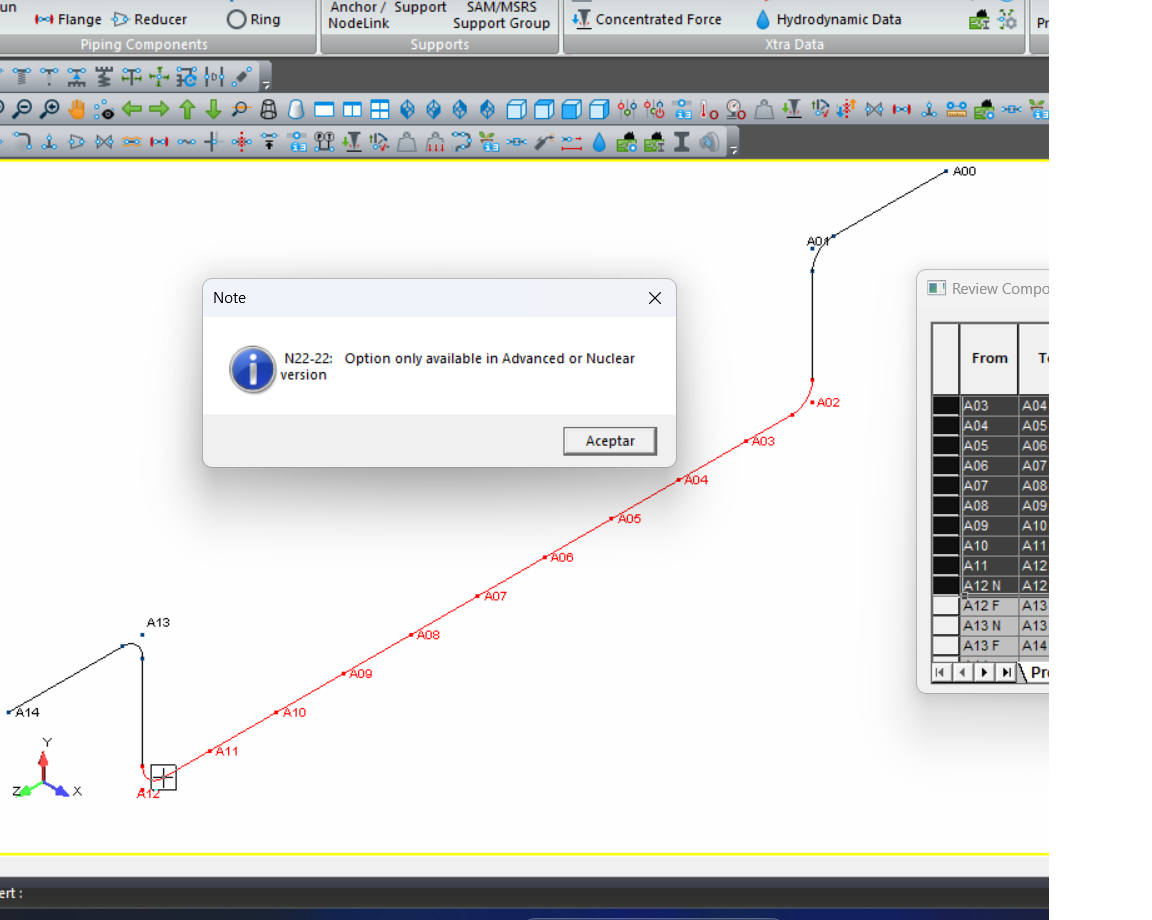

    Estimado tutor @miguelruizautopipe saludos espero que se encuentre bien. Tengo un problema al momento de realizar el modelado del ejemplo de tubería enterrada, ya que al momento de seleccionar la opción soil propertiesme aparece un mensaje de que se requiere aparentemente una versión superior para emplear esta opción. Agradecido de su ayuda.

    • Miguel Ruiz

      Miembro
      7 de septiembre de 2023 a las 10:53

      Buenos días @edmorillo !

      Mis compañeros moverán esta cuestión al foro específico de Bentley ya que es una cuestión relacionada con la activación del software, no con el modelado en sí.

      Te comento que en la nueva lección de Instalación y activación de Autopipe (Introducción al Concepto de Flexibilidad) encontrarás un nuevo video de instalación donde usamos el Connection Client para liberar licencias, debes seguir ese mismo procedimiento pero liberando la licencia de Autopipe Advance 🙂

      Igualmente, te aconsejo pausar unos días la formación ya que la semana próxima subiremos todo el contenido actualizado de Autopipe Advance con Autopipe 2023 e incluiremos nuevos vídeos para modelados de suelos y el resto de modelos avanzados (incluidos videos para activar la licencia Advance). Para que no tengas que volver sobre tus pasos de forma breve y poder aprender ya sobre la última versión de Autopipe 🤓

      En nuestro grupo de Telegram publicaremos en cuanto esté disponible. Saludos!

  • José Elías Fernández Montero

    Miembro
    26 de abril de 2024 a las 04:25

    Buenas noches @miguelruizautopipe . Espero se encuentre muy bien

    Tiempo sin hacer preguntas, retomamos de nuevo con:

    1) Como en el segundo ejercicio con solo seleccionar un solo segmento (un solo tramo de la tuberia), el programa toma como referencia toda la tuberia para que este enterrada. Mientra que en el primero no (fueron varios tramos seleccionados) y se seleccionaron varios puntos primeros y otros luego. O la selección de la tuberia enterrada se hace separado segun el sentido (vertical y horizontal).

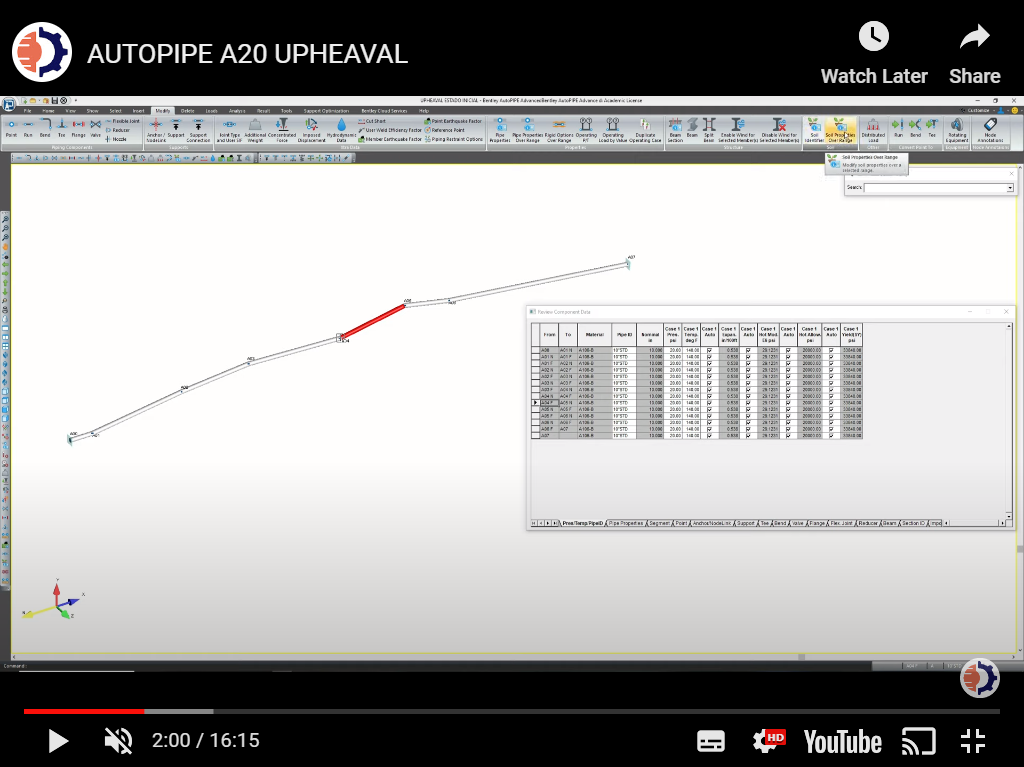

    2)Cuando es necesario realizar el estudio de suelo incluyendo el upheaval buckling?

    Muchas gracias de antemano

    • Miguel Ruiz

      Miembro
      26 de abril de 2024 a las 07:33

      Buenos dias @JEF ,

      Mucho tiempo, si! 😁 Me alegra ver que aún sigues con el buen aprendizaje.

      La primera cuestión no la entiendo del todo bien, quizás podrías ayudarme con alguna captura de pantalla. Seguramente es porque seleccionamos los segmentos desde el Review Component Data.

      En cuanto al estudio de suelo, siempre que tengamos tuberías enterradas deberá realizarse. Podremos obviarlo en líneas frías (entre 10 y 80-100ºC), pero siempre teniendo presente otros fenómenos como el transitorio y siempre que los tramos sean inferiores a 20 metros. (Aquí no hay normativa que lo refleje, te hablo desde la experiencia 😅)

      Saludos!

  • José Elías Fernández Montero

    Miembro
    27 de abril de 2024 a las 03:07

    Buenas noches @miguelruizautopipe

    Referente a la primera pregunta:

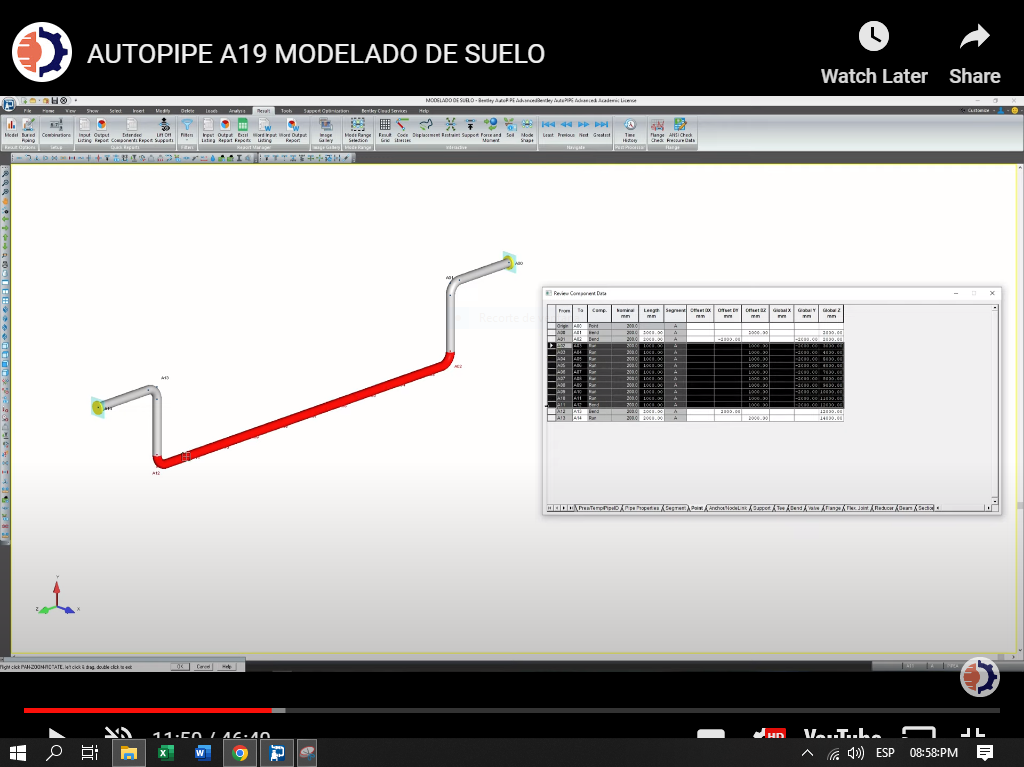

    En el ejercicio 1 (Foto 1) seleccionamos todo el tramo entre los codos para especificar las propiedades del suelo, mientras que en el ejercicio 2 (Foto 2) con solo seleccionar un segmento de la tuberia se especifican las propiedades el suelo. Si se ubiese hecho asi en el primer ejercicio hubiese tomando toda la linea, incluyendo los tramos en vertical erroneamente?.

    Muchas gracias por la respuesta anterior y las que vendran.

    Saludos

    • Miguel Ruiz

      Miembro
      29 de abril de 2024 a las 09:26

      Buenos días @JEF ,

      Ya te entendí 🤓

      Puede hacerse de las dos formas ya que lo que modificamos es el “Soil Identifier” que está asociado a todo el segmento, por lo que puedes seleccionar tanto el segmento completo como únicamente un tramo y luego seleccionar el “Soil Identifier” correspondiente,

      Saludos!
