  • Dudas parte teórica

    Publicado por José Soglia el 2 de junio de 2023 a las 16:31

    Saludos tutor @luis-ramos ,

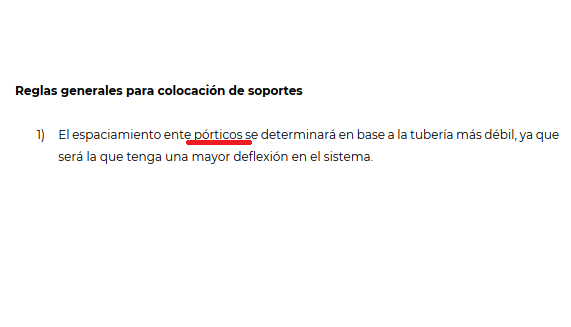

    1. En la primera regla general de colocación de Soportes, nombran una palabra “Pórticos”. ¿Pudiesen indicarme a que se refieren con ello?. Adjunto imagen 1.

    2. La segunda regla específica de colocación de soportes, indica L(ft) = 10 + D (inch). Creo que hay una confusión en cuanto a las unidades, si pudiesen verificar por favor. Adjunto imagen 2.

    3. En la regla Nº 25, que quieren decir con “haces” de tuberias?. Adjunto imagen 3.

    4. ¿Dónde puedo ubicar modelos de ejercicios que nombran al final del video?

    Gracias por su tiempo.

    José Soglia respondió hace 1 año, 4 meses 2 Miembros · 2 Respuestas
  • 2 Respuestas
  • Luis Ramos

    Miembro
    5 de junio de 2023 a las 07:34
    8697
    Tutor
    Master

    ¡Hola @Josesoglia !

    Espero que hayas tenido un buen fin de semana 😁 Vamos a resolver estas cuestiones:

    1. En la primera regla general de colocación de Soportes, nombran una palabra “Pórticos”. ¿Pudiesen indicarme a que se refieren con ello?. Adjunto imagen 1.

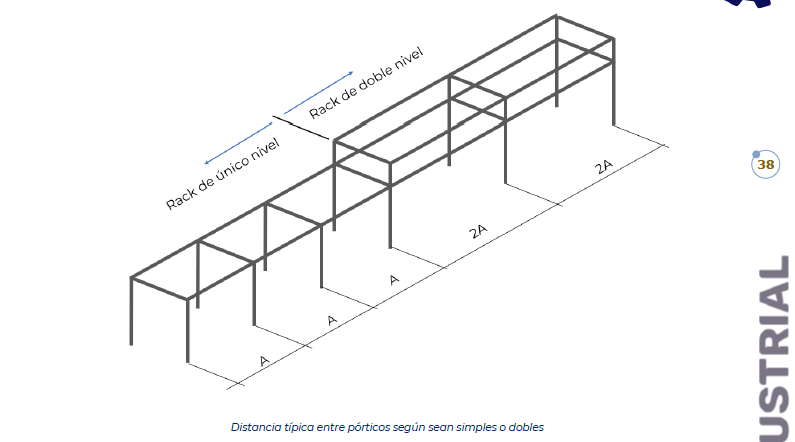

    Un pórtico es un arco estructural donde se apoyan las tuberías, generalmente pueden verse en rack de tuberías. En la lección de arreglo de tuberías, página 38 puedes encontrar una referencia similar. (imagen 1)

    2. La segunda regla específica de colocación de soportes, indica L(ft) = 10 + D (inch). Creo que hay una confusión en cuanto a las unidades, si pudiesen verificar por favor. Adjunto imagen 2.

    Esta expresión es una regla basada en nuestra experiencia e indica que la distancia de separación en pies máxima recomendada es de 10 + el diámetro en pulgadas. Es decir, una tubería de 20 pulgadas, no debería tener más separación que : 10+20= 30 ft. Así es como se usaría.

    3. En la regla Nº 25, que quieren decir con “haces” de tuberias?. Adjunto imagen 3.

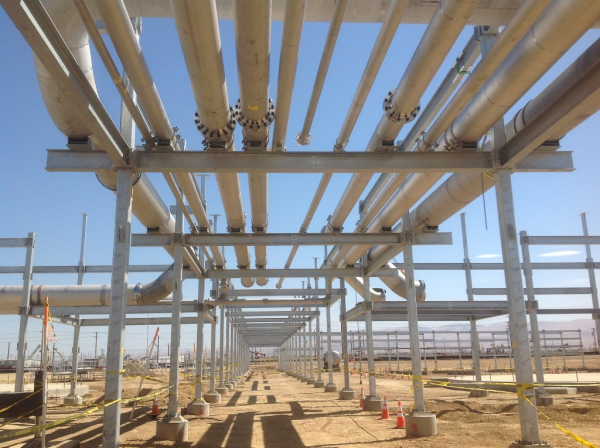

    Los haces de tuberías son un conjunto de tuebrías uno a continuación de otro. Quizás por haz tubular o haz de tuberías puedes encontrar más referencias. las tuberías de la imagen 2, constituirían un rack de tuberías.

    4. ¿Dónde puedo ubicar modelos de ejercicios que nombran al final del video?

    En el post que te adjunto podrás encontrar ejercicios adicionales de Autopipe para poder seguir practicando. Esta previsto resubirlos cuando tengamos el aprobado por parte de Bentley al remaquetado, pero están bien para ir practicando:

    https://formacion-industrial.com/foros/debate/ejercicios-para-practicar/#post-19295

    Seguimos en contacto Jose Enrique, Saludos!😁

    Ejercicios para practicar

    • José Soglia

      Miembro
      5 de junio de 2023 a las 11:51
      1176
      Graduado
      Intermedio

      Muchas gracias tutor! @luisramos
