Dudas Proyecto torre de Fraccionamiento
Publicado por José Soglia el 20 de septiembre de 2023 a las 21:22Saludos tutor, @miguelruizautopipe deseo realizarle las siguientes consultas referente al proyecto final de la torre de fraccionamiento:

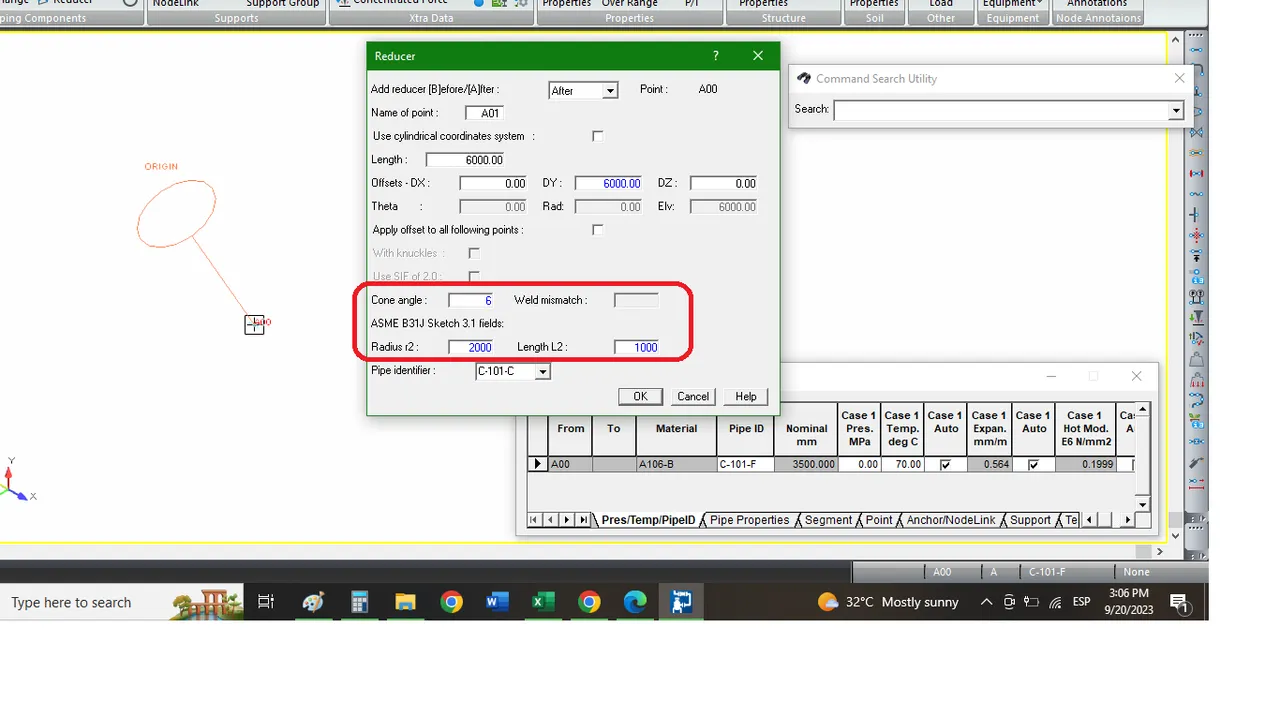

1. Al momento de plantear el caso del reductor, la verdad es que no comprendo como establecer los valores del “Cone Angle” y, del “SIF ( Radius R2 y Length L2). Estaba intentando realizarlo sin ver el video pero en ese punto no encontré como seguir avanzando, y tuve que mirar los valores que colocaron en el video. Adjuntare imagen del caso
José Soglia respondió hace 1 año, 4 meses 2 Miembros · 5 Respuestas -
5 Respuestas
-
13074
Tutor
Master
Hola @Josesoglia ! Te ayudo con esta.
Estos valores para el ángulo de cono pueden medirse directamente en un plano de CAD del fabricante o bien, como hacemos en el vídeo, suponer valores por defecto que cumplan los requisitos y sean aceptables. Te explico sobre una imagen:
En este tipo de reductores nos van a preguntar por el Cone Angle, el valor de alpha en la imagen y por L2 y r2, designados por las letras que aparecen en la imagen.
Ahora bien, si no disponemos de ninguno, tendremos que suponerlos para continuar adelante con el cálculo, práctica que realizamos en la torre de fraccionamiento.
Debemos suponer un cone angle contenido entre 5 y 60º según normativa por lo que, a falta de esos datos, suponer 30 o 40 es buena opción. A mayor ángulo, mayor será el SIF (recuerda que cuanto más agudas las transiciones, mayor concentración de tensiones). 👀
Los parámetros r2 y L2 pueden suponerse en función de la longitud del reductor del siguiente modo:
Por ejemplo, un reductor de 300, podría tener una longitud L2 de aproximadamente una sexta parte de su longitud y el radio r2 ser el doble de esta distancia. Son valores comunes y pueden usarse para suposiciones efectivas. En nuestro caso usamos 50 y 100 respectivamente.
Siempre teniendo en cuenta que la condición que marca B31J para el valor r2 es: 0,08<r2/D2<0,7 , lo cual tiene sentido ya que un radio r2 muy grande sería impracticable y muy pequeño actuaría como esquina aguda.
Con estos consejos creo que podrás suponer cualquier valor para reductores si no tienes datos de fabricante y estarás del lado de la seguridad 😁
Saludos!!
-
1176
Graduado
Intermedio
Perfecto tutor @luis-ramos , me ha quedado claro su explicación, ya tengo un mejor concepto de como estimar esos valores. Sin embargo, ¿Esos son valores que deberían darme los fabricantes de esos reductores, correcto?. Un gran saludo, gracias por su tiempo.
-
1176
Graduado
Intermedio

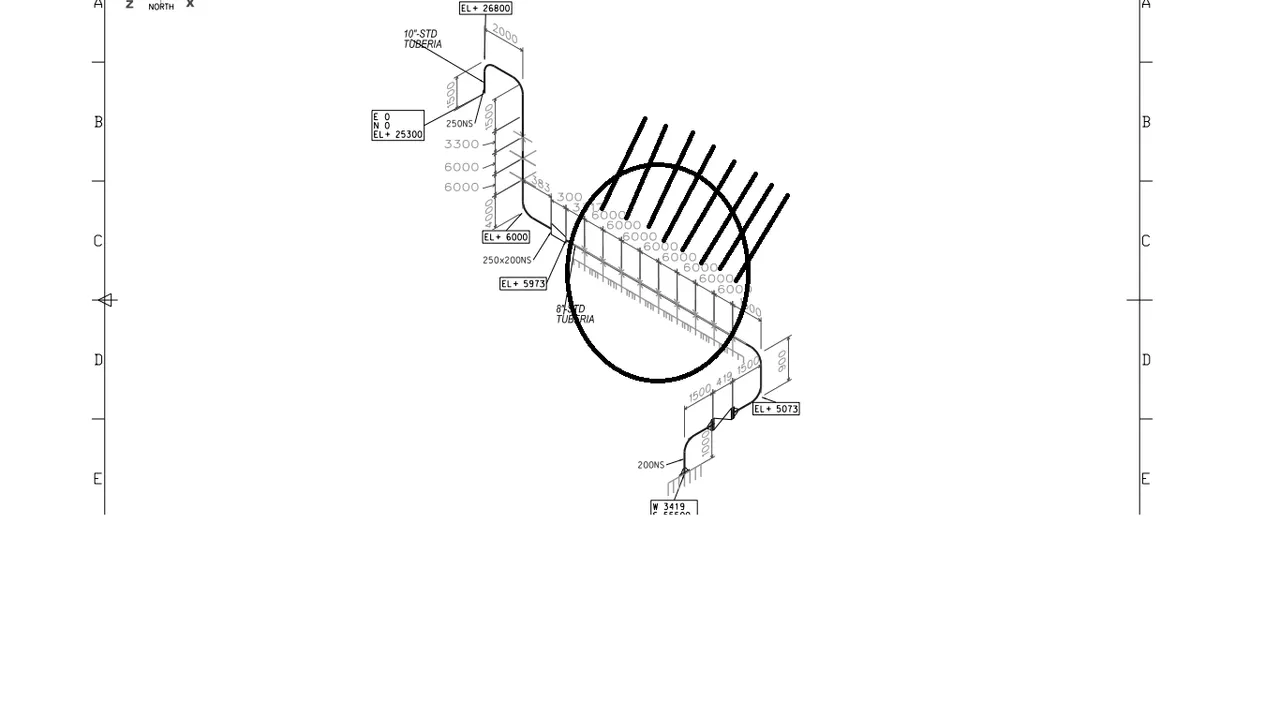

Saludos tutor @luis-ramos , he notado que en el ejemplo que desarrollan en el video al momento de insertar el tramo de tubería de 6000, solo toman 6 tramos, cuando en el isométricos son 8 tramos. ¿Pudiese verificar?. Adjunto imagen del tramo que le comento.
Gracias, un saludo!
-
13074
Tutor
Master
¡Hola @Josesoglia !
Deben ser 6 tramos, igual que en el vídeo. Podrías revisar el archivo de nuevo?
Cuando hacemos actualizaciones de contenido a los primeros alumnos se os carga a veces otras versiones en caché de la plataforma (esa de 8 tramos fue un primer ensayo que descartamos 😁)

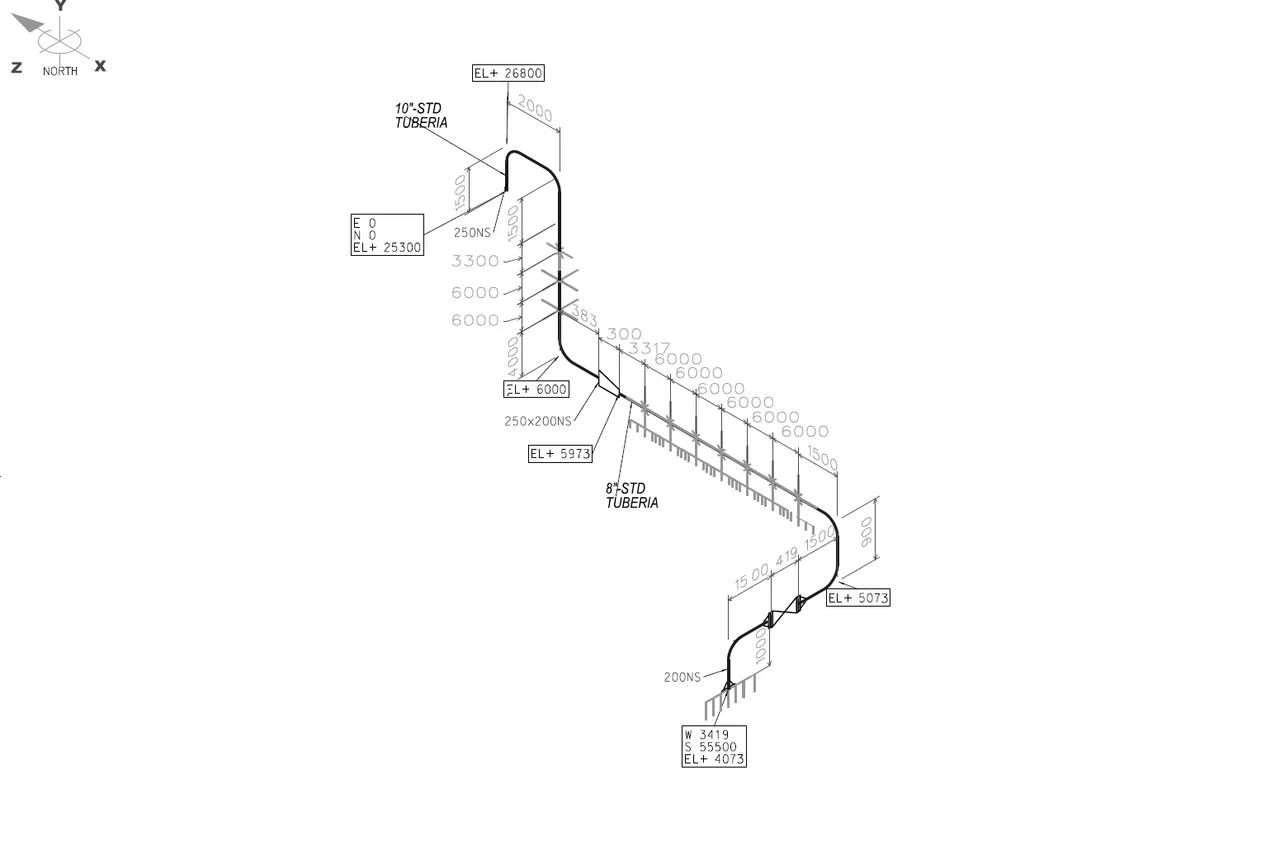

Coméntame si se actualizó en tu PC tal como aparece en la imagen que adjunto, por favor 🙏🏽
Muchas gracias!!
-
1176
Graduado
Intermedio
Listo tutor @luis-ramos , ahora si me sale actualizado a 6 tramos, agradecido por su tiempo. Saludos!
-
-
-
