Dudas simulación de central hidroeléctrica
Saludos tutor, @miguelruizautopipe @luis-ramos les planteo las siguientes dudas que me he topado en esta lección:

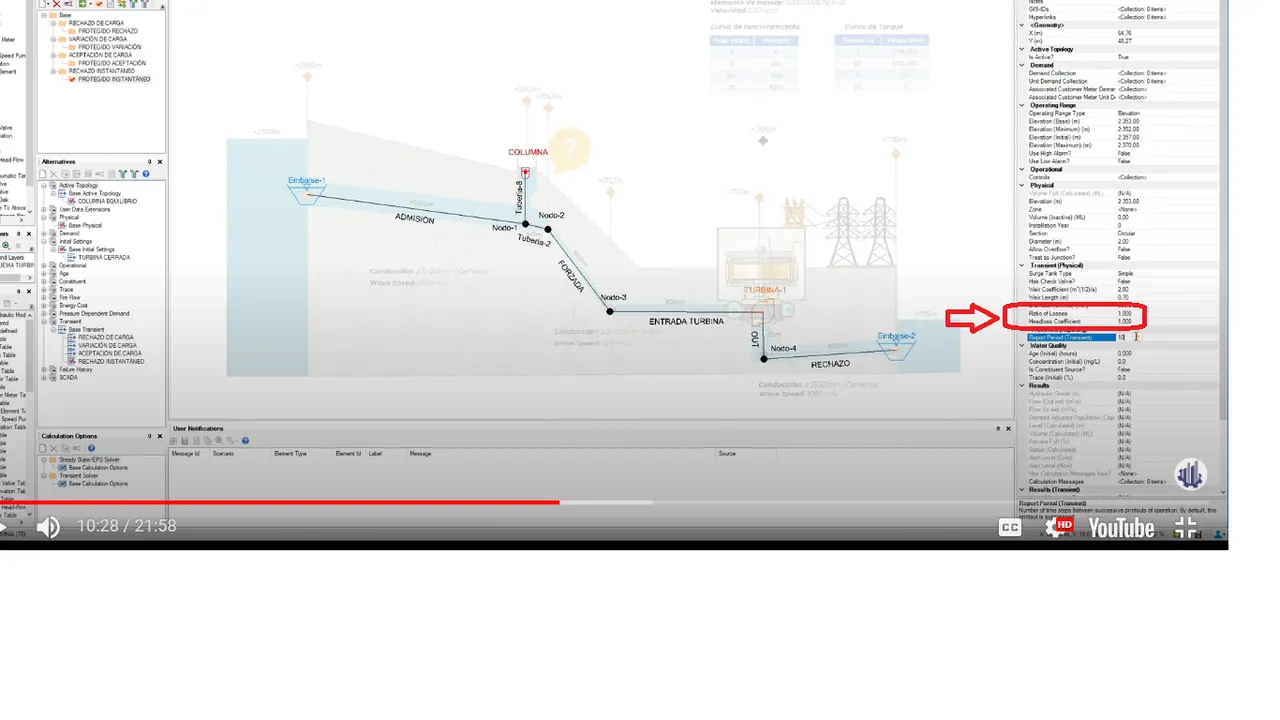

1. En el apartado donde estamos simulando una columna de equilibrio no entiendo del todo bien el porque establecen el valor de 1 en “Ratio of losses” y “Headloss coefficient” (Adjunto imagen representativa), a ver si me pueden orientar un poco mejor por favor.
2. Luego de computar indican que Hammer detecta un error, en cuanto a que NO considera los mecanismos propios internos de protección de la turbina. Por ello, consideran recortar el perfil a modo de NO incluir la turbina. Me pregunto: ¿Eso será siempre así?, es decir, ¿Siempre debería crear un perfil en donde no considere la turbina?

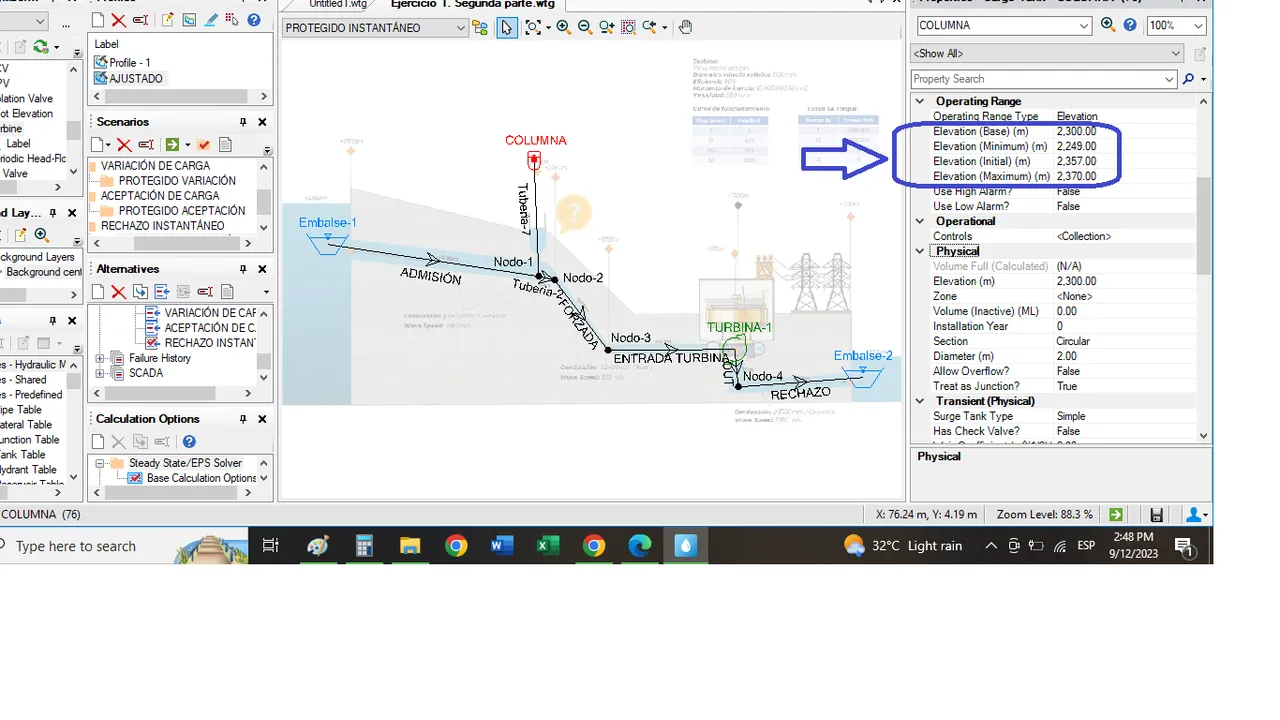

3. ¿Me pudiese explicar un poco mejor como pudiese establecer los parámetros de las elevaciones de la columna de agua?. Tengo mucha confusión en cuanto a ello, sobre todo La elevación mínima e inicial. Adjunto segunda imagen.
A modo general, quisiera consultarles, ¿Una vez que finalice el master no podré seguir utilizando los software?
Siempre agradecido por su valioso tiempo, me despido.
-
2 Respuestas
-
Buenos días @Josesoglia !
Estás apunto de terminar el máster 💪🏽
Vamos con estas cuestiones:
1. Los términos Ratio of losses y Headloss coeficient hacen referencia a la pérdida de carga que se da en el orificio diferencial que va desde la columna hasta los nodos donde actúan. En este caso, por simplicidad, hemos optado por 1 considerando que no tenemos este disco orificio, pero puede optarse por cualquier otro valor.

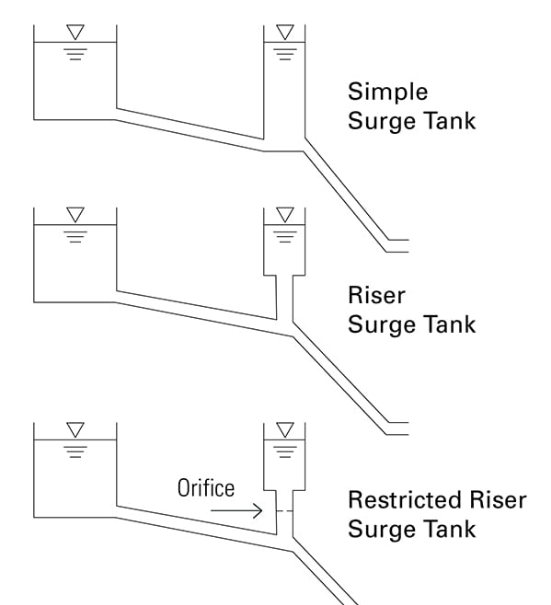

Cuanto mayor sea el valor que utilicemos, mayor será la pérdida de carga y por tanto más desfavorable será el sistema calculado. Normalmente los fabricantes facilitan este dato cuando nos suministran un tanque con orificio. Te adjunto un pequeño recorte donde verás donde va ubicado el orificio en comparación con columnas que no lo llevan.
2. En este caso concreto sí ya que tenemos una bajada muy pronunciada después de la turbina. En estos casos Hammer interpreta que cuando la turbina se detiene se forma aire en toda esa línea de descarga. Es otra forma de indicarnos que la tubería queda totalmente vacía, lo cual es cierto, pero para limpiar de burbujas el gráfico, recortamos justo antes de la turbina.
3. Vamos a ver en detalle cada término:
- Elevation (Base): Esta sería la elevación de la columna en su base similar a la base en tanques de almacenamiento y reservorios.
- Elevation (Minimum): La elevación mínima permitida para la columna. Si Hammer detecta que el nivel de la columna desciende por debajo de este nivel, Hammer la cierra y deja de fluir líquido al sistema.
- Elevation (Initial): Nivel de líquido inicial en la columna cuando comienza a operar el sistema.
- Elevation (Maximum): Nivel máximo permitido de líquido, similar al nivel mínimo, cuando se alcanza este nivel Hammer cierra la columna y deja de fluir líquido a su interior.

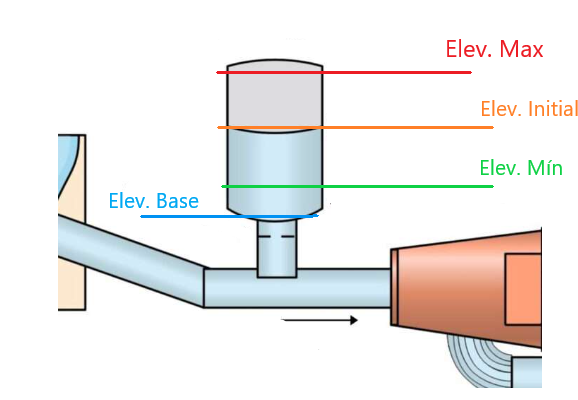

Te adjunto un esquema representativo para que puedas verlo más claro.
Por último, comentarte que una vez finalizado el programa el uso del software se interrumpe para evitar el uso no autorizado fuera del curso. Pero siempre podrás adquirir licencias con nosotros o sugerir a tu empresa su uso a través del botón de Bentley que encontrarás en la barra superior de la plataforma, o preguntándonos directamente a cualquier a de los tutores, te informaremos sobre el mejor momento para adquirirla acogiéndote a descuentos o promociones de Bentley 🙂
Seguimos en contacto José, Saludos! 👋🏽
