DURACIÓN DE GOLPE DE ARIETE
Hola @Formacion_Industrial , @luis-ramos , tengo unas dudas respecto al momento de analizar con el software:
1. En el campo de time history, hay una columna que dice duracion y entiendo que ese tiempo es el tiempo del golpe de ariete + el tiempo del primer periodo, como se calcula o donde encuentro ese valor del tiempo de primer periodo que explicas en el ejemplo.
2. para el caso de analisis modal, la frecuencia cutt-off, ese valor lo tengo que calcular yo mismo o es un valor cualquiera? he probado haciendo ejemplos y en algunos casos me salia un mensaje de error donde me indicaba que la frecuencia no era la correcta y yo le subia a 350 hz o en algunos casos a 750 hz, debo calcular la frecuencia y colocar el menor o el mayor valor que obtengo de todo mi sistema?
3. He estado practicando y he hecho un ejemplo con una tee y cuando he querido analizar el golpe de ariete en la linea, me he dado cuenta que el analisis no contempla la linea que sale de la T, solo usa un recorrido e ignora el otro donde esta la T, para analizar asi se puede o lo tendria que hacer por tramos? primero un recorrido y luego otro y ver cual es el mas desfavorable.
4. Quería saber si me podrías explicar para que sirve la opción ZPA, no lo he entendido tan bien.
Muchas gracias, estoy aprendiendo un montón
-
2 Respuestas
-
6601
¡Hola @Kevin !
Vamos a mover este debate a foro de Autopipe para que @miguelruizautopipe pueda echarte una mano 😃
Nos alegramos mucho de que estés aprendiendo con nosotros!
-
¡Hola @Kevin !
Un asunto apasionante las vibraciones en Autopipe ¿Verdad? 😃
Voy a intentar ayudarte con tus cuestiones:

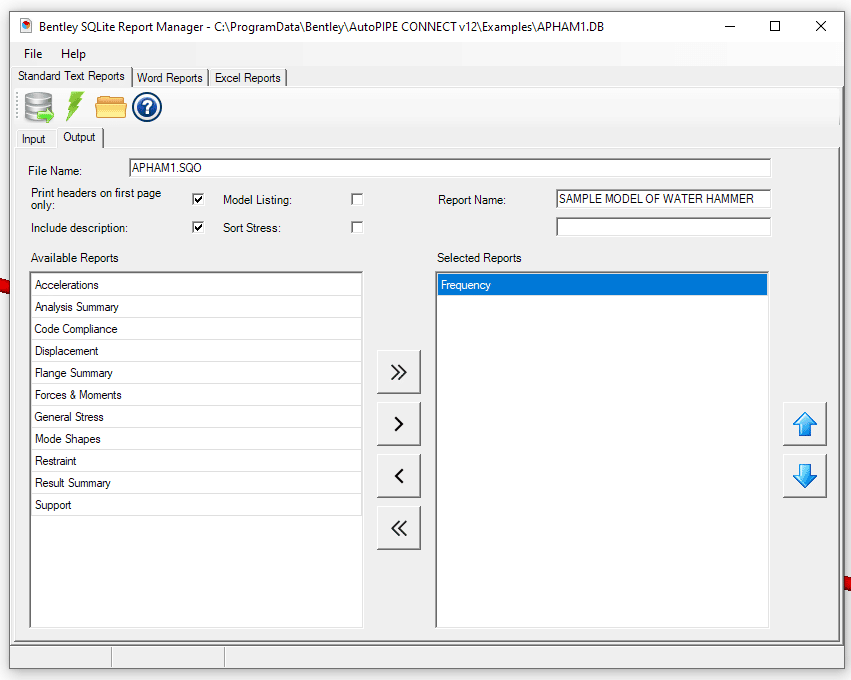

1. El primer periodo se obtiene realizando un análisis modal (que siempre debe realizarse antes del time history) y generando un report para frecuencias, haciendo click en “Results>OutputReport” (imagen 1 y 2).

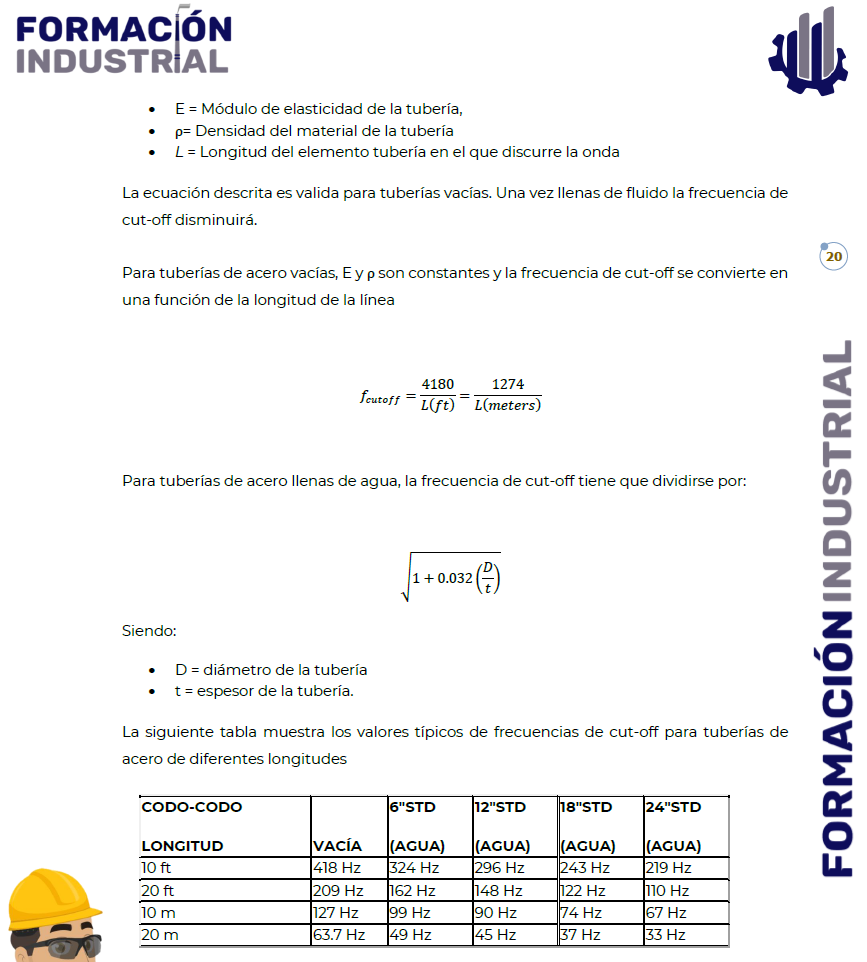

2. La frecuencia de Cut-off puede estimarse según las ecuaciones descritas en la página 21 de la lección “Transitorios. Golpe de Ariete. Disparo de Vapor” (imagen 3). Aunque también es muy común usar una frecuencia de 500Hz-700Hz en grandes sistemas para ver la contribución de cada modo. Así podremos descartar los modos que menos influencia tengan en análisis posteriores, y fijar una frecuencia de cutoff más pequeña.
Por ejemplo, en análisis como los sísmicos, se eligen cut-off de 33Hz, ya que los modos por debajo de esta frecuencia son los más importantes.
3. Hay que hacerlo por tramos. Autopipe por defecto nos da la opción de definir un recorrido de onda, por lo que habría que evaluar primero un perfil y luego el otro para determinar el más desfavorable.
4. El temido ZPA y Missing Mass! Al principio cuesta mucho comprenderlos pero quédate con que son una opción para incluir los modos de vibración que queden más allá de la frecuencia de cut-off. Es una forma de asegurar que los modos más altos están también incluidos en el sistema y en las cargas que experimenta.
Espero haberte ayudado, pregúntame siempre que lo necesites 🤓
¡Felices fiestas!
