Home Foros Piping Industrial Dimensionamiento / Diseño de Tuberías Ejemplo 2 Anexo calculo derivaciones

  • Ejemplo 2 Anexo calculo derivaciones

    Publicado por clopez el 3 de marzo de 2021 a las 16:14

    Hola,

    En el ejemplo 2 se habla de tuberías sin costura y de un esfuerzo admisible para construcciones soldadas. ¿Por qué en este ejemplo se considera el tubo como soldado y en el ejemplo 1 se considera como sin costura? En ambos casos se menciona que son tubos sin costura pero no sé porque se añade la coletilla del esfuerzo admisible según construcciones soldadas.

    Para el grado 6061-T6 hubiese seleccionado S=12,7ksi en lugar de los 8 ksi y no termino de entender cual es el motivo.

    Un saludo,

    Carlos

    Formación Industrial respondió hace 1 año, 10 meses 1 Miembro · 9 Respuestas
  • 9 Respuestas
  • Formación Industrial

    Administrador
    3 de marzo de 2021 a las 17:59

    Hola Carlos!

    Muchas gracias por utilizar el foro!

    Esta coletilla sobre el esfuerzo admisible en uniones soldadas se refiere al hecho de considerar este refuerzo como una unión soldada. Básicamente nos indica que elijamos la tensión admisible para los tubos que encontramos en la tabla A-1.

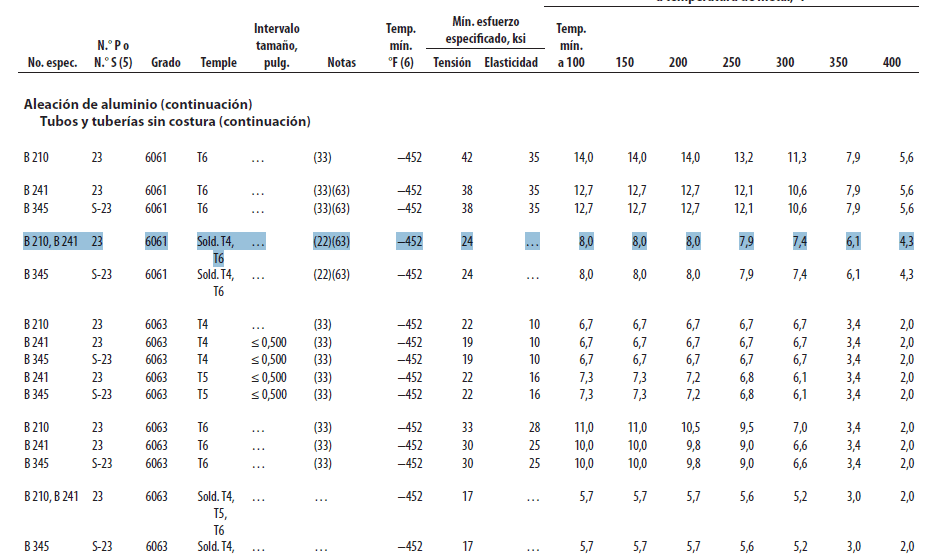

    En cuanto al grado 6061-T6 en la fila para aluminios soldados aparecen estos 8 ksi, indicados, te adjunto un pantallazo para que puedas verificar si manejas los mismos datos:

    Espero haberte ayudado!

    Saludos!!

    • clopez

      Miembro
      4 de marzo de 2021 a las 15:54

      Hola Luis,

      Muchas gracias, he localizado el dato. De todos modos no termino de entender bien cuando se aplica esto. ¿Siempre que se suelda un refuerzo en un tubo sin costura se recurre al valor para construcciones soldadas? O solo es en este caso porque se indica como requisito en el enunciado.

      Un saludo,
      Carlos

      • Formación Industrial

        Administrador
        5 de marzo de 2021 a las 11:55

        Hola Carlos!

        Sí, así es. En este caso se considera como unión soldada ya que contamos con un anillo de refuerzo soldado directamente en la tubería principal, la coletilla únicamente nos recuerda que debemos apoyarnos en el Anexo A para su resolución.

        Siempre se utilizará como criterio general para este tipo de uniones los valores del Anexo A,

        Saludos!

        • Msc. Ing. Victor Hugo Zapata Hidalgo

          Miembro
          14 de marzo de 2021 a las 01:00

          Hola Luis,

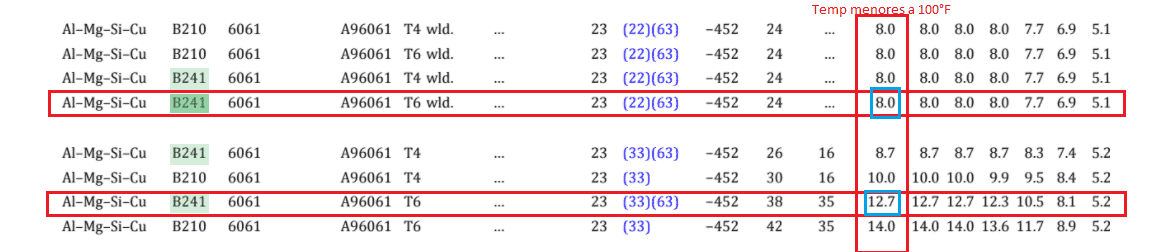

          En este caso para la selección del B241-6061, según tabla se tiene 2 opciones , el wld que es lo que diferencia significa que es para unión soldada?



          • Msc. Ing. Victor Hugo Zapata Hidalgo

            Miembro
            14 de marzo de 2021 a las 03:58

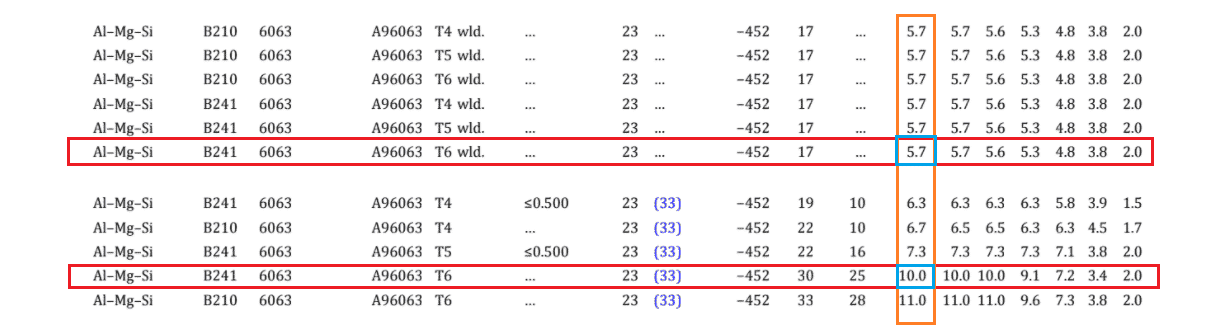

            De igaul forma B241-6063

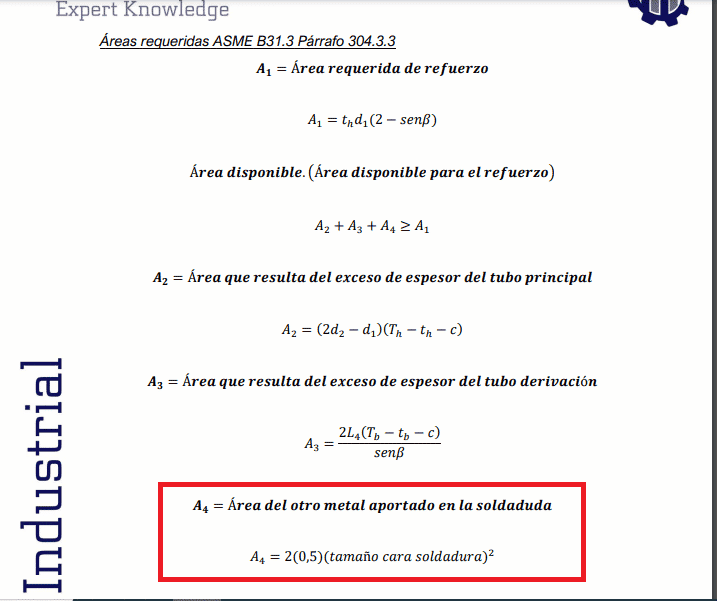

            La resolución empleada para el cálculo del anillo no está detallada en el listado de formulas:

            Anillo

            𝐴4 = 0,601 (14 − 8,625) (5700 ⁄ 8000) = 2,302

            De igual forma entiendo que en la resolución,

            En las soldaduras de filete : Está considerando los dos cordones de soldadura que están en el refuerzo del anillo.

            𝐴4 = 2(½)(0,354) 2 + 2(½)(0,486) 2 = 0,362

            Saludos cordiale

            Victor Zapata Hidalgo

            • Formación Industrial

              Administrador
              14 de marzo de 2021 a las 09:01

              Hola Victor! Muchas gracias por utilizar el foro!

              Respondiendo a tus dos cuestiones. Así es, debemos elegir el soldado, de hecho en el ejercicio aparece el término (soldado) que hace referencia a esta clasificación,

              En cuanto al cálculo del Anillo, en la página 3 está especificado el valor de A4 que, en este caso, al tener dos soldaduras, es la suma de ambas como bien dices,

              Muchas gracias por tus preguntas y apreciaciones!!

              Saludos!!



              • Msc. Ing. Victor Hugo Zapata Hidalgo

                Miembro
                14 de marzo de 2021 a las 22:49

                Hola Luis¡

                Y en caso se emplean los otros materiales?

                Con respecto a las formulas de la página 3 solo está la fórmula para el área de los cordones de soldadura más no del cálculo del anillo.

                • Msc. Ing. Victor Hugo Zapata Hidalgo

                  Miembro
                  15 de marzo de 2021 a las 00:02

                  Estimado Luis,

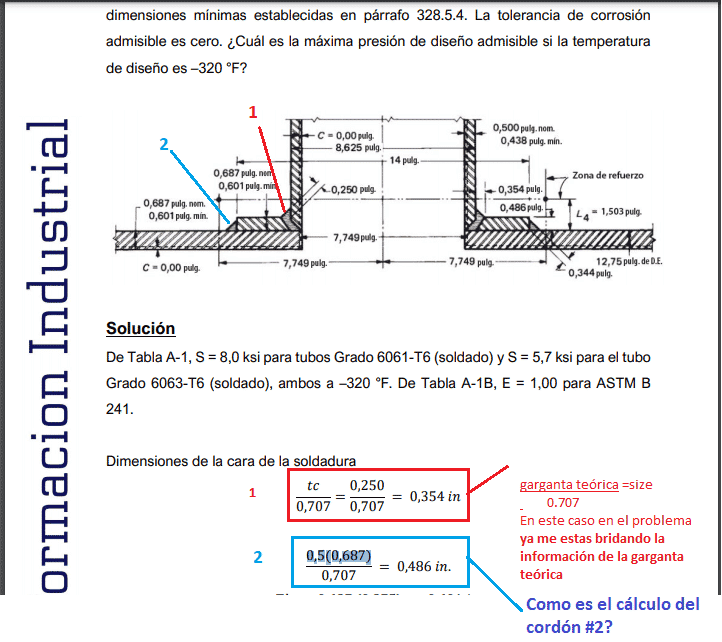

                  De igual forma el cálculo del cordón #2, según el grafico que he marcado:



                  • Formación Industrial

                    Administrador
                    19 de marzo de 2021 a las 12:13

                    Hola Victor! Muchas gracias por utilizar el foro!

                    EL proceso es idéntico, sólo que en este caso el valor de “tc” es igual a 0,5*Tr en lugar de “el menor de 0,7b o 0,25” como sucedía en el caso anterior

                    En la figura 328.5.4D de la Norma ASME B31.3 aparece esta referencia,

                    Espero haberte ayudado!!
