Ejercicio Disparo de PSV
Saludos tutor @miguelruizautopipe , he estado realizando el modelo de Disparo de PSV que tenemos en la guía teórica y, me ha traído varias interrogantes:
1. Al momento de modelar el codo, que esta después de la “Válvula de alivio de seguridad” en la línea de descarga, no se porque el codo no se modela con normalidad (Queda transparente), he intentado varias formas y, no consigo como solucionar. Le adjunto la imagen para que revise y, me ayude a resolver este detalle.

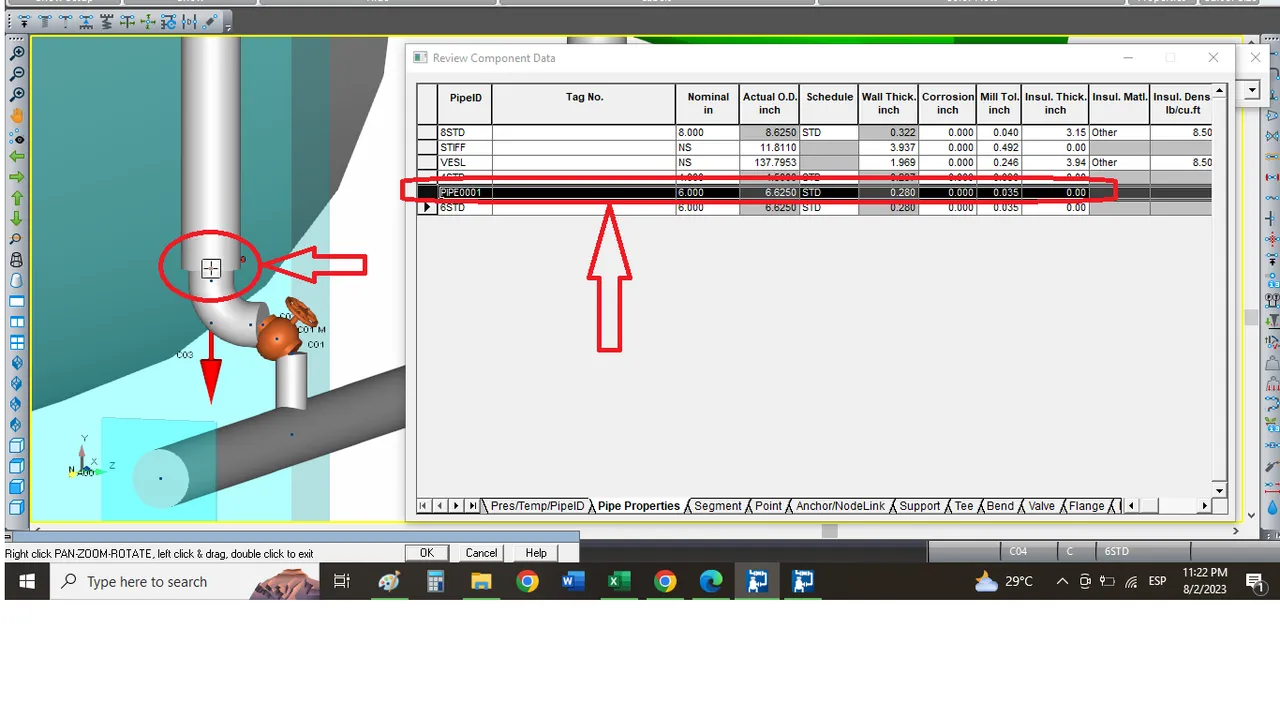

2. Revisando la pestaña de “Pipe properties” no se porque tienen una tubería que denominan “PIPE001”. ¿A que se debe?. Adjunto una 2da imagen.

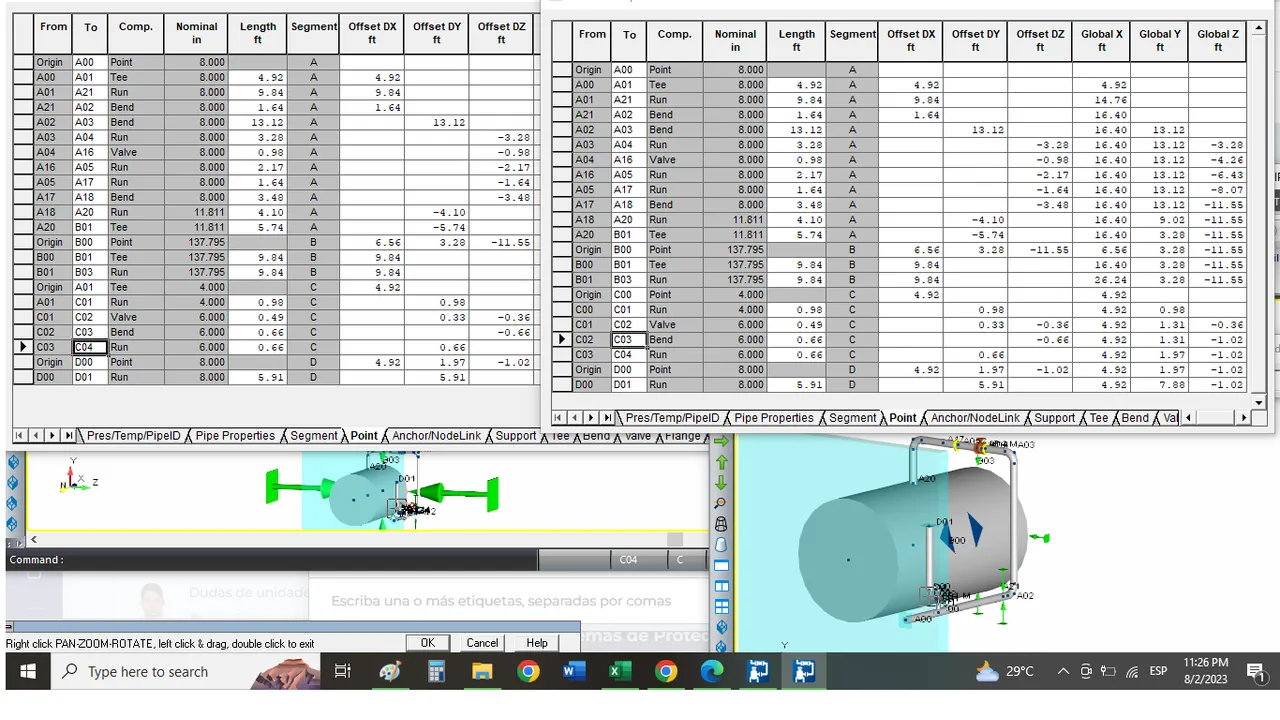

3. Adjunto imagen de la pestaña “Point” donde podrá visualizar lo que he realizado y, por consiguiente los puntos están igual al ejercicio resuelto por ustedes.

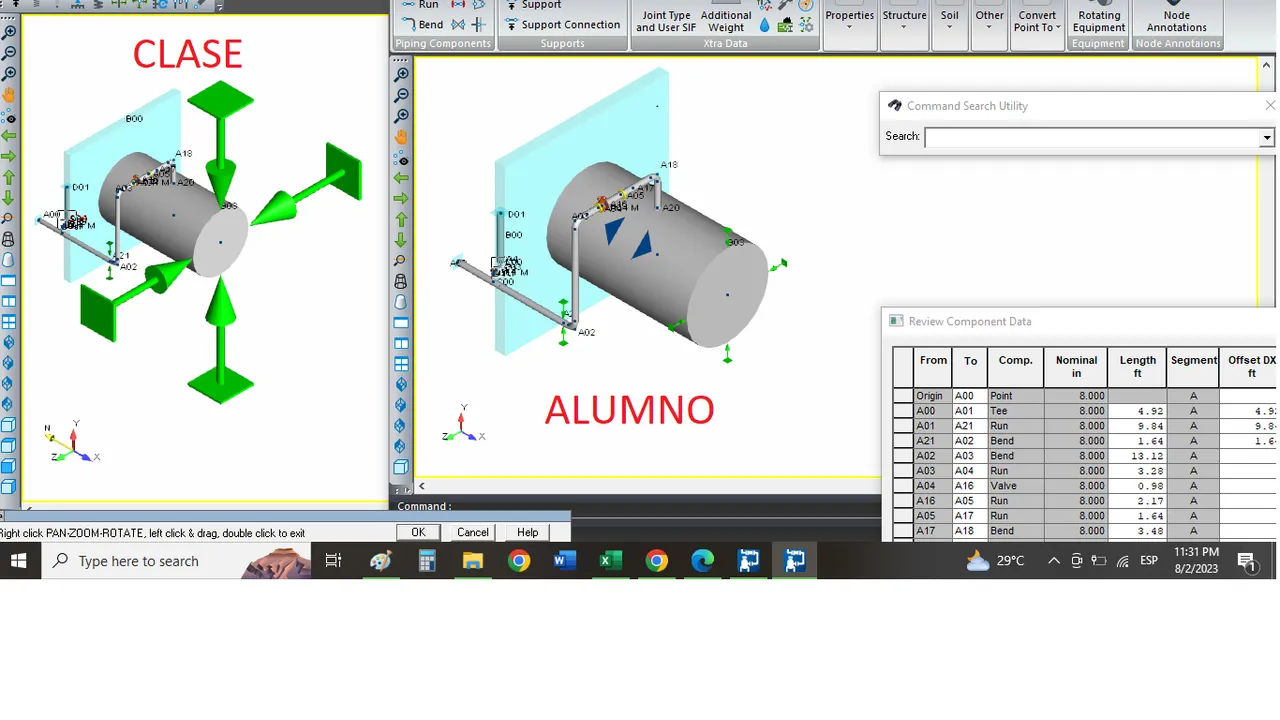

4. ¿Por qué la guía ubicada en el Drum en su modelo se ve en una escala mas grande que la que yo he colocado en mi modelo? ¿Se debe a alguna modificación?

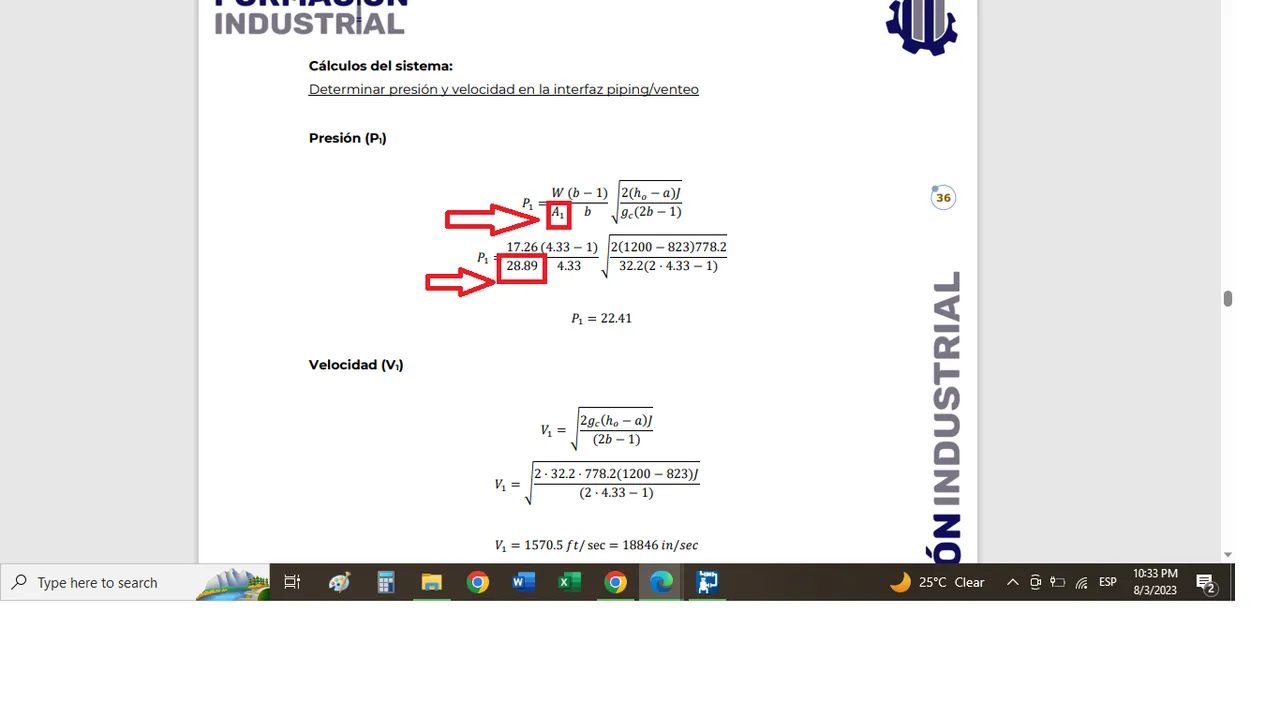

5. ¿Cómo seria el cálculo para determinar el A1? En el codo de la interfaz tubería-venteo. Adjunto imagen.
6. ¿De donde provienen las 2 formulas para determinar la máxima presión de operación en la salida de la válvula?, ¿Por qué usan dos formulas? y, ¿De donde sale la expresión de “f Sumatoria L/D = 0.268”?. Incluso, tengo la duda de porque dicen SCH 40, si en todo el ejercicio hemos trabajado con SCH Estándar. Adjunto imagen
7. ¿Cómo se que el valor de P/P*=1.43 para un valor k=1.1? Adjunto imagen del gráfico.
Siempre agradeciendo su tiempo, me despido.
Saludos! -
6 Respuestas
-
¡Buenos días @Josesoglia !
Vamos a ver estas cuestiones en detalle 🤓

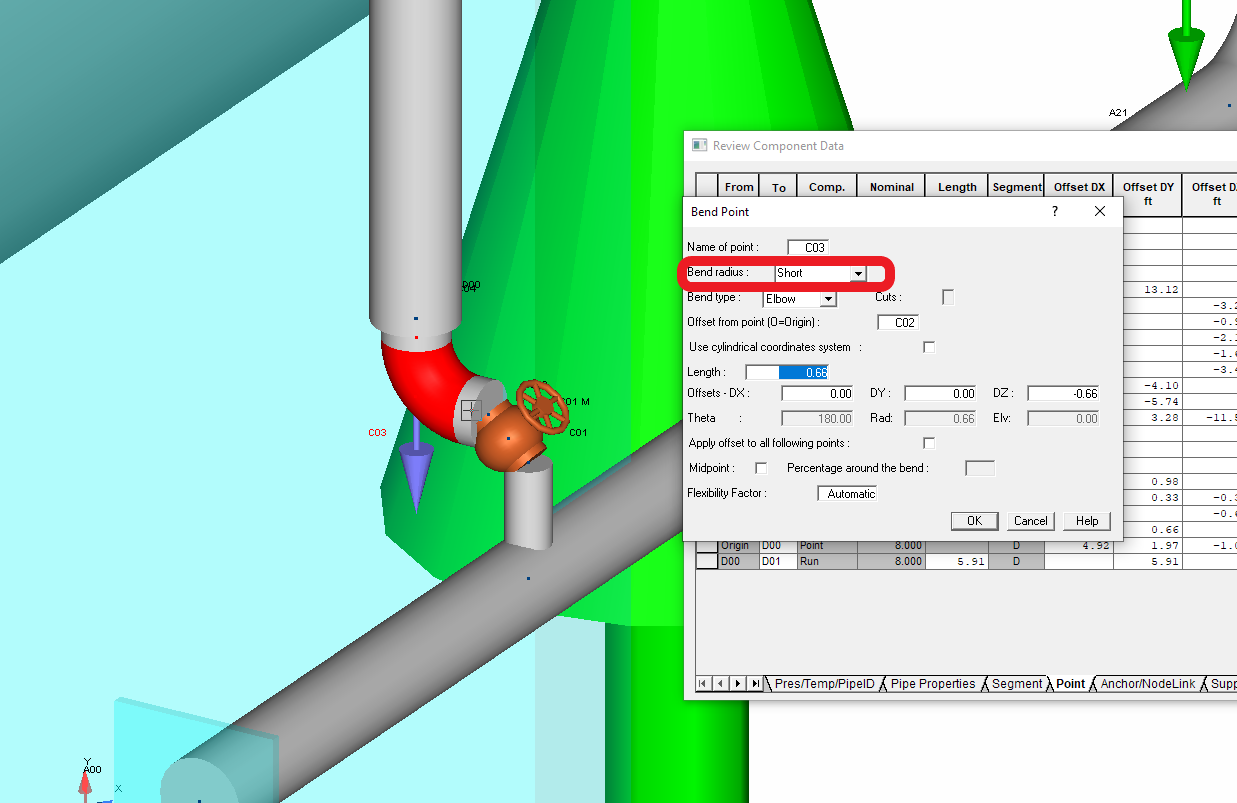

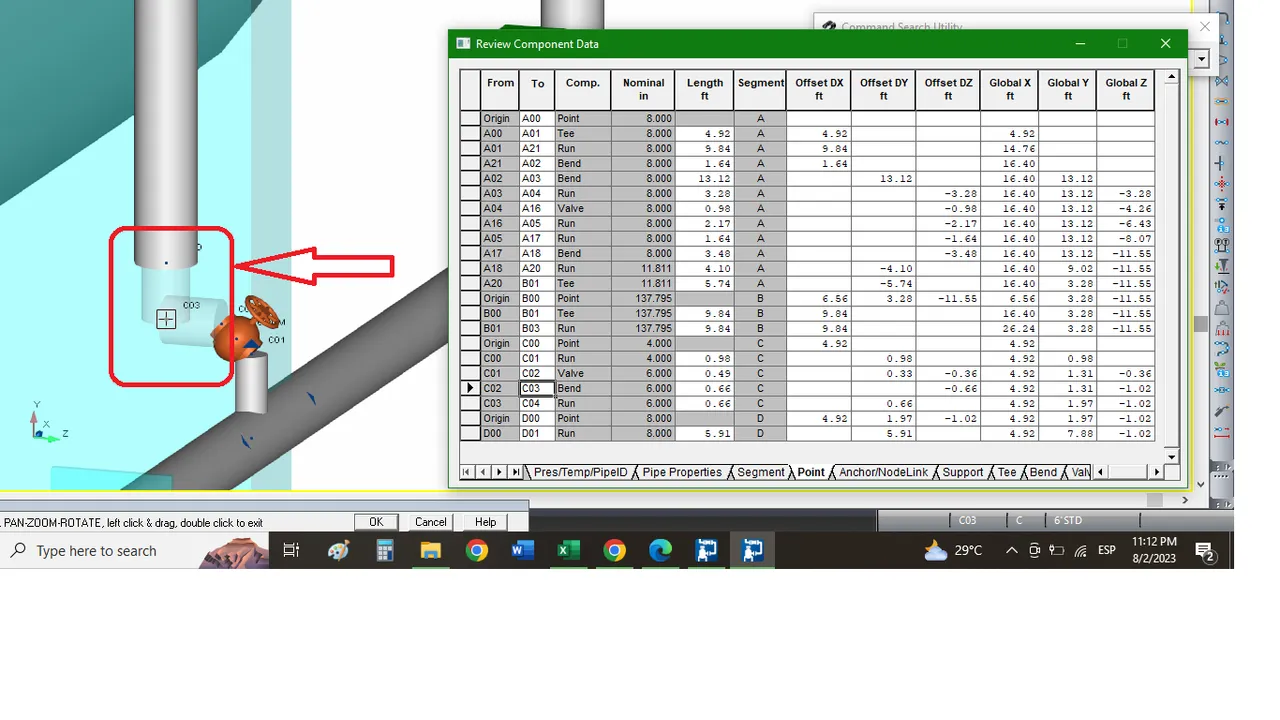

1. Es posible que no tengas espacio suficiente para modelar un codo de radio largo. Revisa que estés modelando un codo de radio corto y debería solucionarse (imagen 1)

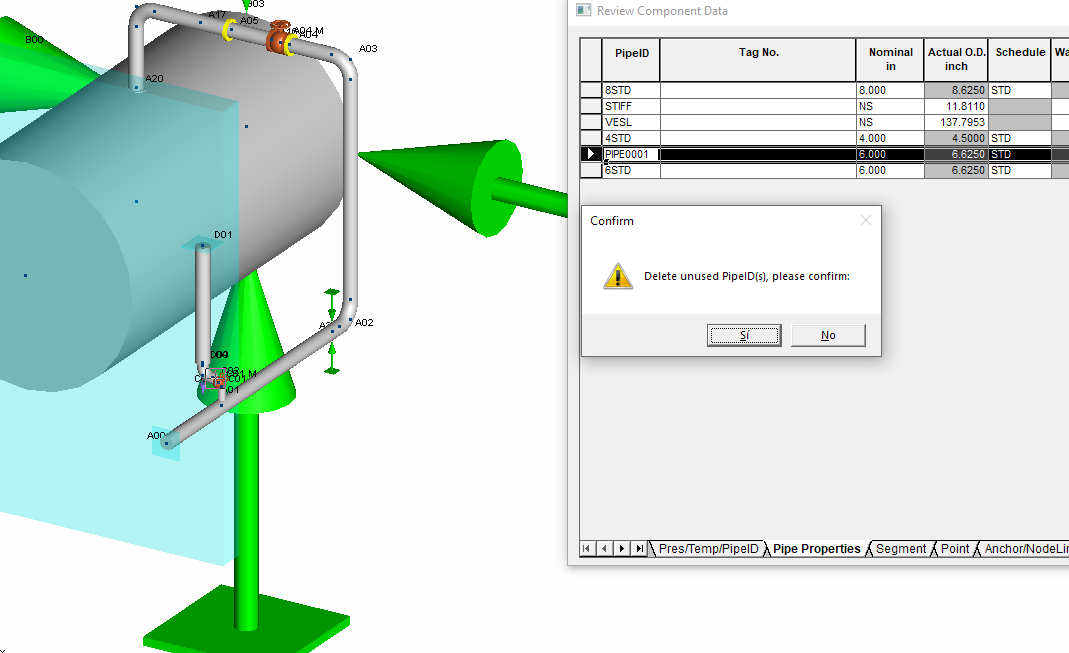

2. Es posible que se haya cargado por duplicado de otro modelo. Prueba a borrarla desde la pestaña Pipe Properties y te aparecerá un mensaje indicando que esta tubería no está usada y va a borrarse. Imagen 2. Es útil cuando tenemos muchos tramos de tubería sy hemos cambiado nombres varias veces.

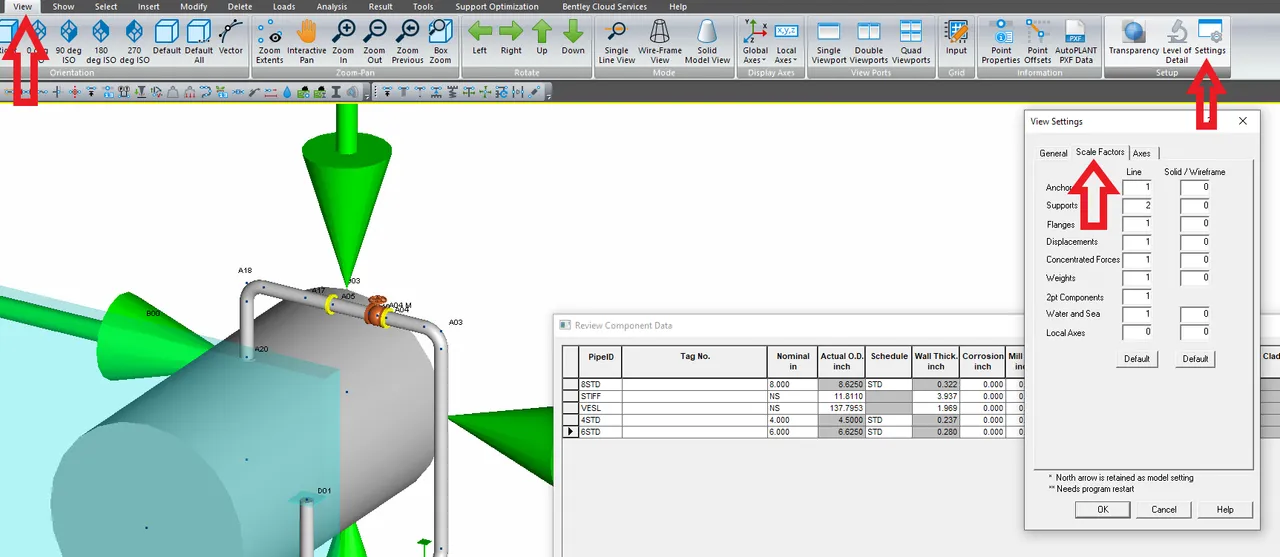

4. No te preocupes, a veces la escala se adapta según la versión de windows. La guía se habrá ajustado para tener el mismo tamaño para todos los tamaños de tubería. Es algo que peude cambiarse desde la pestaña “View” “Settings” pestaña “Scale Factors”

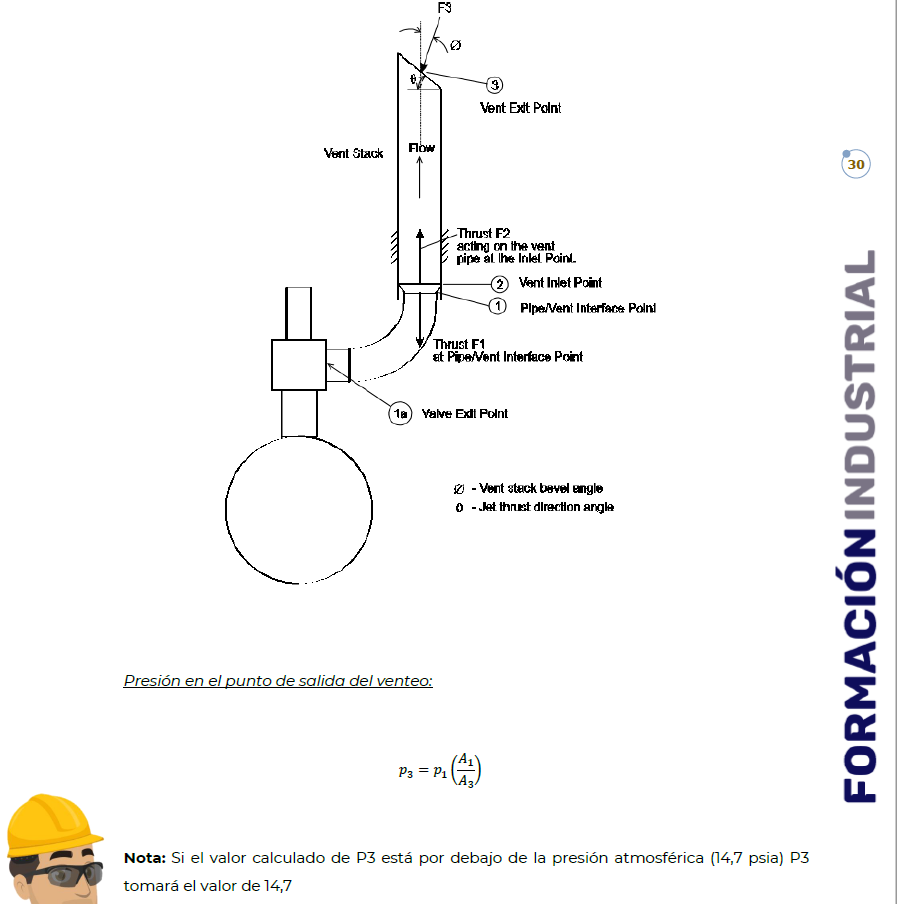

5.A1 es el área de la tubería de salida del venteo, está reflejado en la página 30 de la lección teórica (imagen 4)

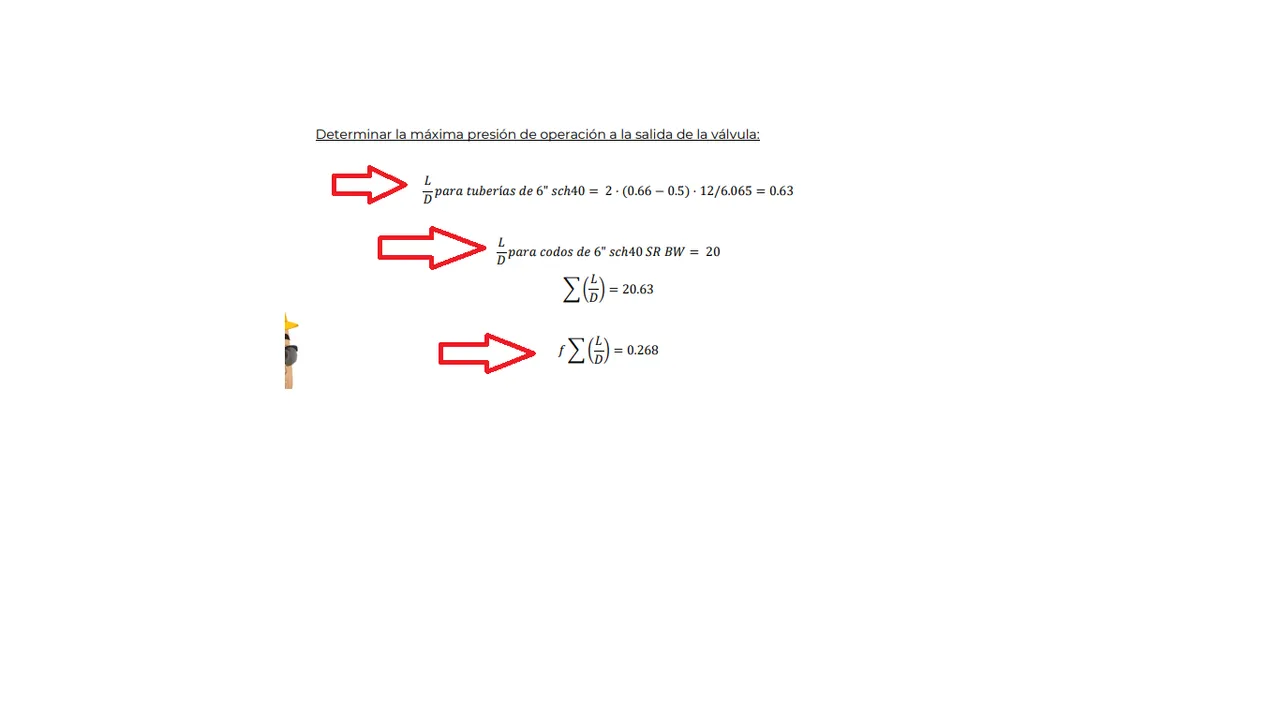

6. Estas fórmulas salen de la ASME B31.1 Nonmandatory Appendix II. Se usan para obtener estos valores que permiten acceder a los valores de P/P* y V/V*. SCH40 y STD son la misma cosa, lo vimos en la lección de dimensionamiento 🤓

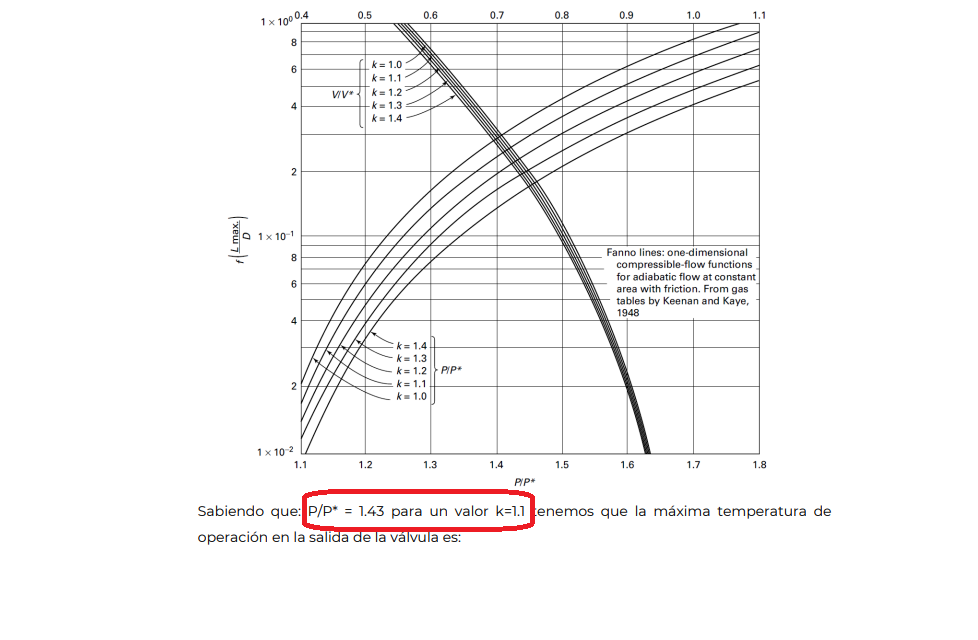

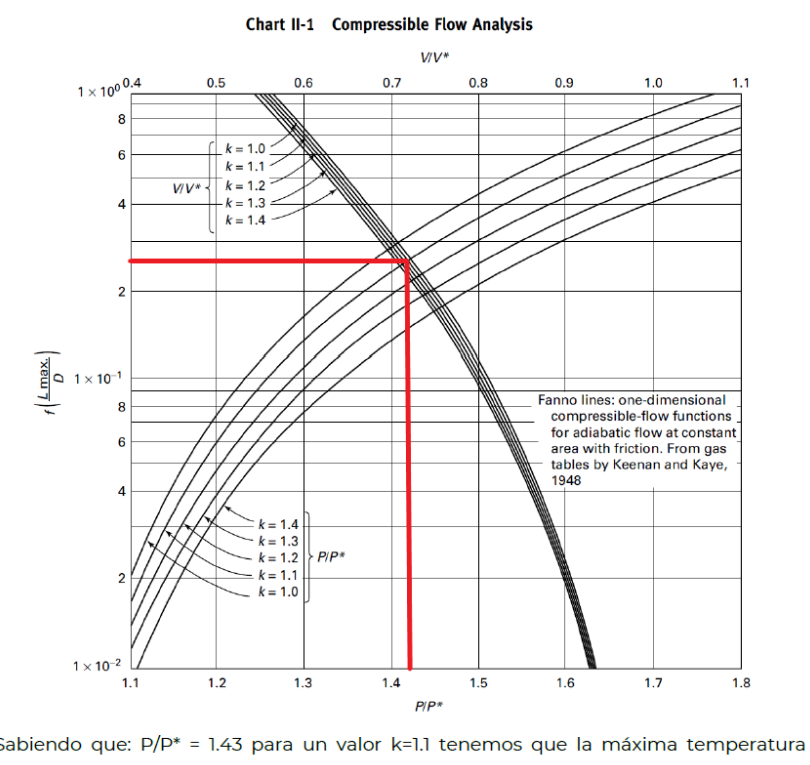

7.Tomando el valor de sumatoria de L/D = 0,268 y trazando linea horizontal que corte a la curva correspondiente a k=1,1. (imagen 5).
Espero te sirva el análisis, Saludos!!
-
1170
Saludos tutor @miguelruizautopipe muy agradecido por sus respuestas, logre solucionar el problema del codo seleccionando la opción “Short”. Sin embargo, sigo con las siguientes inquietudes:
1. Sigo sin entender como calculan el A1 y el A3, si pudiesen ejemplificarme la manera en como lo trabajan se lo agradezco.

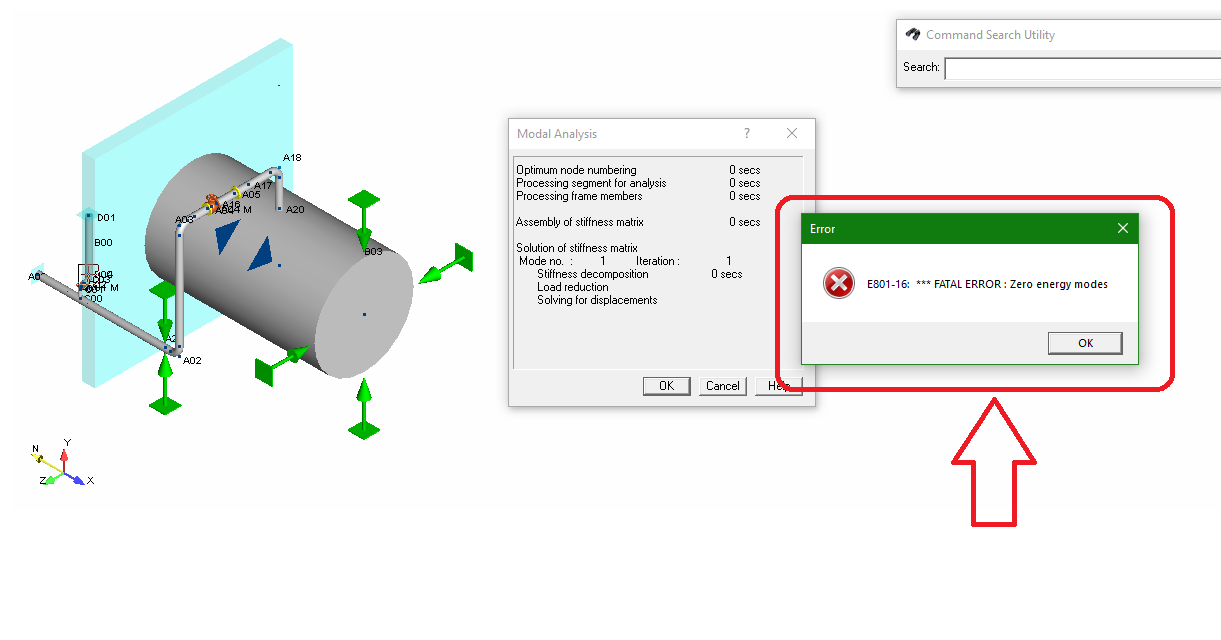

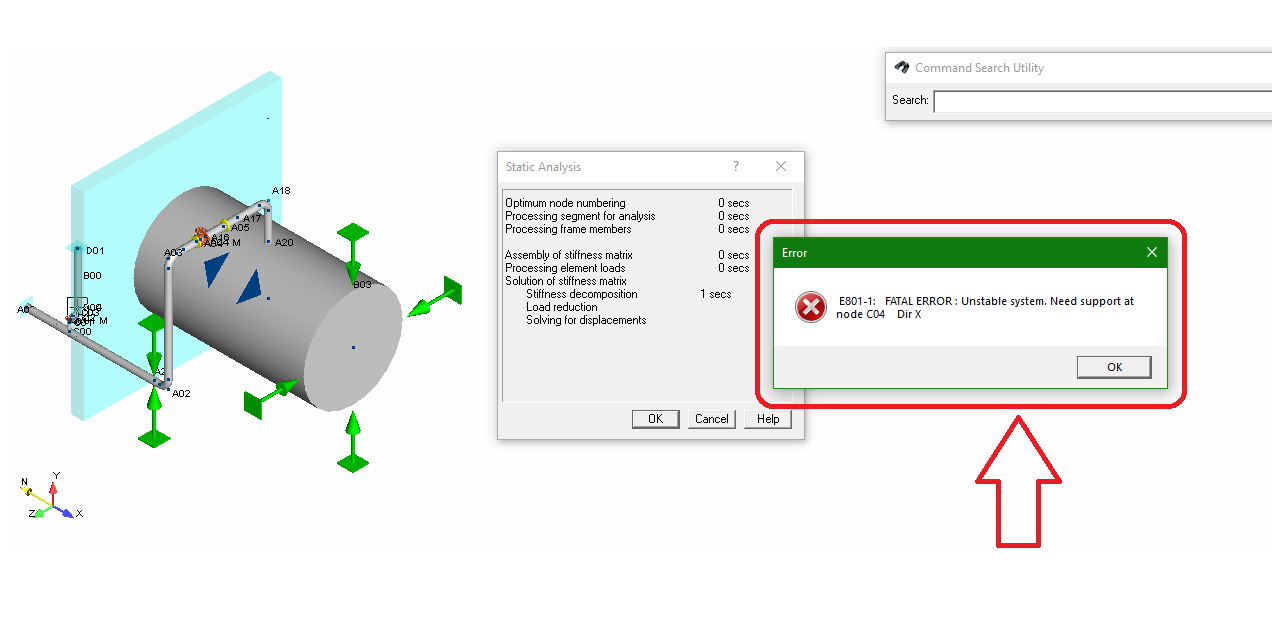

2. Al momento de resolver el modelo me resultan unos errores, los cuales no encuentro como solucionarlos, le adjuntare fotos (He seguido los pasos de la guía tal cual):

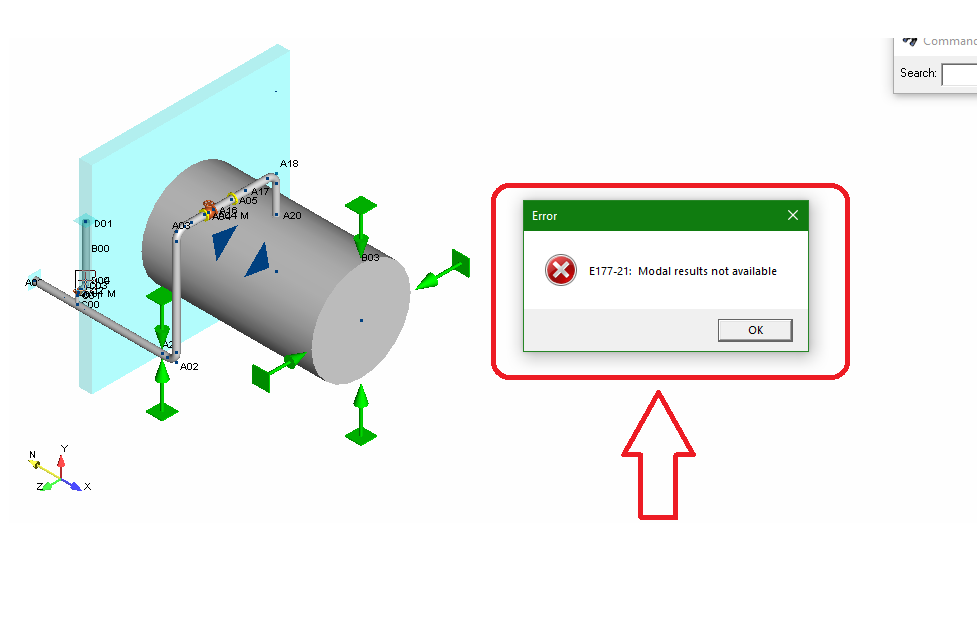

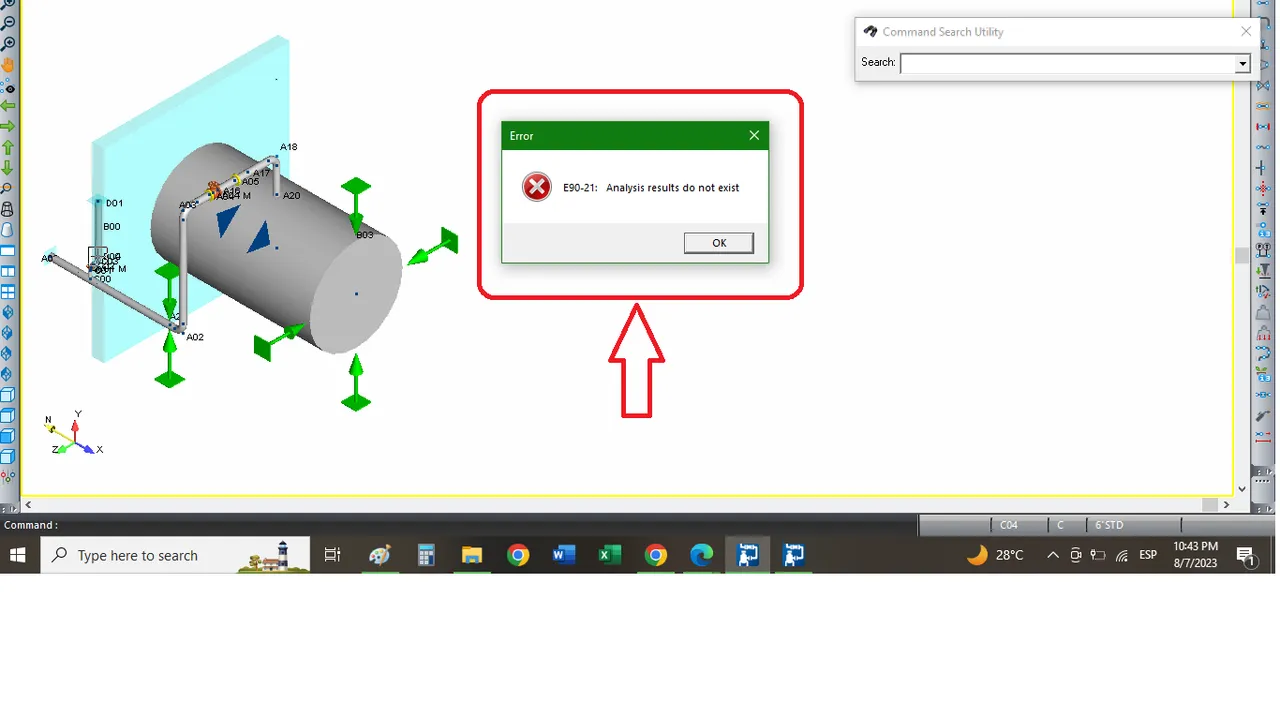

3. Al intentar mostrar los resultados de desplazamiento, me indica que no existen resultados, adjunto imagen.
Agradecido por su tiempo.
-
1170
Le adjuntaré el archivo de modo que si gusta puede analizarlo directamente desde alli.
Saludos tutor @miguelruizautopipe
-
Buenos días @Josesoglia ! 😄

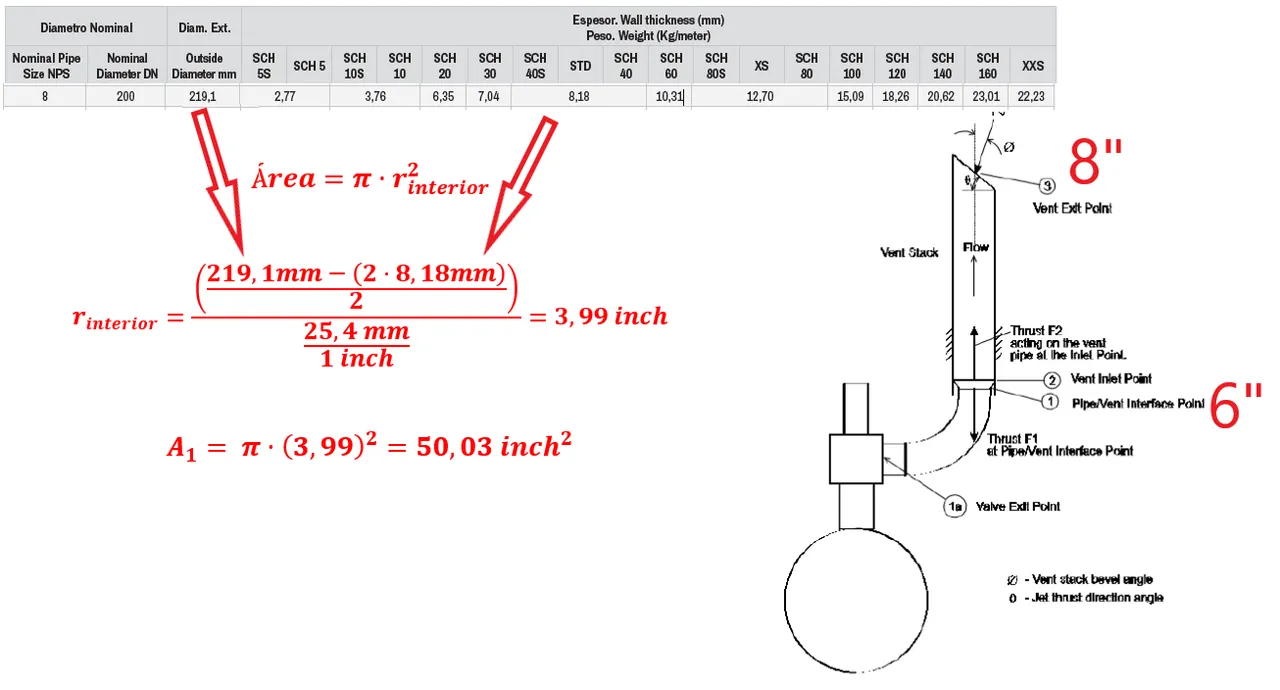

Sí, claro, cómo no. Te adjunto el cálculo del área A1 (la tubería de descarga de 8″) valiéndonos de las tablas de la lección de dimensionamiento y sabiendo la expresión del área de un círculo.

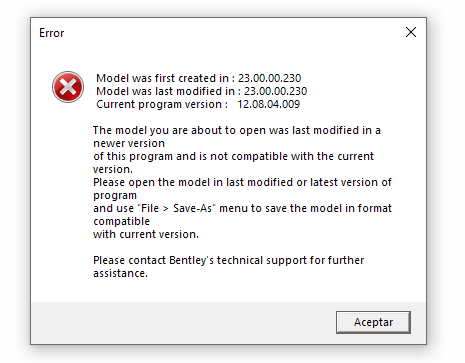

En cuanto al modelo, veo que aún sigues trabajando en la versión de Autopipe 23. Esto no me permite abrir tu archivo (Imagen).
Pero no te preocupes, creo que puedo ayudarte igualmente. Viendo las imágenes que me adjuntas todo parece indicar a que no están definidos los analisys set para los análisis modales, y parece que el nodo C04 no se une a la tubería y por eso arroja ese error también (unestable). Revisa que los analisys sets están correctamente configurados según la lección teórica y que el nodo C04 está correctamente unido a la tubería.
Prueba a ver y me comentas (o puedes exportar a la versión anterior de Autopipe para enviarme los archivos y poder abrirlos)
Saludos!
-
1170
Saludos tutor, @miguelruizautopipe ,
Pude resolver el Área, sin embargo, sigo sin poder encontrar la solución del modelo de “Disparo de PSV”, le adjuntaré el archivo en la versión anterior, a ver si puede ayudarme a ver donde tengo el error. Saludos.
-
¡Hola @Josesoglia !

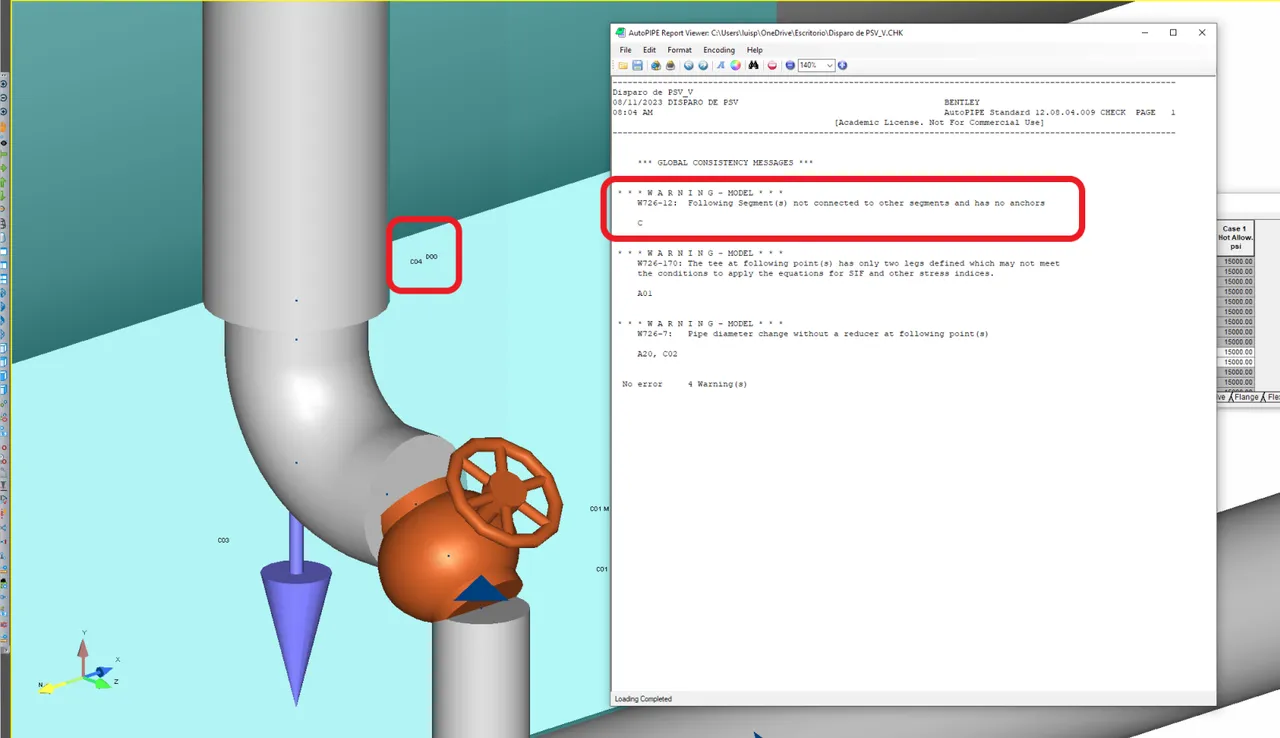

Parece que el origen de todo es que el segmento C no está correctamente conectado en la tee. Prueba a modelarlo de nuevo de forma que el aviso sobre el segmento desconectado desaparezca del Consistency Check.

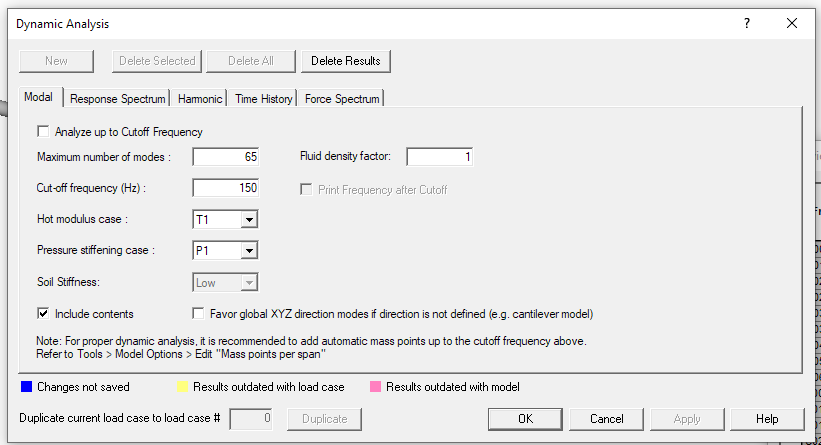

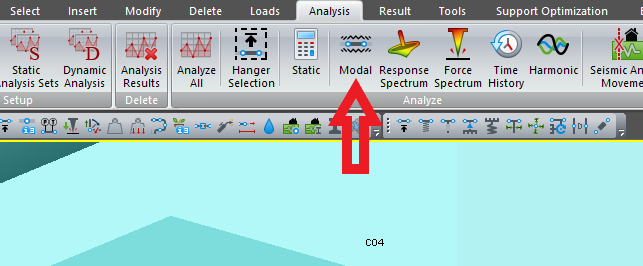

Una vez resuelto, recuerda ejecutar en análisis modal antes de analizar el sistema dinámico completo. Para ello puedes definir el sistema y hacer click en el botón “Modal”. Sin los resultados modales el sistema no puede resolverse dinámicamente.
Prueba con estos dos cambios y coméntame qué tal fue 🤓
Saludos!
-
-
-
-
-
