Ejercicio Dynamic Response. Envelope
Saludos tutor @miguelruizautopipe

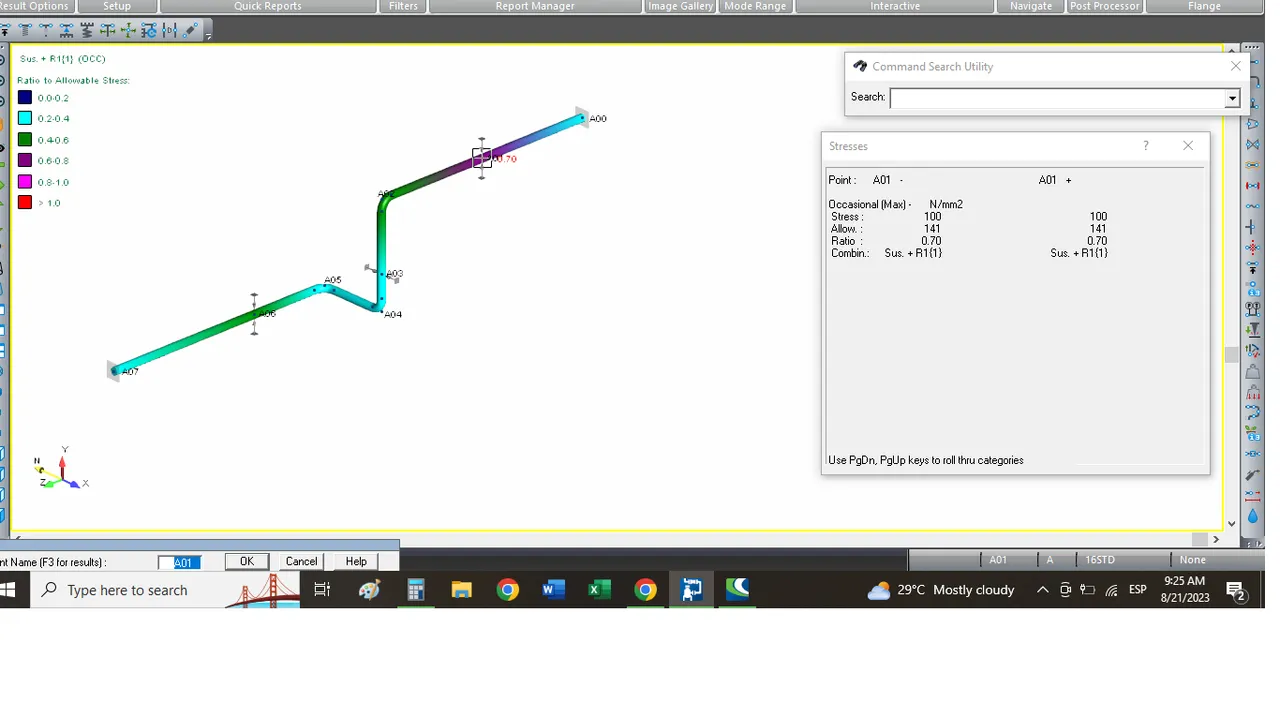

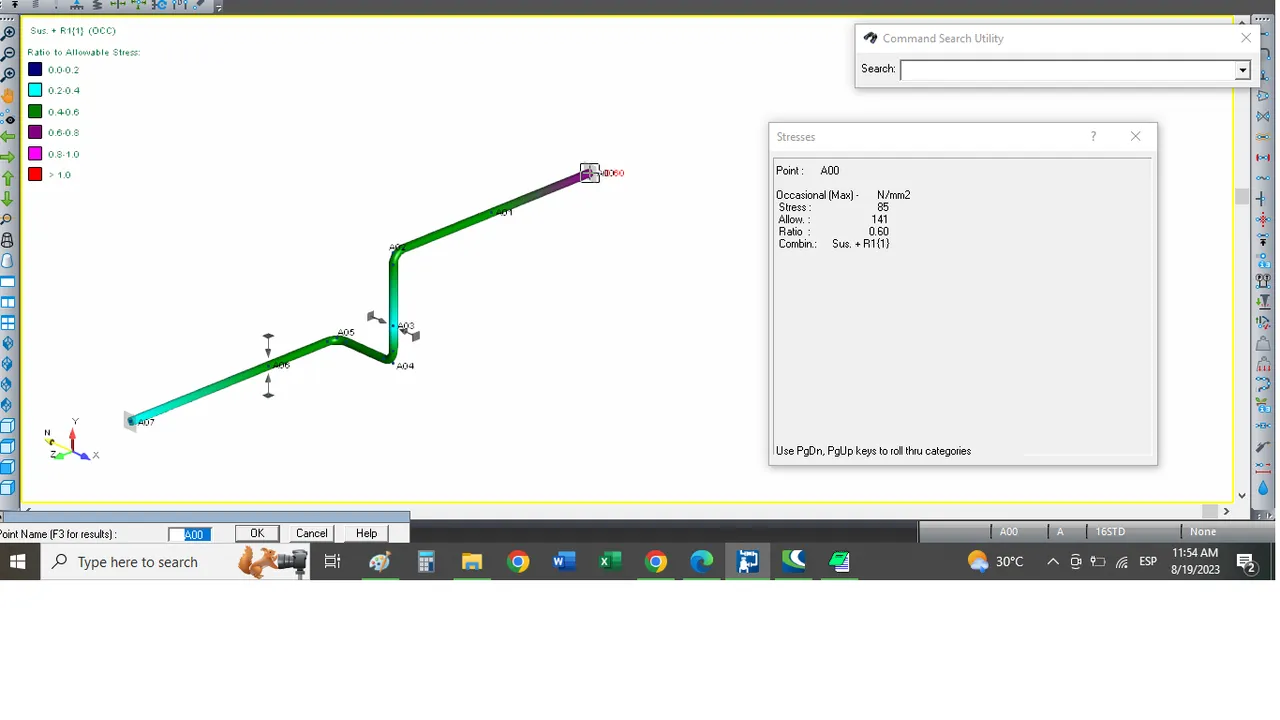

Paso a mostrarle las pequeñas modificaciones (De soportería) que realice en el modelo Envolope, de modo que cumpliese con los Ratio permitidos de Estrés, y de esta manera me indique si estoy en lo correcto. (Imagen 1). Aprovechando este apartado, me gustaría conocer como reducir el Estrés en el punto A00 (Justo donde se encuentra en Anchor).

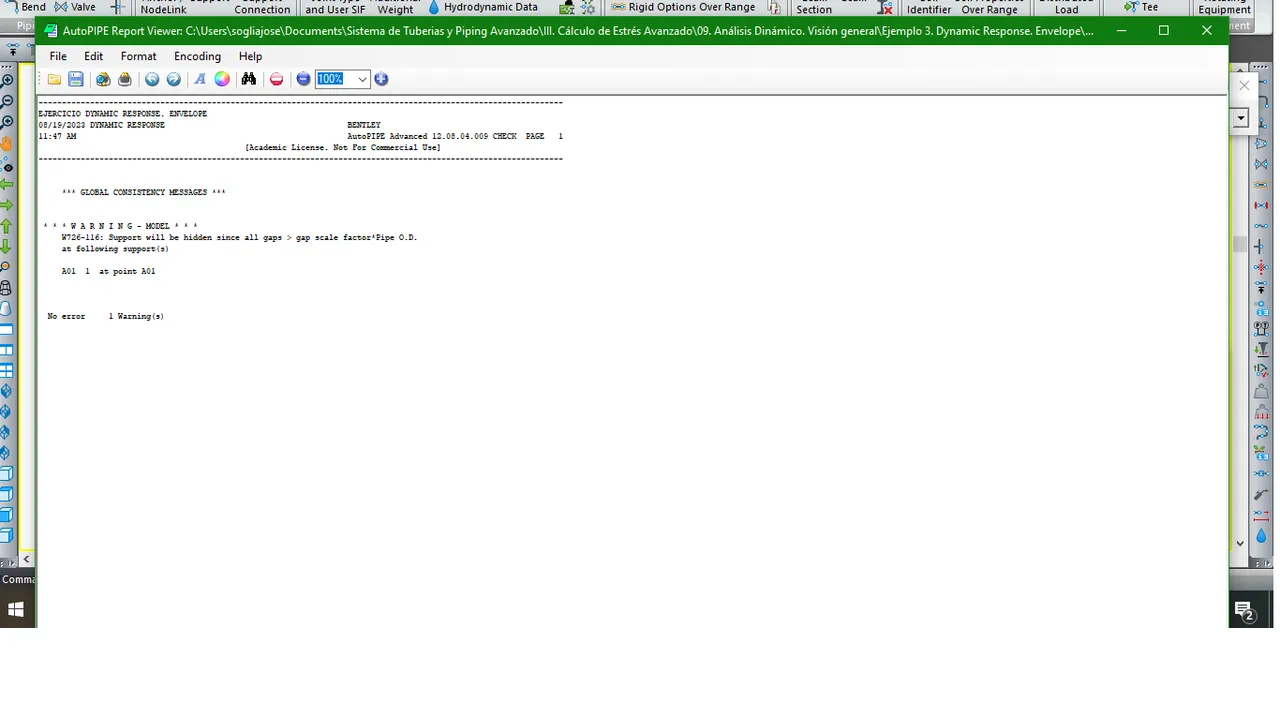

También, quiero comentarle que en el punto A01 coloque un soporte del tipo Guía con GAP de 2540 por por los 4 lados, a modo de darle holgura a la tubería. Pero, se me oculta el soporte en el modelo y, quiero saber como puedo hacer para que quede visible. La razón, es que me sale un warning, se lo muestro para que me lo explique un poco mejor. Lo que entiendo es que el soporte fue ocultado debido a los GAP, sin embargo, no se como solucionarlo, espero su respuesta para comprenderlo mejor. Imagen 2.

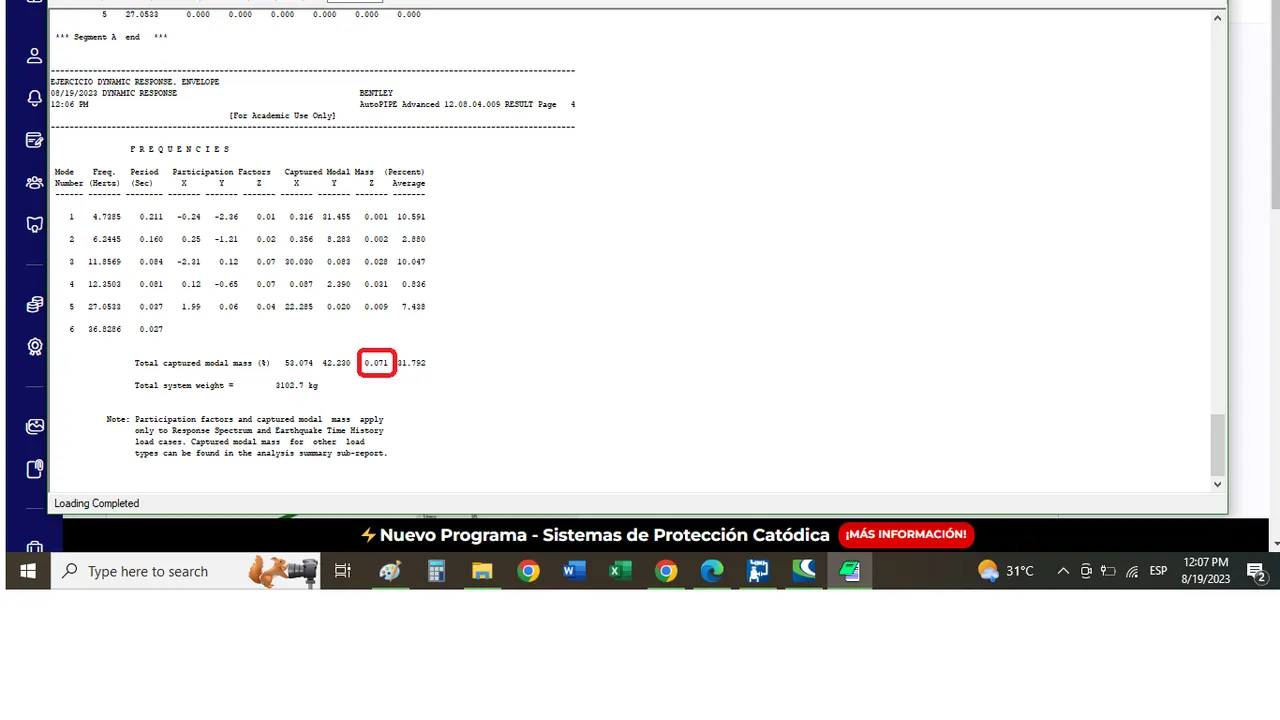

Como tercer punto, al observar los resultados veo que la Masa total capturada en Z es de 0.071, estaría correcto este valor? (Imagen 3). Generalmente, ¿Existe algún intervalo en la práctica donde pudiésemos considerar estos valores como correctos o no?. Siguiendo este apartado, probé colocando Automatic (A) en el “Mass point per Spam” y los valores de la Masa total capturada me aumentaron, el valor en Z paso de 0.071 (como les comente anteriormente) a, 0.196; X me resulto 50.608 y Y: 56.825, para un promedio de 35.876. ¿Qué tal están esos valores?
Muchas gracias por su tiempo,
Saludos.
-
4 Respuestas
-
Buenos días @Josesoglia !
Bienvenido al fascinante mundo de las vibraciones! 🤓 Vamos a ver en detalle lo que planteas.
1. El modelo estaría correcto así, un ratio de 0,60 para cargas ocasionales es un valor más que aceptable para que un sistema funcione. Al principio tenemos mucha fijación porque las tensiones estén en torno al 0,2 o 0,3 en todos los casos pero a veces es poco práctico y complicado de llegar a esos valores. Las soluciones para sistemas avanzados deben oscilar entre el 0,5 y el 0,7 en ratios de tensiones.

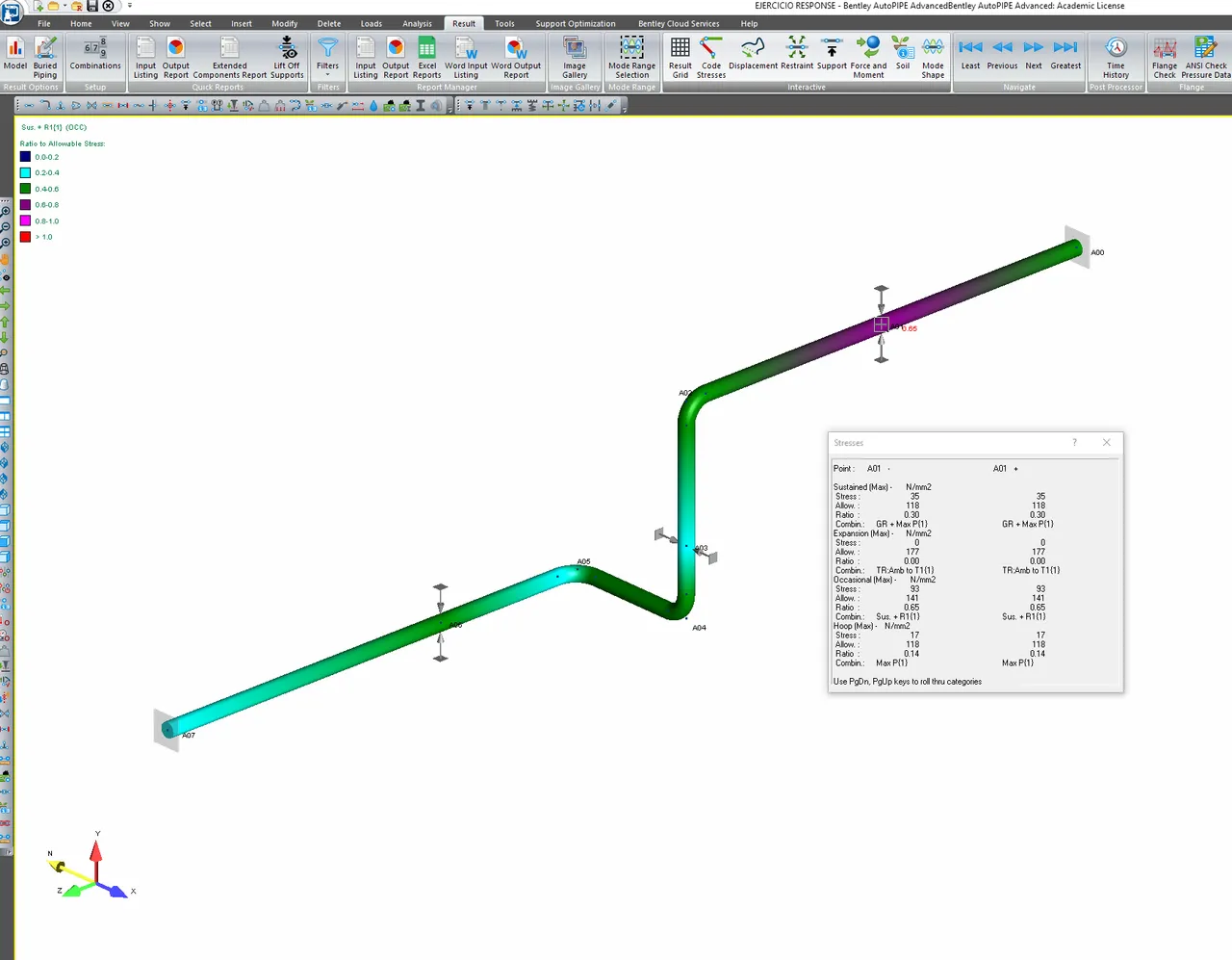

No obstante, si quisieras trasladar los esfuerzos para alejarlos del Anchor puedes colocar una guía intermedia con gaps a los lados, tal como te muestro en la imagen 1.
2. Autopipe tiene registrado por defecto que a partir de 2540mm considere el soporte como inexistente. Realmente especificar un gap de 2 metros y medio es algo que no se da en la realidad y es una forma de indicar que esa dirección está libre. Yo no te aconsejaría modificar este valor ya que un gap de 2540mm es imprácticable.

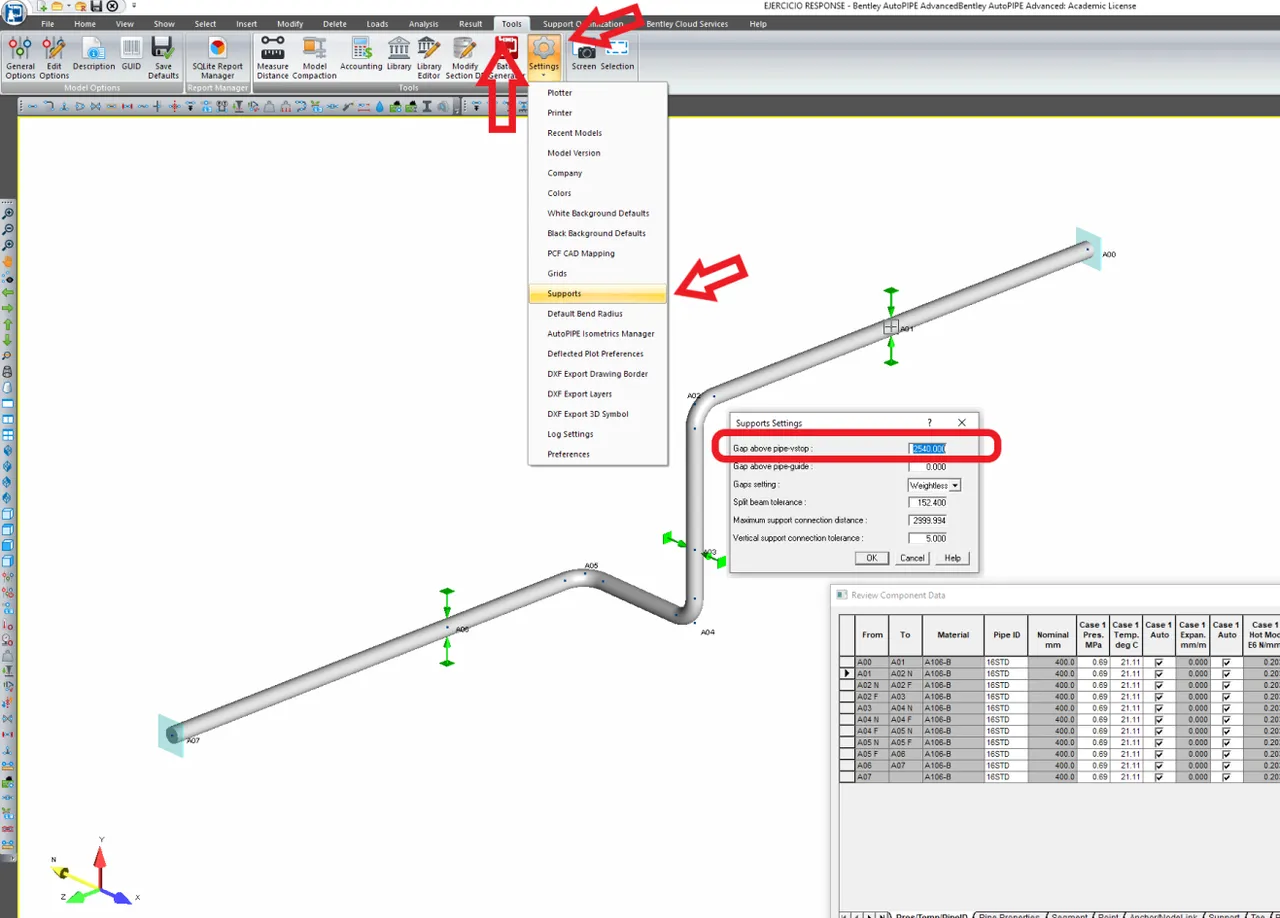

No obstante, si quisieras modificarlo puedes ir a la pestaña Tools>Settings>Support (imagen 2). Se abrirá un cuadro de diálogo donde podemos cambiar la tolerancia por otro valor en lugar de los 2540. Si pusieras, por ejemplo, 3000, el soporte aparecería de nuevo. Pero, ¿realmente quieres diseñar un soporte con ese gap? 😅
3. Son valores aceptables que indican que los modos de vibración actúan muy poco en la dirección Z y tienen gran importancia en X e Y, realmente el valor de masa total capturada sirve para tener una aproximaxión de cuánto está influyendo el missing mass.

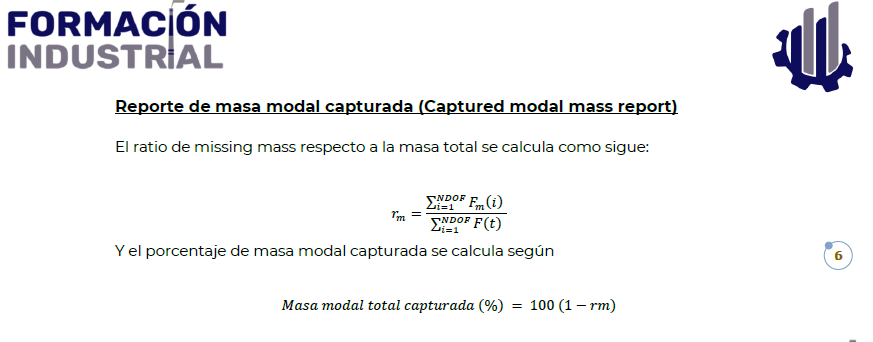

Ten en cuenta que la masa total capturada es 100(1-rm). Siendo rm el ratio de missing mass entre masa total del sistema
Por tanto cuanto menor sea la “Importancia (valor)” del missing mass, mayor será la masa capturada y menor corrección estaremos haciendo al sistema. No es necesario centrarse en obtener el 100% unos valores de en torno al 50% en los ejes importantes son aceptables.
Espero te sirva José! 😁
-
1170
Perfecto tutor @miguelruizautopipe , aclarado los puntos.
Sin embargo, quede con la duda sobre:
1. El GAP en los soportes: Iniciando el curso colocábamos mucho este valor (2540), entonces, tengo entendido que ese valor depende de cuanta holgura queremos que tenga nuestra tubería. Por ello, en este caso ¿Cuál valor aproximado me recomendaría usted?. Porque, no logro visualizar bien en la imagen que valor le dio a los GAP de la guía que me indico, ¿Pudiese indicarme cual fue el valor? Por favor. Yo le coloque 500 como valor de GAP en los lados y me resulto de la siguiente manera (Ver imagen), lo veo bastante aceptable.

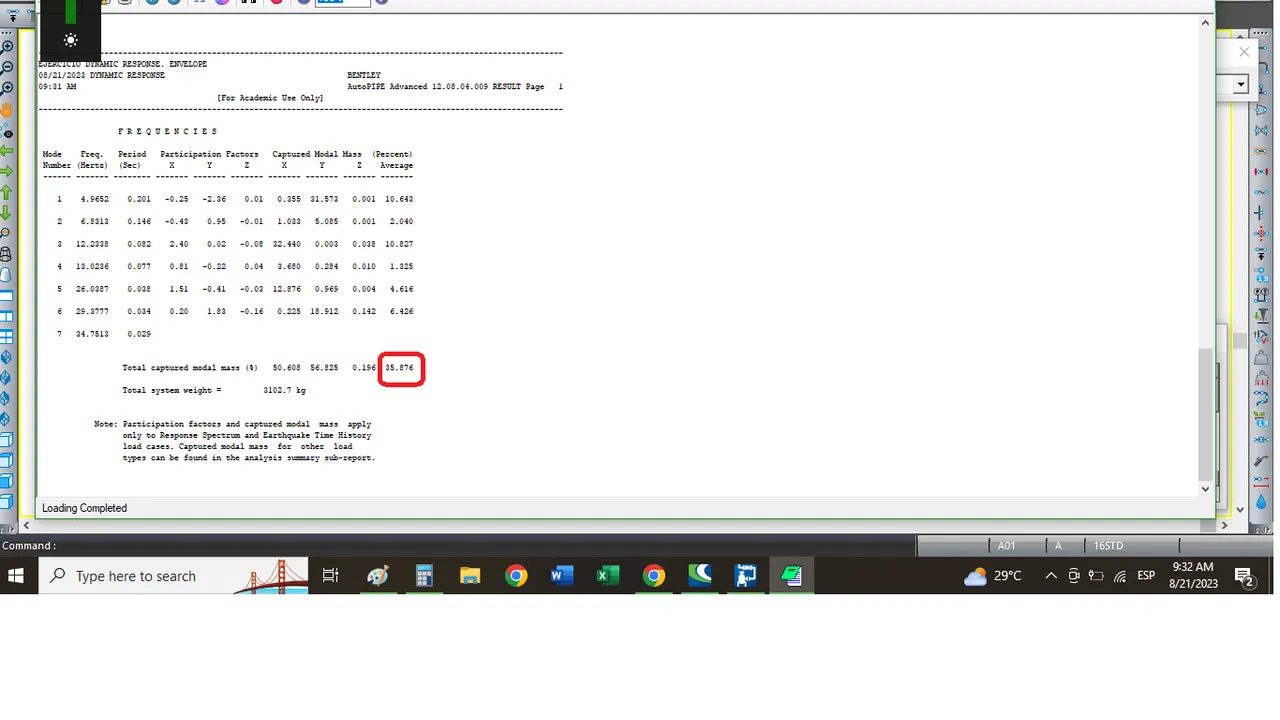

2. ¿Dónde pudiese visualizar el valor del ratio de la missing en el resultado del ejercicio? Y, El valor de la masa total del sístema, ¿Sería el porcentaje que nos arroja el % total de masa modal capturada? (Adjunto imagen donde la señalo). Por favor, si me puede apoyar donde visualizo estos dos resultados, le agradezco.
Agradecido siempre por su tiempo,
Saludos.
-
Buenos días @Josesoglia !

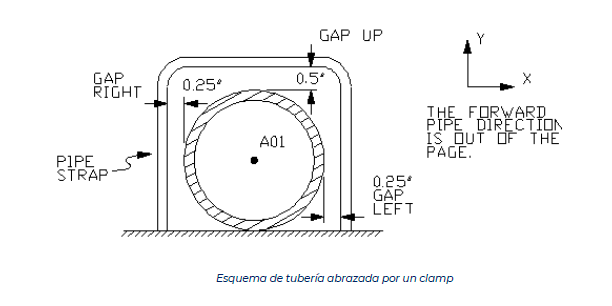

El GAP es un valor que permite el movimiento de la tubería según la cantidad indicada. 1mm, 2mm…etc. Recuerda en las lecciones de modelado de soportes reales como especificábamos pequeños gaps para modelar guías con holgura. (Imagen)
Especificar un valor de 2540mm sirve para liberar el soporte en esa dirección por completo, por eso desaparece la flecha en la dirección del gap que liberamos.
En la captura del modelo que te envié indiqué un gap de 0 (ningún gap). Creo que sería interesante que revises nuevamente las lecciones de soportado donde se habla del gap para que puedas comprenderlo mejor. Un GAP de 500 sería innecesario ya que la tubería de ese modelo no llega a desplazarse 500mm.
En cuanto al missing mass, es una herramienta matemática para llegar al ratio de masa capturada y no es visible en los reportes. Realmente no es necesario obtenerlo ya que es un medio de llegar a la masa total capturada, que es el concepto que sí nos interesa.
Espero te sea de utilidad, pregunta todo lo que necesites, las vibraciones son un tema complejo 😁
Seguimos en contacto, Saludos!
-
1170
Perfecto tutor, entendido, muy agradecido siempre por sus respuestas y disponibilidad. @miguelruizautopipe .
Saludos!
-
-
-
