  • Equipo en SKID

    Publicado por Hernán Emiliano Fuentes el 4 de septiembre de 2023 a las 01:31

    Hola @ndfernandez
    Quisiera consultar cual sería un flujo de trabajo correcto en Plant3D para desarrollar un equipo en un skid (o un equipo paquetizado), por ejemplo un separador trifásico que venga con todo su piping asociado, valvulas de control, dispositivos de medición, etc.

    Y si consideras indicado este software para desarrollar un paquetizado, o si es conveniente plantearlo en programas como solidworks o inventor.

    Muchas gracias. Saludos!

    Nicolás David Recio respondió hace 8 meses, 2 semanas 2 Miembros · 3 Respuestas
  • 3 Respuestas
  • Nicolás David Recio

    Miembro
    4 de septiembre de 2023 a las 16:36

    Buenas!!! ¿Cómo va todo? A ver, es un tema interesante… Desde luego se puede hacer en Solidworks o en Inventor como un equipo “mecánico” y luego exportarlo a Plant con las bridas de vinculación.

    Sin embargo, considero que se puede hacer el conjunto en Plant y sacar los isométricos, listados de materiales etc. Y posteriormente una vez el equipo esta 100% definido, realizar un bloque de el y meterlo como bloque con las bridas de vinculación. Pesaría menos que un modelo de otro programa y de última, si haces algun cambio, es más simple hacer un cambio en el bloque y volver a exportarlo en el mismo Plant.

    A criterio de cada uno. Yo salvo que el cliente pida en otro formato, prefiero hacer todo en el Plant. Sobre todo, porque para planos de detalle los haces en Inventor en un tanque por ejemplo, pero para el volumen y las conexiones, con las medidas generales, más que de sobra para hacer el volumen en el mismo Plant.

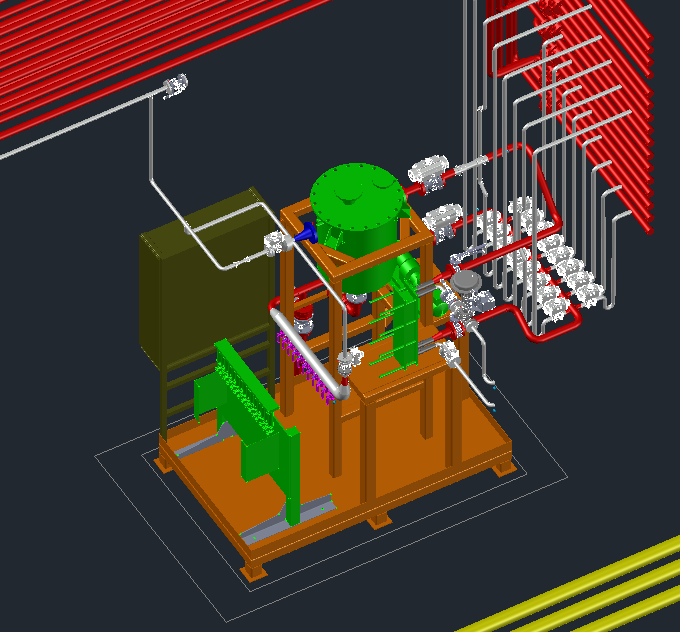

    Por ejemplo, este es un skid creado de esa manera…

    Un saludo!

    • Hernán Emiliano Fuentes

      Miembro
      6 de septiembre de 2023 a las 14:44

      Perfecto @ndfernandez
      Gracias por la respuesta. Cómo sería tu flujo de trabajo para desarrollar estos skids?

      • Nicolás David Recio

        Miembro
        9 de septiembre de 2023 a las 11:55

        En este caso, modelo estructura y después modelo mecánico. Posteriormente piping y por último eléctrico. Siempre uno dentro del otro. Así elijo que mostrar o no en los planos, y para modificar, pueden trabajar dos o más a la vez porque los modelos no son los mismos. Y una vez el skid funciona y está terminado, guardo el conjunto como bloque. A ese bloque lo convierto como máquina de plant y le doy los puntos de vinculación y listo.
