Publicado por Jose García González el 4 de octubre de 2023 a las 08:02No tengo experiencia en Piping, ni el P&ID, no soy diseñador de Piping.
He comenzado el curso hace poco, y he seguido los videos, pero al empezar a realizar el P&ID de la práctica “PID FILTRO PRENSA” no se cómo poner el “inicio” de la linea.

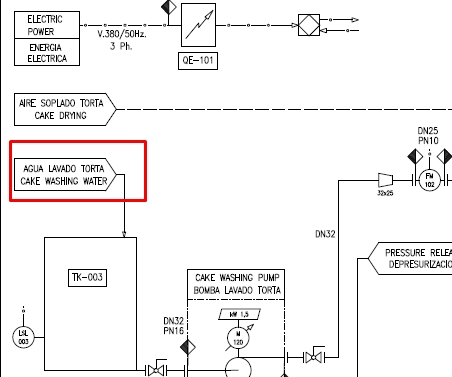

Envio una captura en la cuál enmarco en rojo lo que “no se poner”.
Nicolás David Recio respondió hace 6 meses, 1 semana 3 Miembros · 5 Respuestas -
5 Respuestas
-
hola @jose Garcia González, Lo que indicas en la imagen es información anotativa de Plano, no hes información inteligente como puede ser un tag,esta solo se visualiza en el Plano. Primero genera un rectángulo, sigue con botón secundario”add vertex”…ya tendrías la figura hecha. Conviértelo en “p&id objet”. yo lo guardo como “non engineering”. después en HOME vete a la ventana ANNOTATION,yo personalmente escribo con “multiline text”. tienes un montón de tutoriales en you tube desde hacer rectangulo,circunferencia,anotacion,etc…
no obstante, te insto a preguntar al tutor iniciando en la pregunta a @ndfernandez que es el tutor de este curso y mejor que el nadie te va a explicar, esperó haberte ayudado, un cordial saludo.
-
Muchas gracias por la ayuda.
-
-
Hola @ndfernandez , podías indicarme algún pantallazo, o video de cómo realizar lo que indico en la consulta.
Gracias.
-
Buenas!
Ya estoy por acá después de todos los lios personales. Disculpa la demora, pero a veces pasan cosas. Así que al tema…
1) Con respecto a los textos y ese tipo de anotaciones. Si solo es un texto indicando el fluido y no va referido a un plano, como dijo Juan Jose está de lujo. Creamos un elementos, le decimos que es un “P&ID Object” y lo guardamos en una categoria. Eso seria para hacer algo rápido y de ese modo hacemos la forma que deseamos. Es simple con comandos como: Line, rectangle, circle, etc… Y claro, con Annotation ponemos el texto en el interior. Es al final un caso de Autocad normal.
2) Si vamos a hacer referencia a un plano y viene de otro equipo, eso estamos ya hablando de los “Off Page connectors” que si estan en un video.
No tiene mucha mas vuelta, lo unico si vamos a usar ese tipo de cuadros siempre para textos, conviene hacerlos objeto con el comando “Block” en ingles y de ese modo no tener que dibujarlos siempre. Basta con copiar y pegar y listo. Se puede hacer más inteligentes de manera que tengan lineas de texto en el interior preconfiguradas como los rotulos de los planos, pero no vamos a complicarnos por ahora la existencia.
Un saludo
-

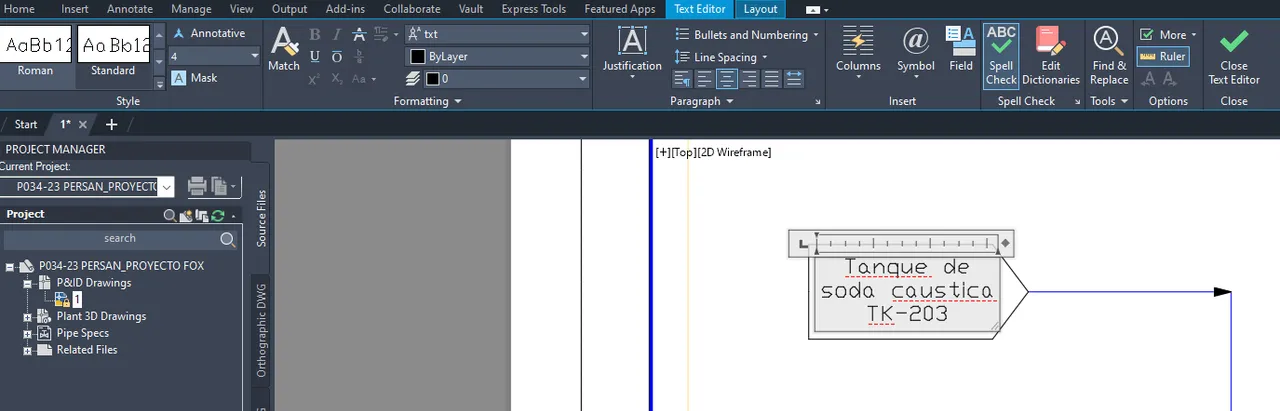

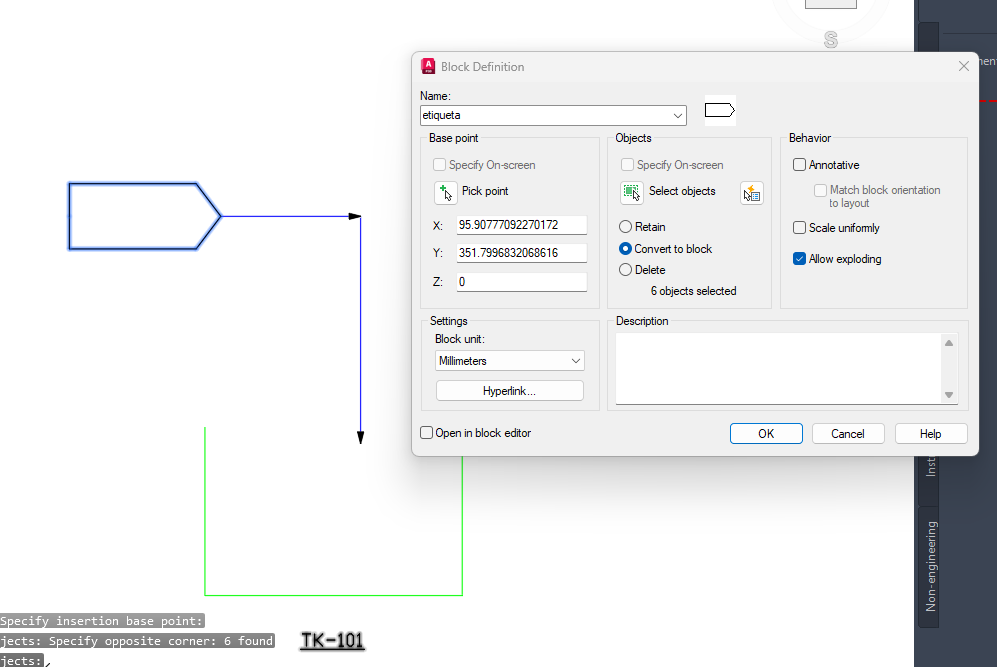

Puedes usar la simetría (mirror) para copiar una figura que haces con el comando line. Y después “Block” y creamos el bloque (imágenes 1 y 2). Para escribir en Home –> Annotation –> Text y la opcion que deseemos como Multiline Text por ejemplo (Imagen 3). Al escribir el texto se hace una nueva ventana con opciones de texto llamada “Text Editor” (imagen 4).
Saludos
-
