  • Factor de Carga Dinámica

    Publicado por jshirai el 22 de abril de 2024 a las 05:39

    Estimados.

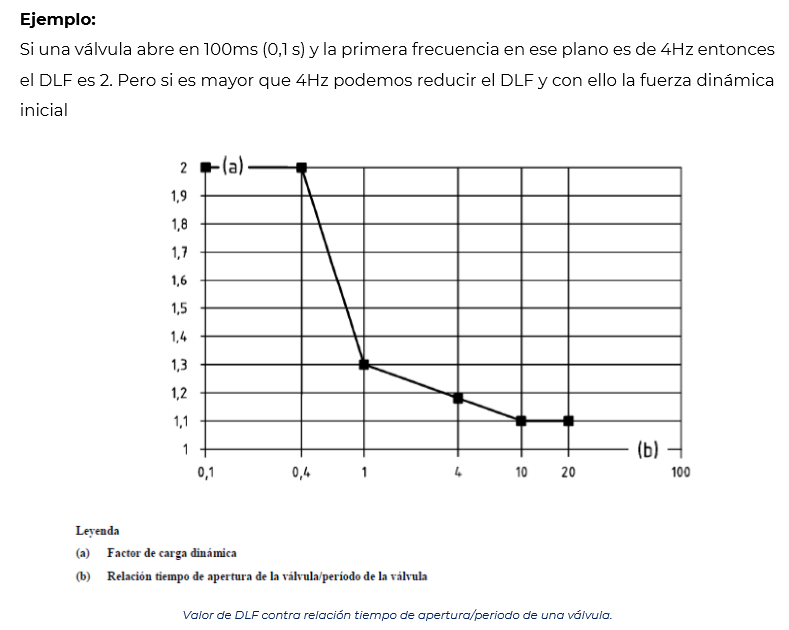

    Tengo la siguiente consulta, ¿a que se refieren a la primera frecuencia en ese plano?, no me queda claro a que corresponde la onda ¿se trata de una onda del agua cuando sale? ¿se trata de vibración de la válvula?

    quedo atento

    Saludos Cordiales

    jshirai respondió hace 2 meses 2 Miembros · 4 Respuestas
  • 4 Respuestas
  • Luis Ramos

    Miembro
    22 de abril de 2024 a las 08:57
    8505
    Tutor
    Master

    Hola @jshirai !

    El DLF es un factor de aumento para la fuerza de carga dinámica según la EN13480. Una página atrás de ese gráfico podrás ver la fórmula. Sirve para incluir el efecto del disparo en el cálculo de las cargas que se aplicarán a los soportes.

    Saludos!

    😁

    • jshirai

      Miembro
      14 de mayo de 2024 a las 06:46
      184
      Alumno
      Iniciado

      Estimado Luis

      Quede con la misma duda, sigo sin entender a que se refiere con “la primera frecuencia en ese plano?¿son las vibraciones de la válvula por el disparo?

      Quedo atento

      Saludos Cordiales

      • Luis Ramos

        Miembro
        14 de mayo de 2024 a las 08:37
        8505
        Tutor
        Master

        Hola @jshirai !

        Justo! Es la frecuencia natural de la válvula cuando realiza el disparo, podemos tomar para el cálculo su frecuencia natural y calcularla según la siguiente fórmula:

        T = 0.1846 [WH^3/gEI]^1/2

        Siendo:

        • T = periodo naturl de vibración, segundos
        • W = peso de la tubería de descarga, lb

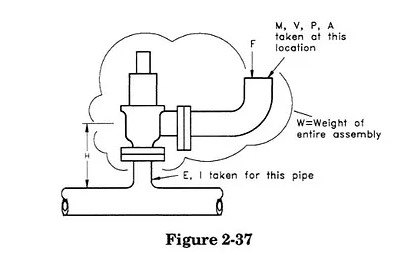

        • H = distancia desde el colector principal hasta la válvula (adjunto imagen), in
        • g = constante gravitacional = 386.4 in/sec^2
        • E = módulo de elasticidad del material de la tubería principal, psi
        • I = momento de inercia del material de la tubería principal, in^4

        Lo más cómodo es calcular las frecuencias naturales con Autopipe, pero esta sería la representación matemática.

        Espero te sirva, Saludos! 😁

  • jshirai

    Miembro
    15 de mayo de 2024 a las 02:20
    184
    Alumno
    Iniciado

    Estimado Luis, ahora si me queda super claro. Muchas gracias por la explicación.

    Saludos Cordiales
