Flechas máximas en tuberia

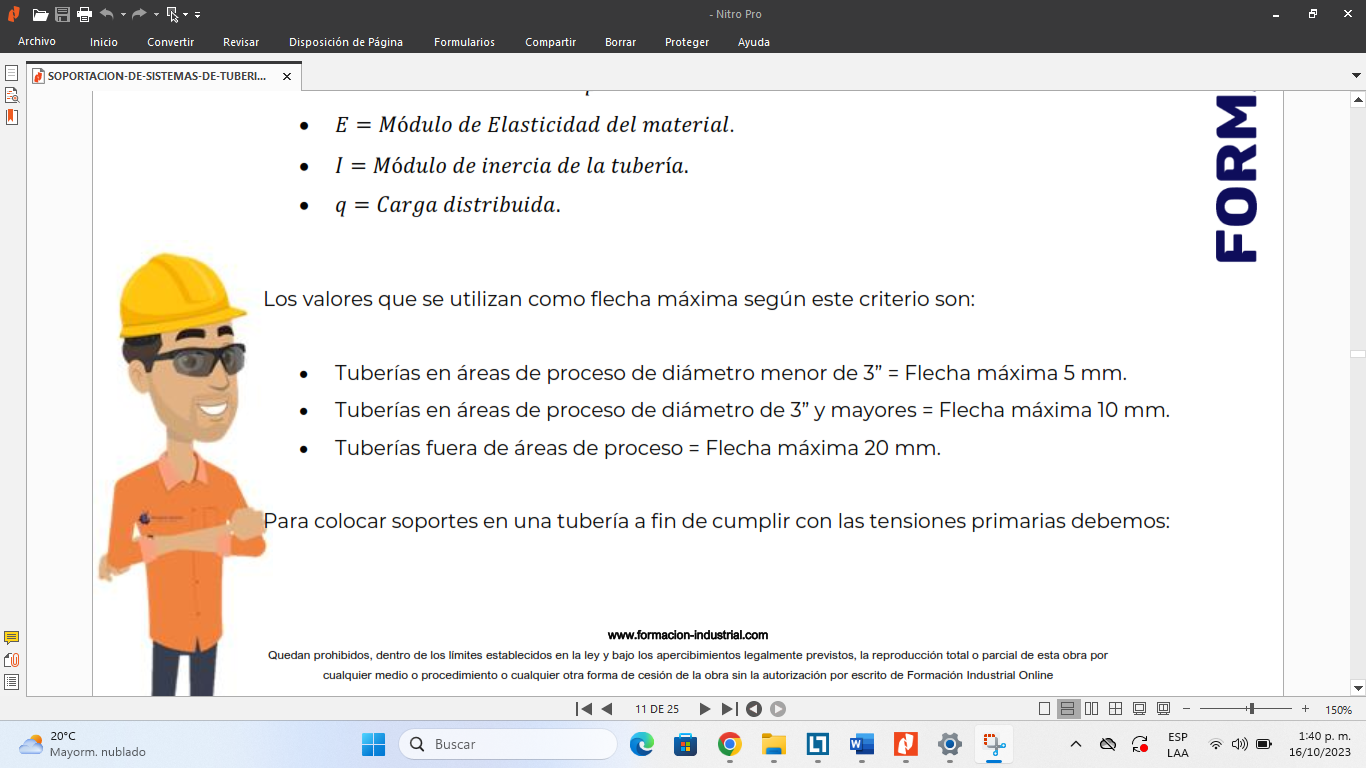

Buenos días Luis, en los documentos de le lección (imagen anexa) se nos indica unos valores de flechas máximas a cuidar en los sistemas de tubería.
las preguntas son
1. Existe algún código o norma que limite estos desplazamientos o estos son valores de referencia que se proponen al cliente durante el diseño?
2. En la ASME B31.1 se dan unas tablas que limitan la flecha a 2.5 mm, existen estas limitaciones para los otros
3. Cual seria el criterio para definir si una flecha en la linea es excesiva o tolerable?
Muchas gracias
-
3 Respuestas
-
8691
Tutor
Master
Buenos días @andresfelipegarciatoro ,
La eterna pregunta compañero, la flecha máxima! A día de hoy (al menos que yo sepa) no existe una tabla universal que nos tabule la flecha máxima permitida en tuberías.
Y, si lo pensamos con todas las variables, tiene lógica que no existan ya que dependerán del tipo de material, fluido, dilataciones, resistencia del soporte, tuberías anexas, incluso de la temperatura ambiental que podría provocar arqueamiento térmico y rebajar esta flecha. Las posibilidades son enormes, de ahí que no encontremos valores de flecha máxima, pero sí tablas como las que mencionas en la B31.1 o en el MSS-SP69, que nos dan una idea del espaciamiento entre soportes.
Nosotros os damos estos valores orientativos en base a nuestra experiencia ya que son los casos más habituales que hemos encontrado, pero deben usarse de forma general y siempre como un punto de partida.
La información de la B31.1 está referida a tuberías aisladas que transportan agua (o peso equivalente en vapor) y que no tienen en su recorrido válvulas, bridas y demás cargas localizadas (algo muy ideal) y ojo con la interpretación 👀! Lo que nos comenta es que la configuración de la línea es tal, que una deflexión de hasta 2,5mm es permisible. Es decir, que con esa separación de soportes para ese tipo de línea podríamos tolerar 2,5 mm de flecha, pero en ningún caso nos indican que la flecha máxima tenga que ser siempre ese valor (por las razones que te comentaba al principio de esta respuesta).
Ahora bien, ¿Qué criterios tomamos para la flecha?
Yo consideraría estos:
- Limitaciones de Equipos: Las conexiones a equipos (como bombas o intercambiadores de calor) a menudo tienen limitaciones estrictas sobre cuánto movimiento permiten.
- Riesgo de Vibración: Desplazamientos excesivos pueden llevar a problemas de vibración, lo que a su vez puede conducir a fatiga y fallo.
- Interferencias: Una tubería que se desplaza demasiado podría interferir con otros sistemas o estructuras.
- Tensiones en la Tubería: Desplazamientos grandes pueden inducir tensiones no deseadas en la tubería.
- Criterio del Diseño del propio cliente: A veces es el propio cliente el que ya tiene tabulados unos valores de flecha máxima a los cuales tenemos que acogernos.
Creo que con estas consideraciones podrías tomar buenas decisiones para determinar una flecha máxima excesiva o permitida 🤓 Igualmente si quedan dudas coméntamelo y lo vemos.
Saludos!!
-
566
Graduado
Iniciado
Muchas gracias por la respuesta, me queda mas claro el tema
-
648
Graduado
Iniciado
Hola, por si te sirve de guía te adjunto una tabla útil.
