GAP en soporte tipo V-STOP
Buenas tardes,
la duda que me surge con el V-STOP es que cuando la tubería es horizontal los gap por arriba y por abajo de la tubería son con direcciones (arriba-abajo), sin embargo cuando la tubería es vertical los gap de la tubería deberían ser con direcciones (izquierda-derecha) ya que si son (arriba-abajo) actúan como Line stop.
PAG 63 del temario.
-
1 Respuesta
-
3888
Tutor
Master
¡Buenos días @Fjose !

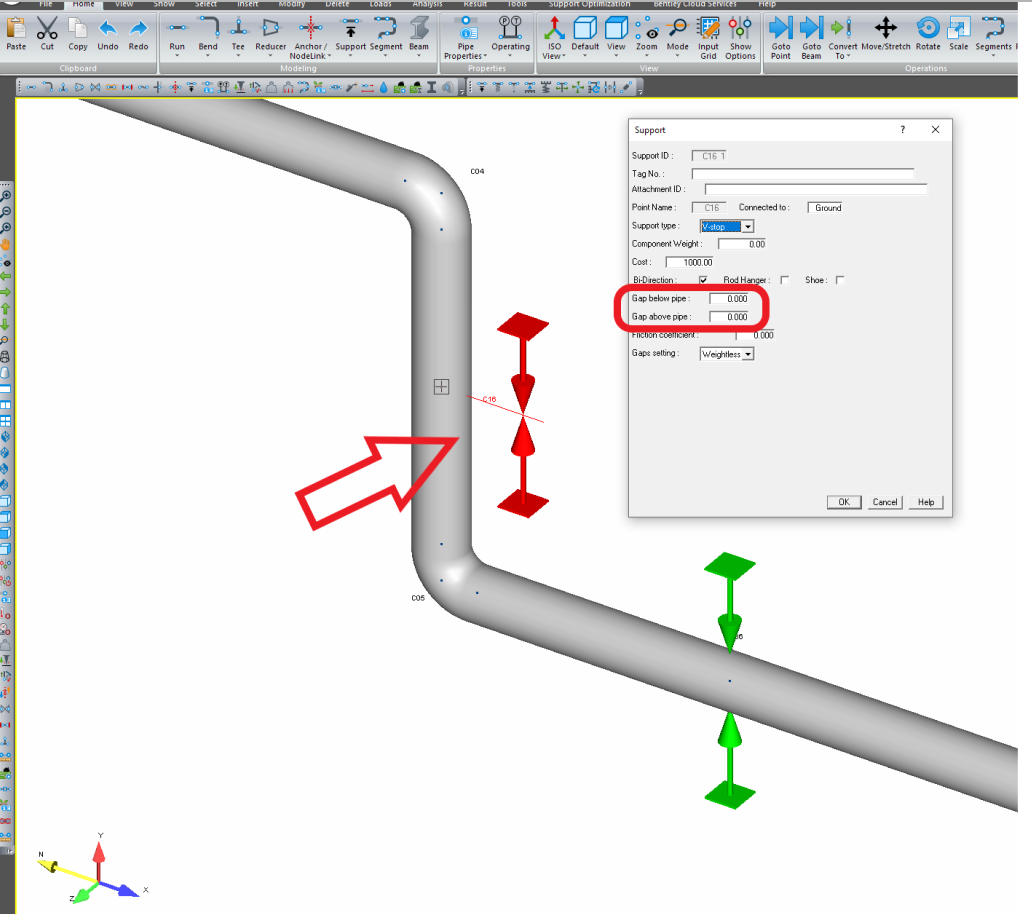

El V-Stop únicamente puede actuar en las direcciones “arriba y abajo” . Es decir, los ejes positivo y negativo del eje que consideramos vertical en nuestro modelo. Incluso aunque estemos ante una tubería vertical, los Gap seguirán especificándose como “Gap below y Gap above” pipe. (Imagen 1).

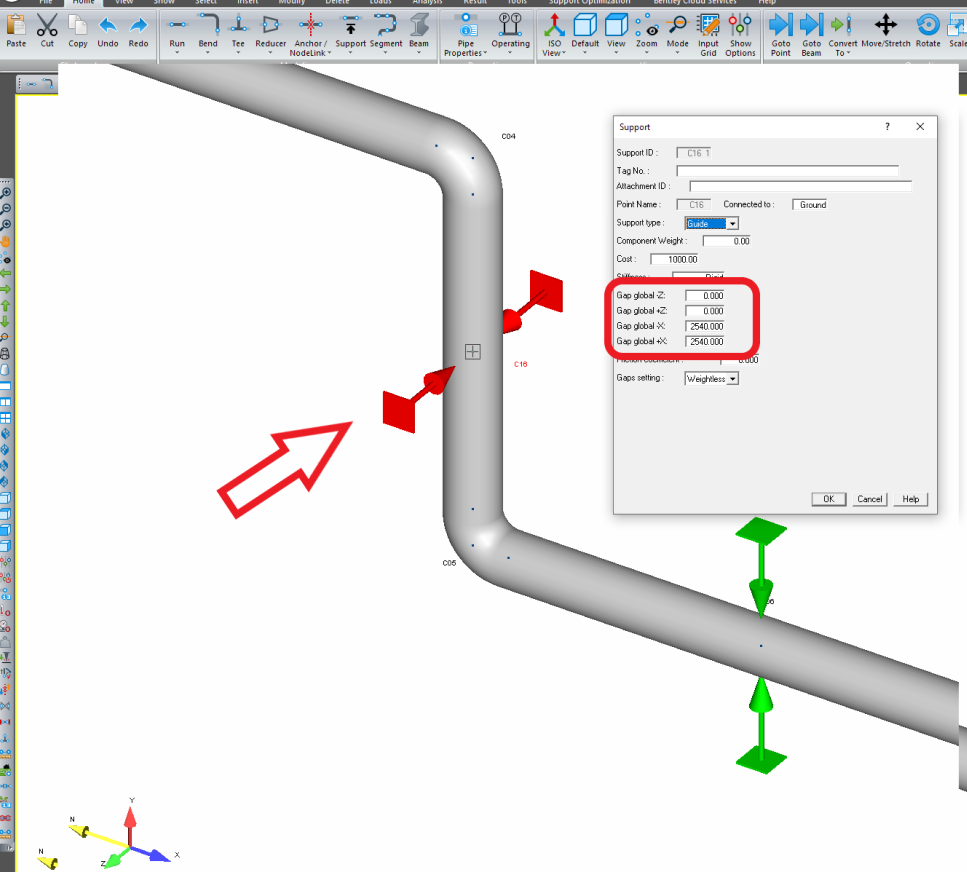

En el caso en que queramos colocar soportes haciendo las veces de Vstop restringiendo desplazamiento en una sóla dirección, tendremos que modelar una guía dejando libre uno de los ejes coordenados, especificándole un gran gap. (imagen 2).
Esta ería la forma correcta de modelarlo 😁 Espero te sirva, Saludos!
