Importar archivo .PCF de Cadworx

Publicado por Daniel Macoritto el 9 de octubre de 2023 a las 02:01

Hola, cómo están?

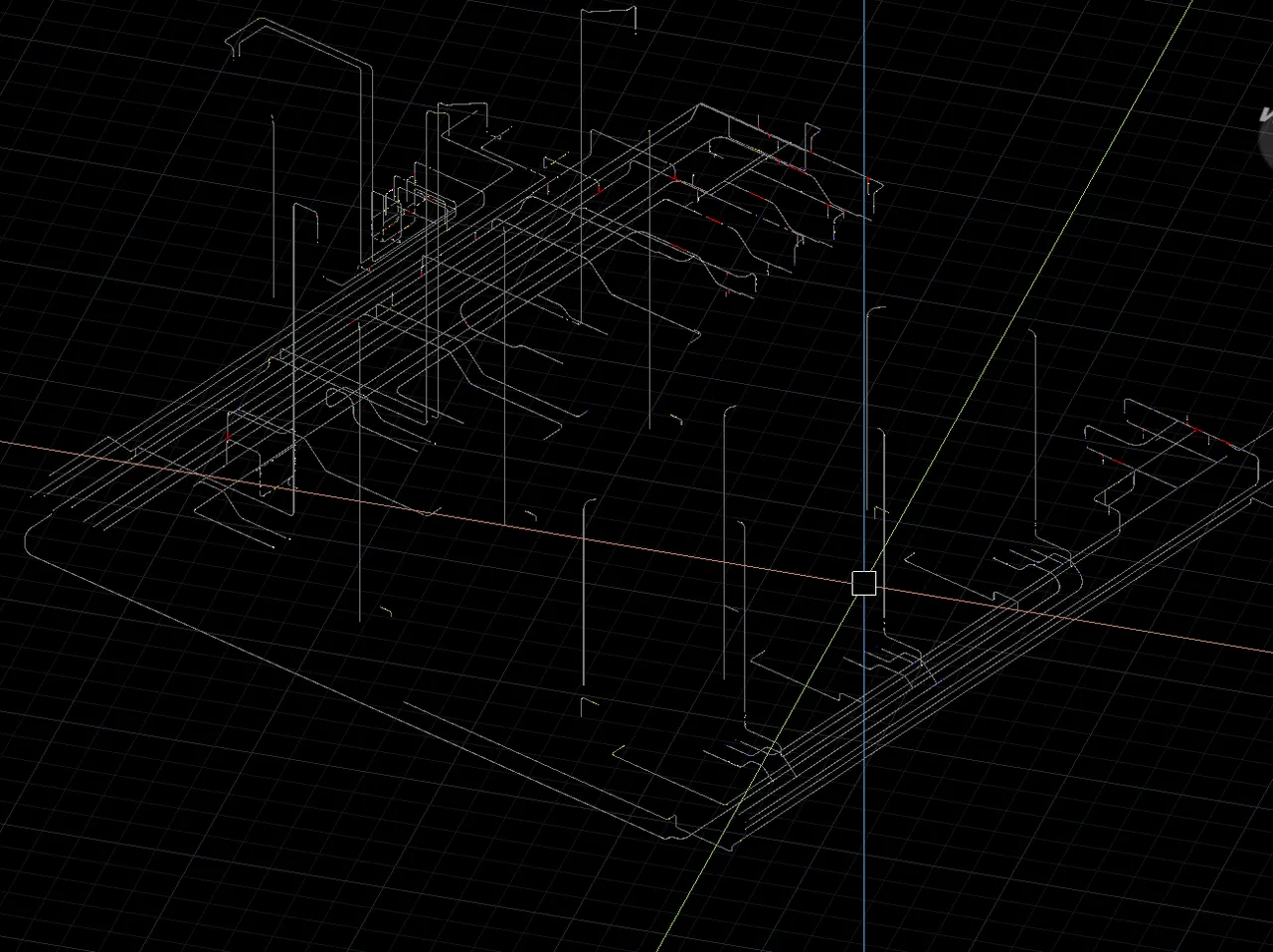

Mi consulta es cómo puedo importar un archivo .PCF de Cadworx y que si bien las specs busco equivalentes, al importarlo con el comando que tiene el Plant3D, las longitudes de la tuberías y accesorios me las toma con la escala 1:25.4; independientemente de ello, los diámetros de los caños y boquillas, están correctas.

Alguna ayuda que me puedan dar? Ya cambié el factor de inserción como se realiza en Autocad, pero tampoco resultó. Desde ya muchas gracias. Un saludo!

Nicolás David Recio respondió hace 11 meses, 1 semana 3 Miembros · 4 Respuestas
4 Respuestas

Victor Manuel Orellana Cocinero

Miembro
9 de octubre de 2023 a las 07:56

579

Miembro

Iniciado

Buenas Daniel, parece que se trata de un problema de unidades (1 pulgada = 25.4 mm), pero no podemos saber si el problema es en la exportación desde Cadwork, o en la importación en Plant 3D.

Quizás tengas creado el proyecto en pulgadas en Cadwork, y estés intentando importarlo en un proyecto de Plant 3D creado en milímetros.
Daniel Macoritto

Miembro
11 de octubre de 2023 a las 02:50

345

Alumno

Iniciado

Hola Víctor, cómo estás?

Gracias por la respuesta. El proveedor que me está exportando el proyecto de piping, tiene configurado el software en milímetros y yo tengo el Plant3D también configurado en la misma unidad. Por otra parte he intentado importarlo previamente cambiando la configuración del Plant (incluso hasta utilicé otras unidades), pero no he tenido mejores resultados.

Como Cadworx también exporta en otras extensiones, intentamos realizarlo en IGES, y lo tomé con Inventor y ahí me reconoció aunque sea las magnitudes.

Si tienen algún otra sugerencia, será mas que bien recibida!!

Soy del área mecánica y me estoy adentrando en éstos campos que me faltan descubrir.

Saludos!!!
Victor Manuel Orellana Cocinero

Miembro
11 de octubre de 2023 a las 07:54

579

Miembro

Iniciado

Sin tener el archivo pcf tampoco te puedo decir mucho más. Pero sigo pensando que en alguno de los dos procesos (importación o exportación), algo está mal con las unidades.

Ten en cuenta que en Plant 3D, además de las unidades de inserción, también están las unidades de proyecto, que se establecen al crear el proyecto, y no sé si también puede influir.

Por otro lado, también puedes abrir el archivo pcf con un editor de texto (sirve el mismo bloc de notas de Windows), y fijarte en las primeras líneas. Al menos en un pcf generado por el propio Plant 3D, existen varias líneas con las unidades (bore, co-ords, weight, bolt-dia, y bolt-length). En tu caso, creo que la línea “UNITS-CO-ORDS” debería indicar “MM”.
Nicolás David Recio

Miembro
13 de noviembre de 2023 a las 02:01

1094

Tutor

Master

Buenas @Daneil!

Acabo de ver este hilo, dado que en esa fecha estaba de descanso y otros menesteres… y como no estaba etiquetado, no me avisaba del hilo.

Una duda inicial. El proyecto tuyo en Plant, esta en unidades métricas, imperiales o mix metric que suele ser el más común? Gracias!
