  Interpretación isómetrico

  Publicado por Alberto Marcos Galán el 15 de junio de 2023 a las 20:01

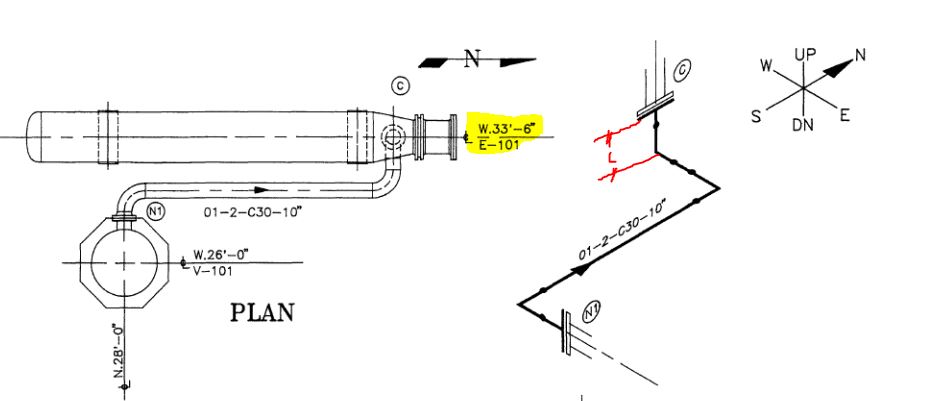

  Hola, mi duda es muy concreta. En la siguiente captura que adjunto, entiendo que la elevación de la boca de esa tubería podría indicarlo alguno de los números que marco de amarillo. En estos momentos no lo veo, pueden echarme una mano?

  Muchas gracias, saludos!



  Ramón Martínez respondió hace 10 meses, 3 semanas 2 Miembros · 1 Respuesta
• 1 Respuesta

•

  Ramón Martínez

  Miembro

  16 de junio de 2023 a las 07:50

  3802

  Tutor

  Master

  Buenos días @albertomarcosgalan ,

  No te preocupes, no es fallo tuyo, teníamos pendiente cambiar este isométrico ya que daba por hecho algunos conocimientos que no aparecían en la lección, como avances de codos o dimensiones de equipos.

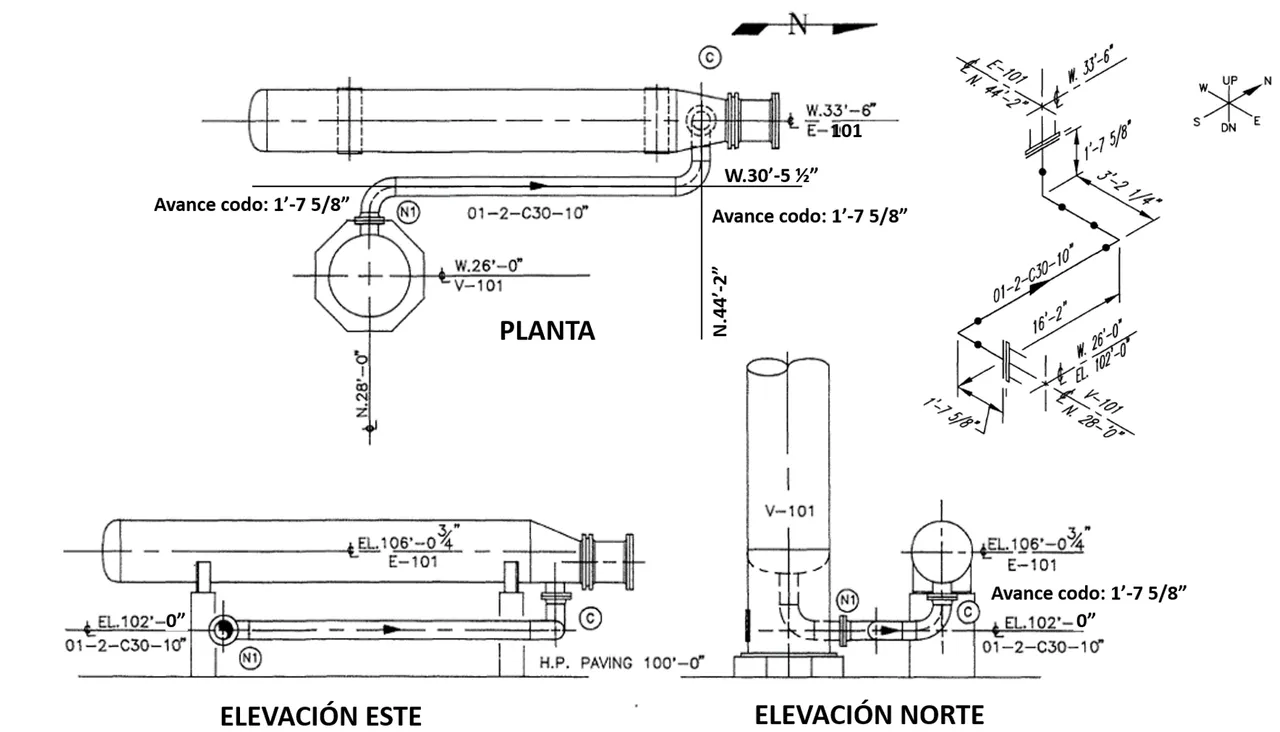

  Lo hemos resubido de nuevo con las cotas e información de forma clara para que podáis llegar al resultado final, tendrá que aparecerte algo como en esta imagen que adjunto, con notas sobre los avances de codos y alguna cota adicional para mejor interpretación,

  Saludos! 🙂
