Interpretar símbolos de instrumentos
Hola,

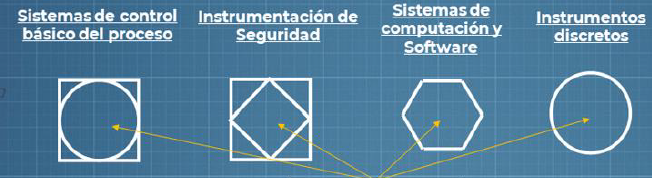

Tengo dudas acerca de la diferencia entre los simbolos de instrumentos:
1- Sistemas de control basico de proceso
2- Instrumentacion de seguridad
3- Sistemas de computacion y software
4- Instrumentos discretos
Normalmente he visto en P&ID usar el tipo (4). Podrían indicarme cuales son las características y definición de cada tipo?, para distinguirlos y usar el simbolo correcto en cada caso.
Gracias!
-
3 Respuestas
-
3835
Tutor
Master
Buenas tardes @luismigueljimenezvega ,
Entiendo tu confusión. El mundo de la instrumentación es vasto y complejo, pero una vez que comprendes los principios básicos y las distinciones, se vuelve mucho más fácil. Trataré de aclarar estas categorías:
Sistemas Básicos de Control de Procesos (BPCS, por sus siglas en inglés): Estos son sistemas que gestionan, mandan, dirigen o regulan automáticamente el comportamiento de otros dispositivos o sistemas usando bucles de control. Son cruciales para los procesos continuos en industrias como la refinación de petróleo, la fabricación de papel, el procesamiento químico, las plantas de energía, etc. Los símbolos que representan estos sistemas en los P&ID suelen incluir válvulas (con sus tipos de actuación), controladores, transmisores y sensores como los de temperatura, presión, nivel y caudal.
Instrumentación de Seguridad: También conocidos como Sistemas Instrumentados de Seguridad (SIS, por sus siglas en inglés), estos son sistemas especializados diseñados para llevar los procesos industriales a un estado seguro cuando se violan condiciones preestablecidas. Ejemplos incluyen sistemas de parada de emergencia (ESD, por sus siglas en inglés) e interbloqueos de seguridad. Auqnue también se usan para designar PLC y otros programadores. Los símbolos utilizados para representar estos sistemas en un P&ID podrían ser similares a los símbolos de BPCS, pero a menudo se diferencian por identificadores adicionales o bordes.
Sistemas y Software de Computadoras: Estos son los elementos de tecnología de la información del sistema de control de procesos. Proporcionan la interfaz a través de la cual los operadores humanos monitorean e interactúan con el proceso. Algunos ejemplos incluyen Sistemas de Control Distribuido (DCS, por sus siglas en inglés), Sistemas de Adquisición de Datos y Control Supervisado (SCADA, por sus siglas en inglés), y Controladores Lógicos Programables (PLC, por sus siglas en inglés). Estos sistemas suelen estar representados por símbolos hexagonales con identificadores específicos.
Instrumentos Discretos: La instrumentación discreta se refiere a instrumentos que sólo tienen dos estados: ENCENDIDO/APAGADO o 0/1. Se utilizan en aplicaciones donde la acción de control debe estar completamente encendida o completamente apagada. Ejemplos incluyen interruptores de límite, interruptores de presión o interruptores de nivel. En un P&ID, estos suelen estar representados por un símbolo de círculo con una letra identificadora que representa el tipo de instrumento.
Es importante mencionar que los símbolos específicos y su uso pueden variar entre diferentes estándares y empresas, por lo que siempre debes referirte a la leyenda de símbolos específica o a la documentación específica de la empresa cuando leas o crees diagramas P&ID. No obstante, esta es una buena guía para utilizarlos 🤓
Espero que esto aclare tus confusiones, y no dudes en preguntar si tienes alguna otra pregunta.
Saludos!
-
651
Alumno
Iniciado
Gracias por tu respuesta Ramón.
Observo que en la practica la mayoria de los P&ID usan el simbolo de “instrum. discreto” para los “sistemas de control basico del proceso”, ya que normalmente se usa el circulo simple para los transmisores y sensores como los de temperatura, presión, nivel y caudal cuando realmente se deberia usar el simbolo del circulo+cuadrado.
Como bien indicas, hay que ajustarse al estandar de la empresa y a leyenda que cada cual haya adaptado. Pero estar bien conocer estos detalles aunque en realidad la mayoría no usa el estandar ISA S5.1 al pie de la letra por decirlo así.
No dudes en hacer algun comentario adicional si lo ves conveniente.
Un saludo.
-
3835
Tutor
Master
Buenos días @luismigueljimenezvega ,
Así es, y bajo mi opinión es una lástima. Me he topado con decenas de Proyectos que usaban el círculo para absolutamente todo, sin hacer distinción entre la función, y yo me pregunto, Sí la norma nos da herramientas para diferenciar todo de un vistazo, ¿Por qué no usarlas?
La mayoría de las veces es por desconocimiento de los propios profesionales que trazan el plano, otras por comodidad para la empresa (a menos difícil sea una representación, más rápido es sacar planos y ahorrar costes). Al final lo que impera es la economía a costa de escrupulosidad técnica.
No obstante, a nosotros nos gusta enseñar la diferencia para que tengáis la base correcta, quien sabe si alguno de vosotros podréis introducir cambios a mejor con nuestra ayuda en empresas arraigadas. Ese sería nuestro mayor éxito 😁
Me alegra que haya surgido el debate, seguimos en contacto!
-
-
