  • Modelado de Juntas de Expansión – Unidad | Parámetros

    Publicado por Martín el 5 de febrero de 2023 a las 17:42

    Buenas tardes,

    Quisiera saber si los parámetros de rigidez axial, lateral, torsionales y de flexión son tomados desde algún catálogo de proveedores? Tendrían algún catálogo que puedan compartir? Con qué criterio seleccionan la junta de expansión a la hora de simular su efecto?

    Desde ya, muchas gracias!

    Miguel Ruiz respondió hace 1 año, 3 meses 3 Miembros · 6 Respuestas
  • 6 Respuestas
  • Miguel Ruiz

    Miembro
    6 de febrero de 2023 a las 09:14

    ¡Hola @Martin89 !

    Sí, claro, según cada catálogo de proveedores tendremos valores para las rigideces en cada uno de los grados de libertad de la junta.

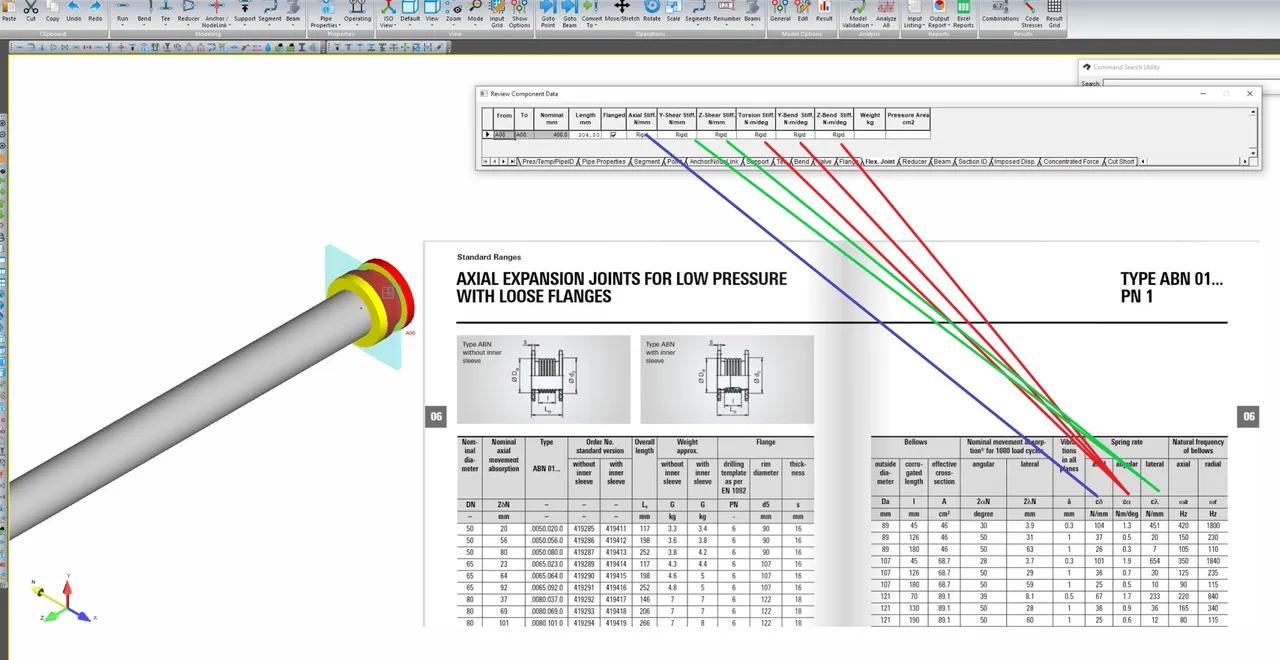

    Te he hecho un pequeño esquema utilizando un catálogo de WITZENMANN. Enlace web: https://www.witzenmann.es/es/productos/compensadores-de-dilataci%C3%B3n/compensadores-laterales/ donde podrás ver cómo se relacionan estos parámetros.

    El catálogo concreto está en formato ebook y lo puedes encontrar en este enlace: https://online.flippingbook.com/view/267448/86/ página 86-87 es una maravilla a nivel de catálogo. Prácticamente enseña el cálculo de juntas en las primeras páginas. Muy recomendable.

    El criterio de selección se basará en la experiencia y el ruteado de nuestro sistema. Aquí no tenemos reglas fijas que dictaminen si necesitamos juntas. Por ejemplo:

    Si en algunos puntos del sistema tenemos tensiones excesivas en boquillas de equipos y no podemos arreglarlo con un nuevo ruteado (la opción más barata y práctica si la Planta es nueva) sabremos que tenemos que utilizar juntas.

    Recuerda lo aprendido en el curso en cuanto a nivel de prioridad en las soluciones. En primer lugar, liras de expansión, en segundo, restricciones, y como último recurso, juntas de expansión.

    Básicamente, sabremos que necesitamos una junta cuando ninguna de las soluciones que no involucren una junta, den resultado para mitigar las tensiones 😁

    Saludos!! Me alegro de que estés poniendo en práctica lo aprendido y podamos seguir en contacto! 🤓

    • Martín

      Miembro
      6 de febrero de 2023 a las 12:47

      Una maravilla Miguel! Mil gracias.

      Saludos!

      • Martín

        Miembro
        13 de febrero de 2023 a las 17:31

        Buenas @miguelruizautopipe!

        Quisiera saber si podrías adjuntarme algún catálogo similar al de las juntas, pero para soportes de cañería,

        Qué datos debemos parametrizar en el AutoPIPE, que nos brinda ese catálogo?

        Desde ya, muchas gracias!

        • Miguel Ruiz

          Miembro
          14 de febrero de 2023 a las 08:35

          ¡Hola @Martin89 !

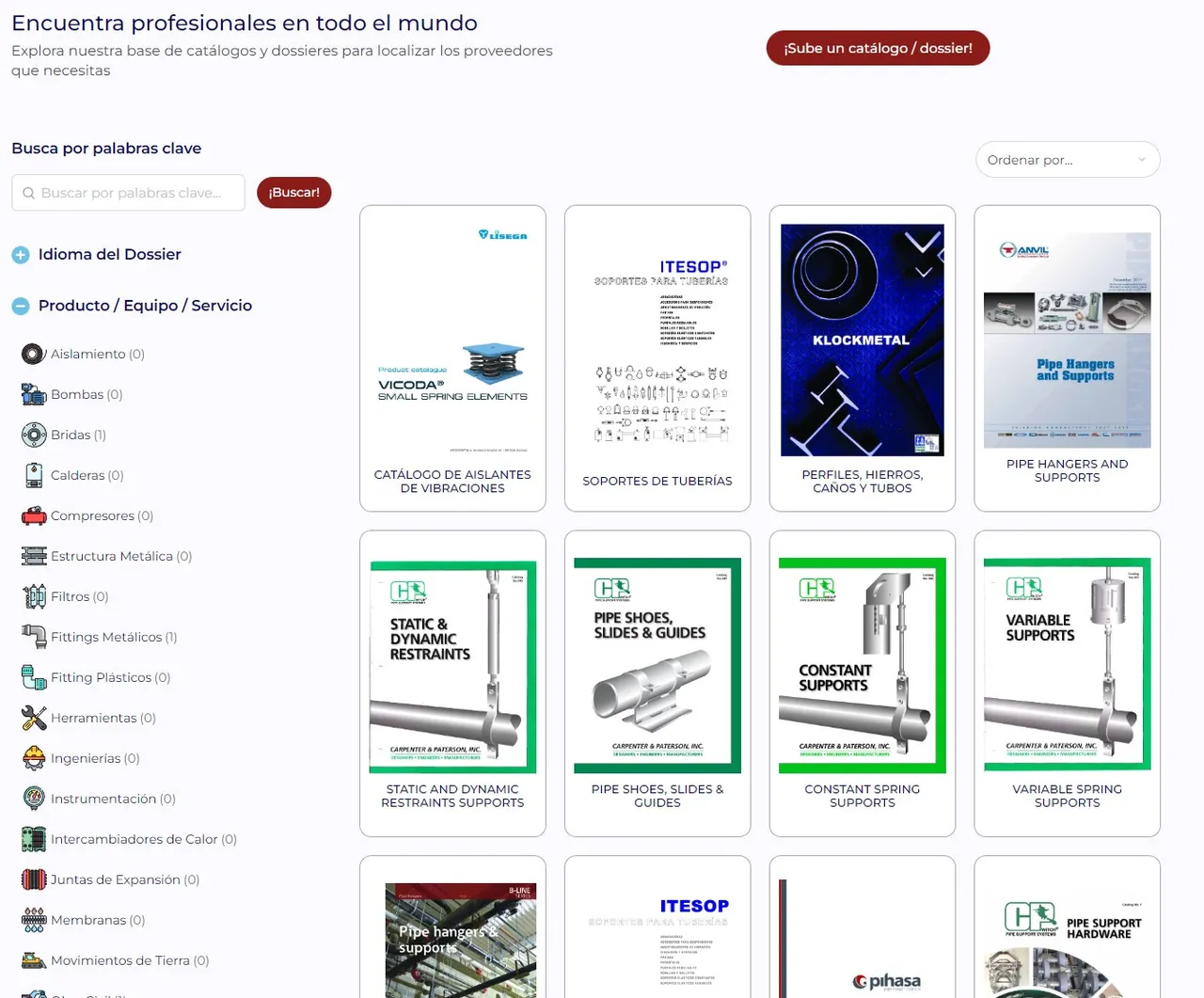

          Catálogos de soportación si que tenemos varios en el Finder (imagen).

          Con este tipo de catálogos tienes que analizar las cargas máximas que pueden soportar los diferentes soportes y compararlas con los valores que te arroje tu modelo. Así sabrás si un determinado soporte comercial soporta las cargas derivadas del estudio.

          Si utilizas varillas o soportes colgantes, tendrás que introducir la rigidez de la varilla utilizando el campo “stiffness” de los soportes.

          Saludos! 😁

    • Edwar Mancheno

      Miembro
      14 de febrero de 2023 a las 00:22

      Salduos, en caso de que la junta flexible tenga guías, que tan recomendado sería modelar la junta considerando sólo la rigidez axial, y los demás GDL rígidos?. Los catálogos de estos accesorios proporcionan valores permisibles de fuerzas cortantes o momentos?.
      De antemano gracias por su respuesta.

      • Miguel Ruiz

        Miembro
        14 de febrero de 2023 a las 08:42

        ¡Hola @Gono !

        Aunque la junta tenga guías, siempre hay que modelarla con sus valores de rigidez de catálogo, si no estaríamos incurriendo en errores de modelado, ya que no estaríamos modelando realmente el elemento real.

        Normalmente los fabricantes facilitan valores máximos de cargas admisibles (muy similar a lo que hacen los fabricantes de soportes) para asegurar que sus juntas cumplen el correcto desempeño durante toda su vida útil.

        Si te interesa profundizar más en el tema de juntas te recomiendo el curso de estrés avanzado con Autopipe (que complementaría a tu curso de cálculo y proyección) donde aprendemos, en una de las lecciones, a modelar la totalidad de juntas existentes con ayuda de Autopipe.

        Te dejo el enlace al curso: https://formacion-industrial.com/cursos/estresista-industrial-avanzado/

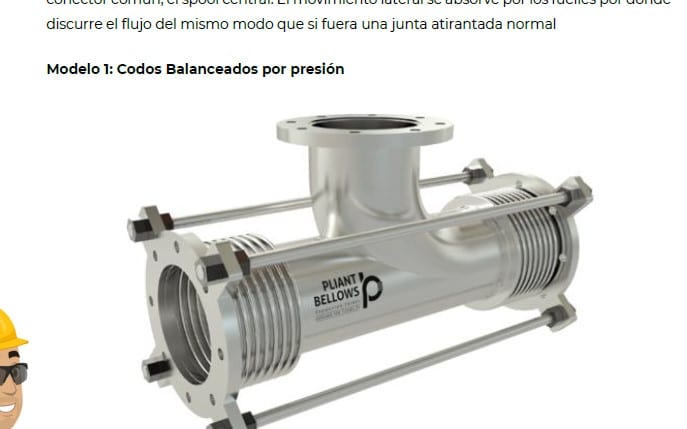

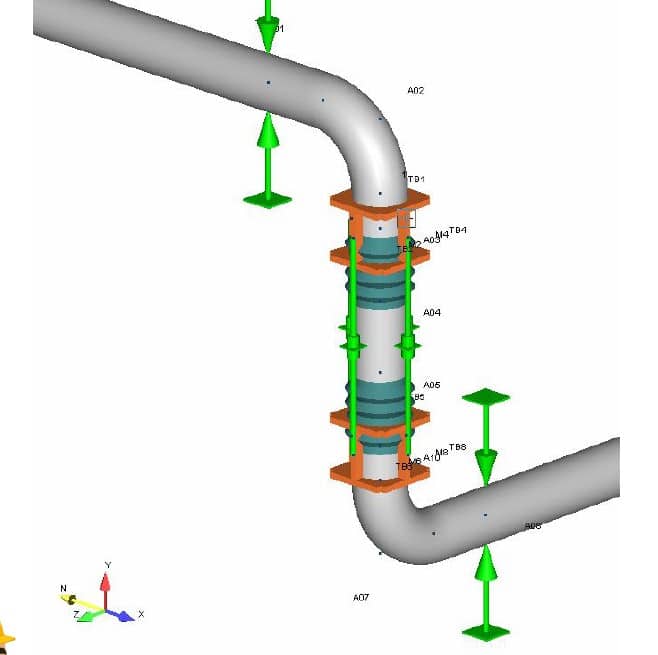

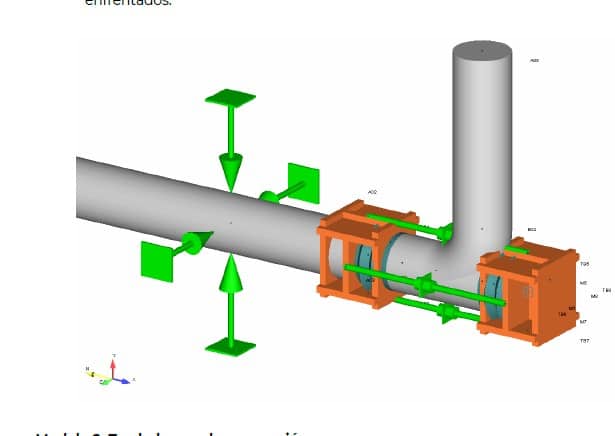

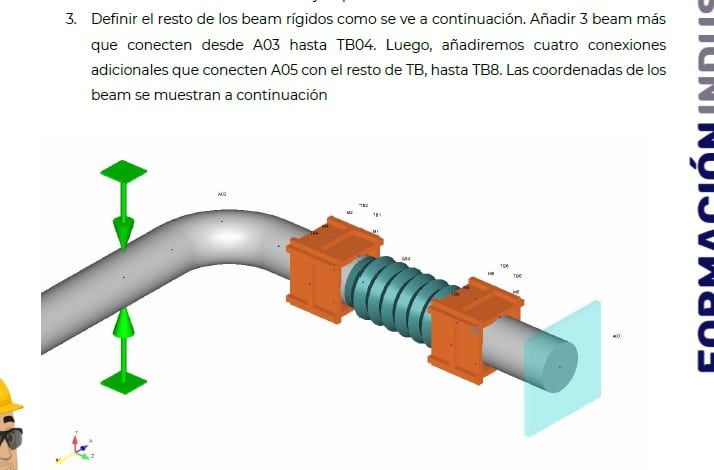

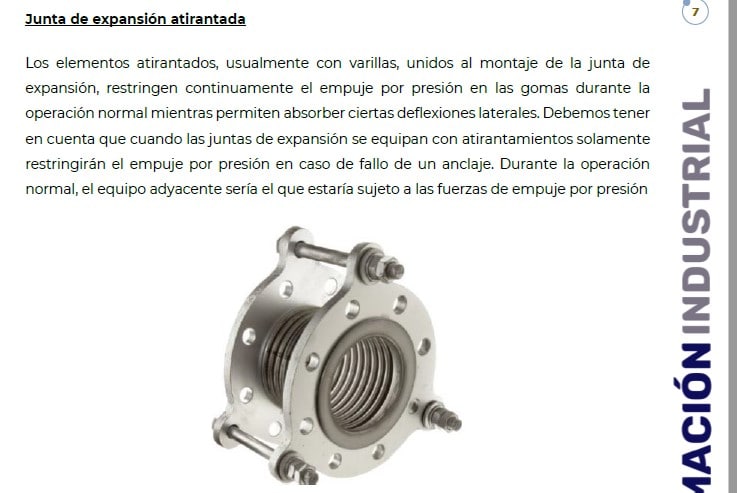

        Y te paso algunas capturas para que puedas valorarlo 😉
