Momentos dentro y fuera del plano
Publicado por Julian Andrés Guevara Hurtado el 25 de enero de 2024 a las 01:26Buenas tardes.

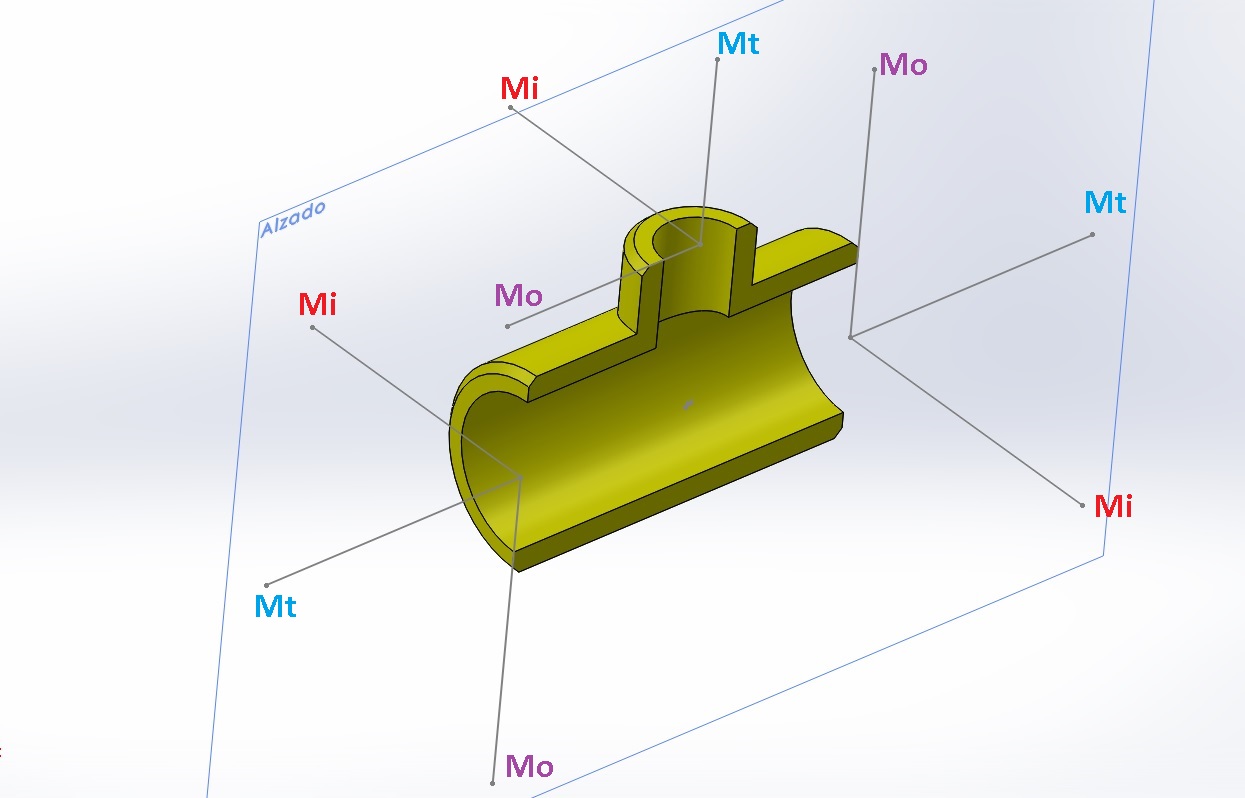

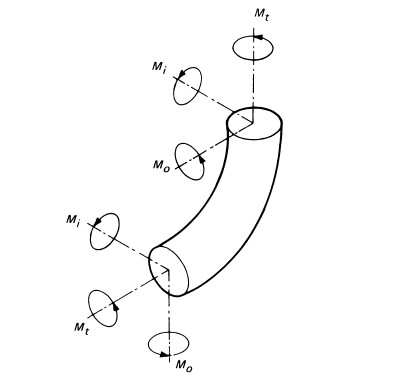

Sé que este concepto viene de lecciones anteriores, sin embargo tengo la duda con respecto al “plano” de la tubería. Por lo que pude entender según la imagen de la normativa ASME, el plano de la tubería corresponde a un plano “vertical” que corta la tubería por el centro y va alineado con el eje de la misma, como se muestra en la imagen.
¿Esto siempre es así? y de no ser el caso, ¿Cómo se podría determinar cuál es el plano de la tubería?
Muchas gracias de antemano
Jose Ancheta respondió hace 6 días, 18 horas 3 Miembros · 2 Respuestas -
2 Respuestas
-
Buenos días @julian-andres-guevara-hurtado ,
Siempre es así. ASME lo plantea claro en ese aspecto. El plano de la tubería es el vertical y si lo piensas tiene mucho sentido, te cuento por qué:

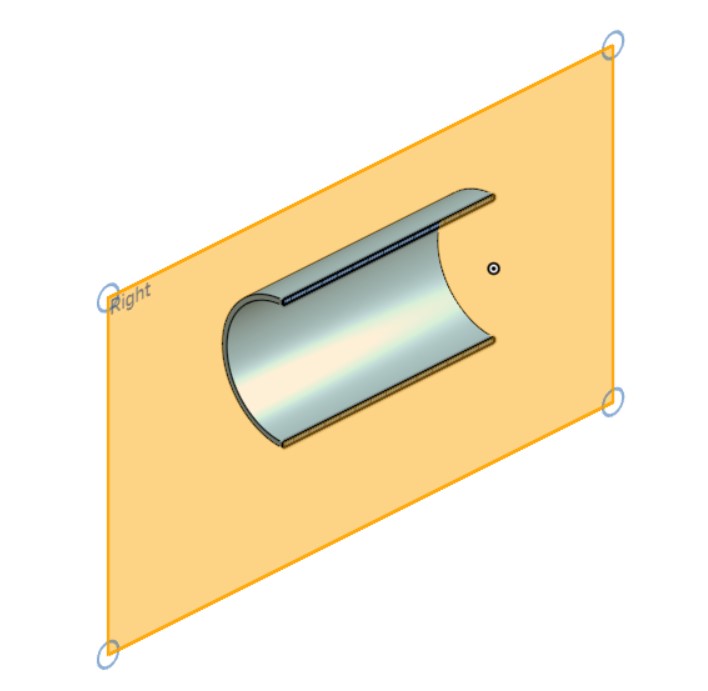

Te planteo yo una cuestión ¿Cuál sería el plano de un codo? En la imagen que te planteo en esta respuesta, sólo hay una posibilidad que corte a la tubería en dos mitades idénticas (y simétricas). Aquí no hay duda, ¿cierto?. Cualquier otro plano dejaría fuera parte de la tubería, o le haría cortes que la dividirían en mitades desiguales (salvo el corte transversal justo por el vértice del codo que no tendría mucho sentido en este razonamiento).
Por ese motivo se elige el vertical, para que haya uniformidad ya sea una tubería horizontal como la de tu imagen o un accesorio de otro tipo.
Saludos! 😄
-
Saludos @julian-andres-guevara-hurtado , al igual que usted también e tenido confusión con el caso, porque cuando dicen momentos en el plano (Mi) yo entiendo que el eje del momento esta contenido en el plano, sin embargo el eje de (Mi) esta perpendicular al plano y esa esa era la confusión, lo que creo que quieren decir es que el giro perpendicular de (Mi) nunca desviara a la pieza del plano vertical, eso es lo que interpreto, tal vez yo este equivocado
