• Soportación Avanzada de Sistemas de Tuberías

  PAG 12 – SHOE TRUNNION

  Publicado por brobles el 19 de abril de 2022 a las 18:33

  Hola,

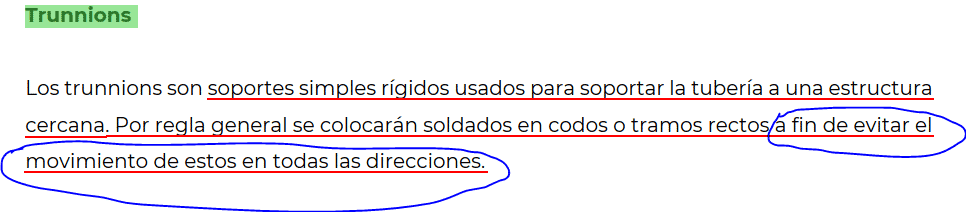

  AL seleccionar la opción SHOE en V-STOP y pasar el soporte a ser por tanto un “trunnion”, no se supone que este debería restringir el movimiento de la tubería en TODAS DIRECCIONES y no solo en “gap below pipe”?

  Muchas gracias



  brobles respondió hace 2 años, 10 meses 1 Miembro · 2 Respuestas
• 2 Respuestas

•

  Formación Industrial

  Administrador

  27 de abril de 2022 a las 10:11

  7545

  Coordinación

  Master

  Hola Bergoi!

  No es posible modelar un trunion de forma simple, ya que hay que considerar tramos rígidos de tuberías soldados en el sistema. En este mismo tema hay un ejemplo sencillo de como se modela un trunnion, descrito paso a paso.

  Realmente el shoe sólo hace las veces de soporte simple (tipo abarcon o pórtico, o incluso apoyo simple en un rack), no de trunnion,

  Saludos!

  •

    brobles

    Miembro

    23 de mayo de 2022 a las 22:10

    203

    Graduado

    Iniciado

    Gracias.

    ASUNTO CERRADO
