Parte Ruteado -preguntas
1)¿En relación a los racks siempre se deja 3,5 me de altura para todos los pisos o solo cuando hay equipos?.
2) ¿Podria dar ejemplos de compresores alternativos tal como dice el pdf ya que toca el tema de exceso de vibraciones?.
3) Apreciare puedan compartir un par de ejemplos de calculo de bombas en succion positiva y negativa.
-
3 Respuestas
-
8697
Tutor
Master
Hola @Cesar_GS ,
Vayamos una por una con estas cuestiones,
1. Altura de los Racks
La altura estándar de los pisos en un rack (un estante estructural o una plataforma) generalmente sigue un estándar industrial o las prácticas habituales de diseño para facilitar la operación y mantenimiento, pero puede variar dependiendo del equipo y la tubería alojados en cada nivel.
- 3,5 metros de altura es un valor común en muchos diseños para permitir espacio para la operación y el mantenimiento del equipo.
- Si tienes equipos específicos (como intercambiadores de calor, bombas, etc.) que requieren un acceso significativo para el mantenimiento, esta altura puede necesitar ser aumentada.
- Consideraciones como el espacio para la eliminación e instalación de tuberías, espacio para grúas móviles, y el espacio necesario para trabajar de manera segura también deben tenerse en cuenta al determinar la altura de los racks.

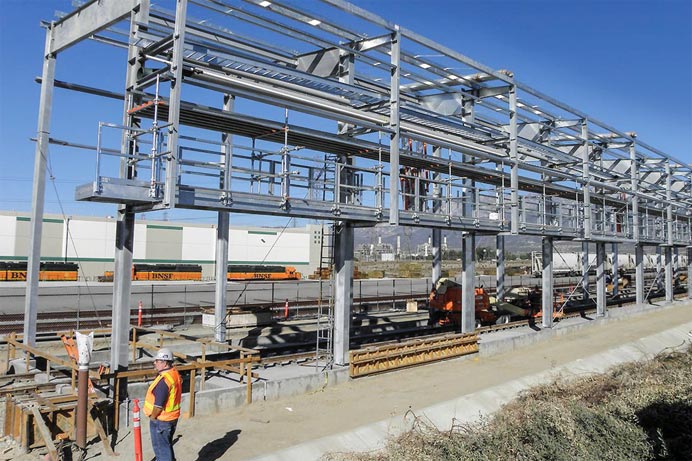

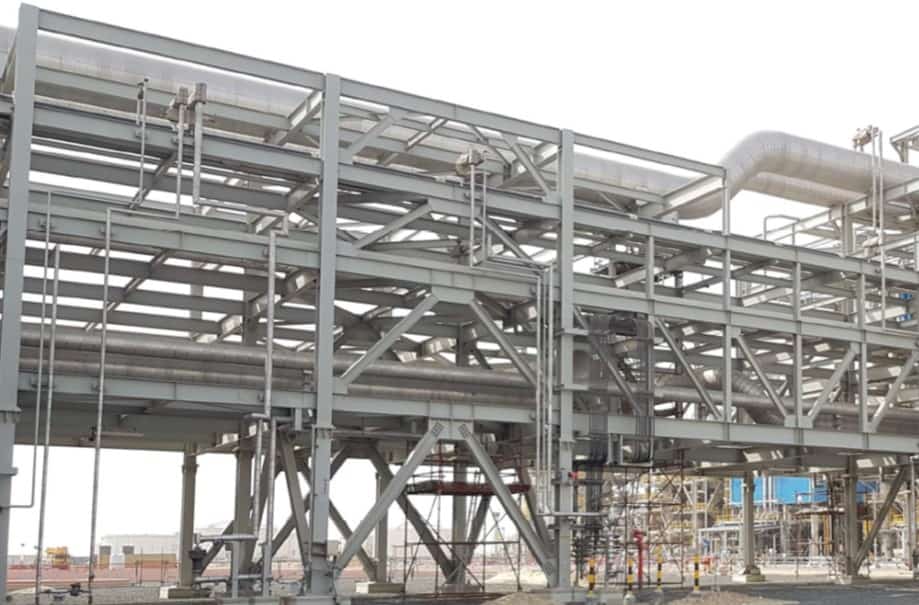

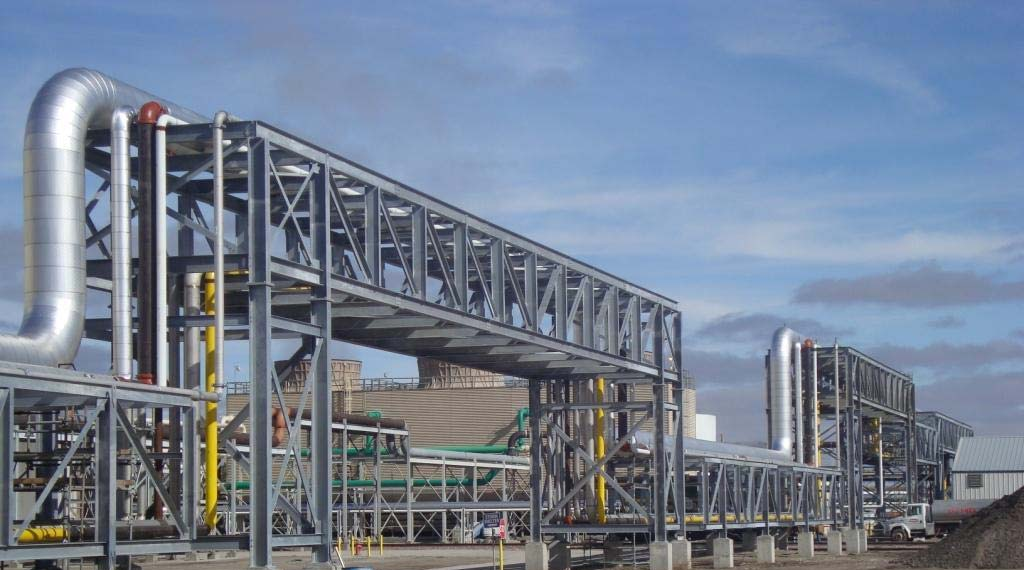

Al final la altura del rack da unos estándares pero se pueden modificar para que cumplan diferentes especificaciones. Te adjunto fotos de racks para complementar donde verás que son muy diferentes según necesidades.
2. Ejemplos de Compresores Alternativos y Vibraciones
Los compresores alternativos, también conocidos como compresores de pistón, son propensos a generar vibraciones debido a los movimientos alternativos de los pistones. Ejemplos de compresores alternativos son:
- Compresores de Refrigeración: Como los utilizados en sistemas de refrigeración industrial para comprimir refrigerantes.
- Compresores de Gas Natural: Utilizados en la industria del petróleo y gas para aumentar la presión del gas natural y moverlo a través de las tuberías.
- Compresores de Aire: Usados para suministrar aire comprimido para diversas aplicaciones en la industria.
3. Ejemplo de Cálculos de Bombas en Succión Positiva y Negativa
En este programa concreto no vemos cálculos de instalaciones hidráulicas tipo bombas, pero puedes tener una aproximación del cálculo de bombas en la primera lección donde utilizamos Pipeflow.
Espero que te sea útil. Saludos!
-
721
Graduado
Iniciado
Gracias Luis. En relacion aun al punto 1 no me quedo claro del todo. Si dejamos de lado el calculo de la altura que debe de haber en cada nivel; entoces le podria dar 3,5 m a todos los niveles o solo esto aplica al primer nivel done habra equipos?.
-
8697
Tutor
Master
Hola @Cesar_GS !
Hay que diferenciar cuando hablamos de altura con respecto a equipos y respecto a tuberías.

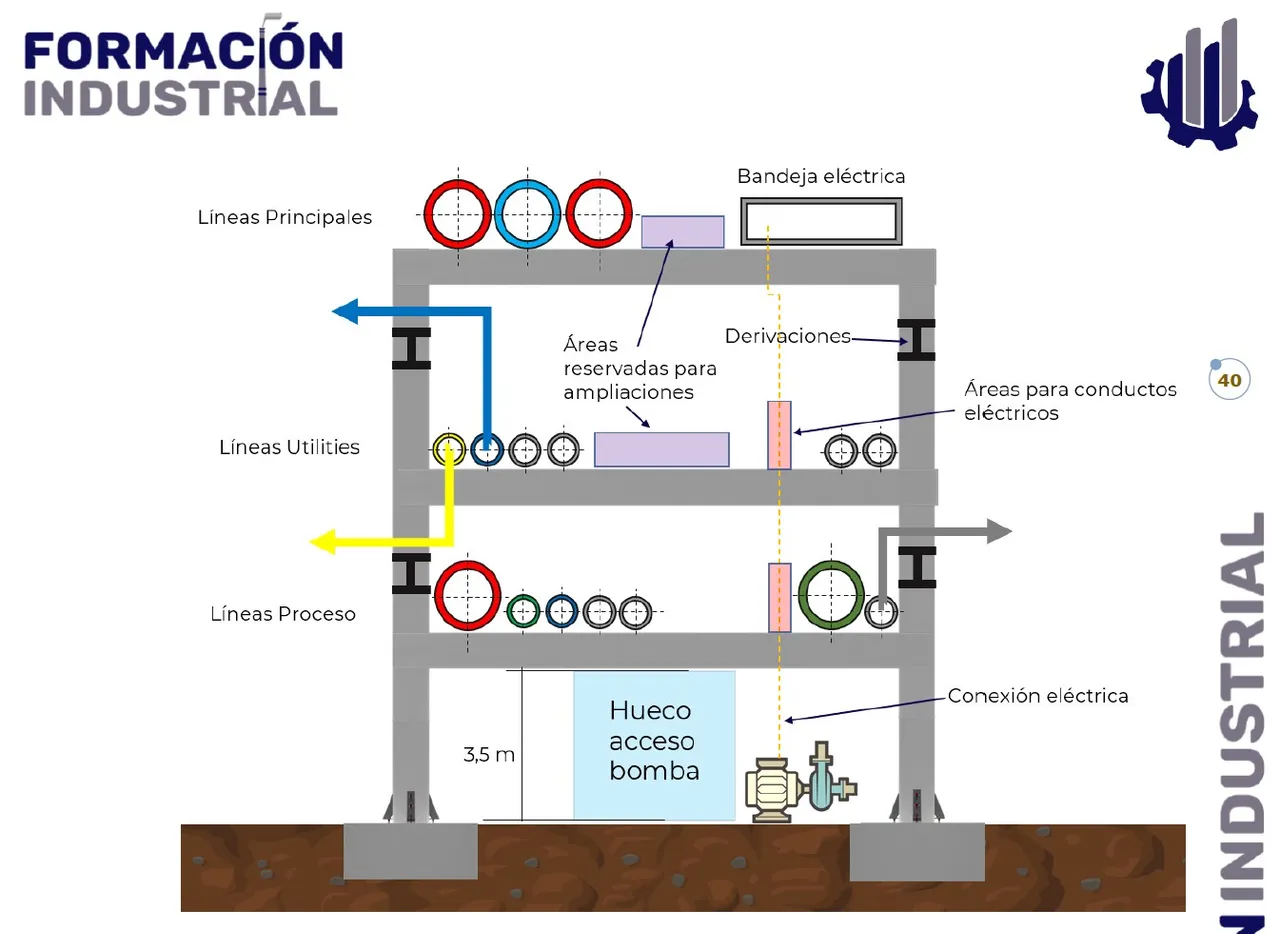

Los 3,5m son una altura mínima estándar para el primer piso respecto a equipos. (como vemos en esta imagen de la lección). Es una altura en la cual podríamos estar “cómodos” para bombas centrífugas, compresores y demás equipos comunes, teniendo espacio suficiente para mantenimiento y reparaciones.
Ahora bien, si tenemos intercambiadores, calderas, u otros equipos de gran tamaño, los rack deben modificarse para adaptarse a las dimensiones y, en estos casos, 3,5 puede no ser suficiente.

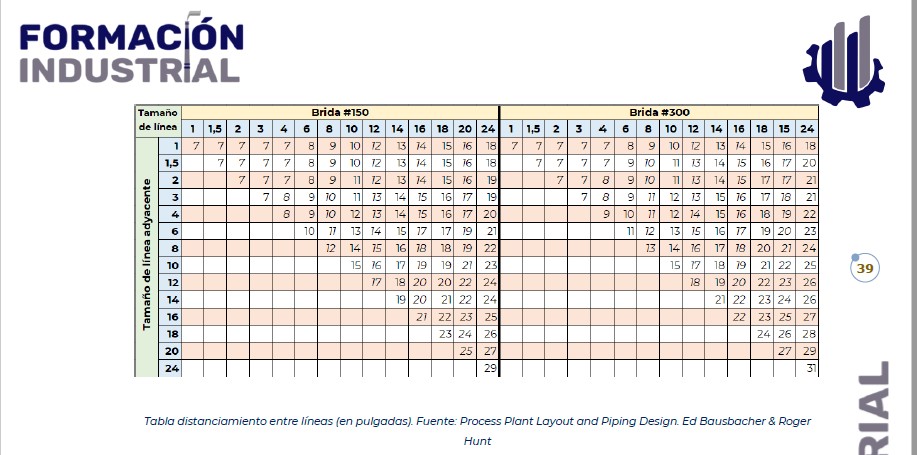

Para la distancia entre pisos contiguos de tubería tendríamos que regirnos por las distancias mínimas aconsejadas para las tuberías (imagen 2). Estas distancias se basan en tener espacio suficiente para apretar bridas y montar y desmontar con comodidad. Si en uno de los pisos tenemos tubería de muy pequeño diámetro, podremos acercar las bahías y tendríamos que alejarlas en caso de tuberías mayores.
El espacio para mantenimiento y montaje son los que gobiernan en el rack.
Espero te sirva, Saludos!
-
