Pernos o Espárragos
@Formacion_Industrial En que situaciones o bajo que normas se recomienda utilizar para uniones bridadas, pernos y en cuales espárragos? @luis-ramos
-
7 Respuestas
-
549
Graduado
Iniciado

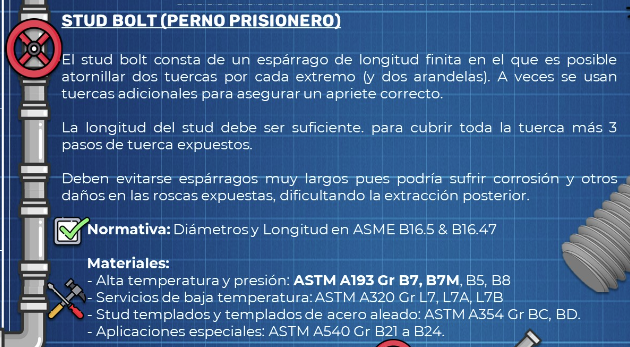

@luis-ramos @ramonformacionindustrial yo tengo una pregunta relacionada al tema de los espárragos, en su infografía uds indican que se deben dejar 3 cuerdas extras, sin embargo he tratado de conseguir alguna información en algun código o estándar y no he conseguido nada (adjunto imagen de su infografía).
Mi pregunta viene por que en la empresa donde trabajo tenemos los cálculos de espárragos y a este cálculo le sumamos 3 cuerdas de lado y lado, es decir en total 6 cuerdas extras, lo que coincide con su infografía.
Sin embargo quisiera sabere si hay un sustento sobre esto en algun código, he buscado en el ASME B16.5 y no he conseguido nada, pero tambien puede ser que no haya buscado bien.
-
14427
Tutor
Piping
Hola @pgiancarli !
Hasta donde yo se, no existe una normativa que lo contemple de forma estricta las 3 cuerdas. Es más bien una buena práctica conocida, seguramente por eso tu empresa también lo está aplicando. 🙂
Se basa en la idea de que la tuerca esté totalmente enroscada y que no haya posibilidad de que la unión falle por falta de sujeción.
Es una buena práctica, así que puedes seguir utilizándola 😁 Saludos!
-
549
Graduado
Iniciado
Gracias Luis, sin embargo un cliente nos está pidiendo eliminar estas 3 cuerdas extras de cada lado, y un proveedor de espárragos nos comenta que contemplando las dimensiones del ASME B16.5 ya sobrarían estas 3 cuerdas extras de lado y lado, yo por mi parte no consegui nada en el ASME que me indique esto….
-
14427
Tutor
Piping
Hola @pgiancarli ,
En mi opinión es un error eliminar las cuerdas sobrantes. Atornillar el perno sin dejar un espacio extra puede hacer que la tuerca no se cargue correctamente.
Incluso los montajes de tuerca y contratuerca tienen cuerdas sobrantes. Basta con hacer una búsqueda rápida en la red y verás como todas las instalaciones bridadas tienen cuerdas sobrantes 🤔
Sin ir más lejos, en la PCC-1. Punto 9 Installation of Bolts, encontramos como se repite más de una vez el término “required thread protrussion” indicando que para los montjes con apriete de pernos, la longitud del perno debe ser suficientemente larga para proveer una longitud adicional de al menos 1 vez el diámetro del perno.
La única alusión a la longitud excesiva se hace en el punto 2. Indicando que se eviten longitudes excesivas por temas de corrosión y desarmado. Pero no se habla sobre no dejar ningún sobrante.
-
945
Graduado
Iniciado
Tambien considero que 3 hilos es una buena practica para uniones bridadas, es el criterio que normalmente aplico. Por otro lado en la norma ASME B31.3 En el capitulo V_FABRICACIÓN MONTAJE E INSTALACIÓN, En su apartado JUNTAS BRIDADAS en el punto 335.2.3 Longitud de pernos indica lo siguiente:

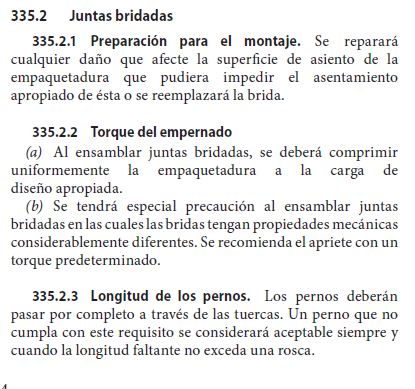

(Revisión ASME B31.3 -2010). El perno deberá pasar por completo a través de la tuerca, o en su defecto la longitud faltante no deberá ser menor a un Hilo.

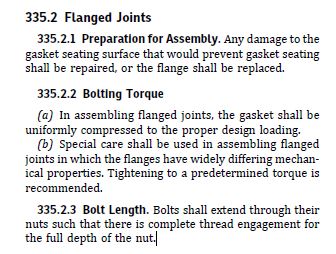

(Revisión ASME B31.3 -2020). Los pernos deberán extenderse a través de la tuerca de manera que haya un enganche completo en toda la rosca.
Existe la variación de (-) un hilo entre una y otra Revisión.
Considero que trabajar al limite nunca será una buena practica, pero en la norma lo menciona, asi que a tener en cuenta. para cuando tengamos que salir de un apuro por “x” motivo. 😀
Versión 2010 (En español) / Versión 2020 (En Ingles)
-
-
710
Graduado
Iniciado
Buenas noches, cordial saludos @pgiancarli , @luis-ramos
Pues de mi parte en todos los proyectos de montajes estadarizamos de 2-3 hilos asociado a uniones bridadas de cualquier raiting, mayor o superior a 3 hilos no es practico a causa de que no entraria la copa de torque y nos llevaria hacer adaptaciones de la herramienta, por otra parte un esparrago demasiado largo estaria expuesto a una mayor corrosión,.
Sin embargo investigando de acuerdo al contexto de uniones bridadas atornilladas, ASME PCC-1 (Guidelines for Pressure Boundary Bolted Flange Joint Assembly) es la referencia principal para procedimientos de montaje, inspección y criterios de integridad de los elementos de sujeción, incluidos los stud bolts y tuercas.
📘 ASME PCC-1 – Párrafo relevante sobre el compromiso de rosca:
ASME PCC-1 – Sección 7.2.2: “Nut Engagement”
Each nut should be fully engaged. At least one full thread should be exposed past the nut after tightening. Engagement should be approximately equal to the nominal diameter of the stud.”
Full nut engagement:
-
La tuerca debe estar completamente roscada en el espárrago, sin quedar “colgando” o sin rosca comprometida al final.
-
Exposición de hilo:
-
Al menos un hilo completo del espárrago debe sobresalir de la cara exterior de la tuerca después del apriete, como indicación visual de que el compromiso es adecuado.
-
-
-
-
-
774
Graduado
Iniciado
Como buena practica de montaje se recomienda que al menos 3 hilos de rosca del perno pricionero o stud bolt para que queden completamente engranados con la tuerca después del apriete. Esto se debe a varios factores clave:
Resistencia Mecánica:
-
<ul type=”disc”>
- Asegura que la carga se
distribuya uniformemente en la rosca, evitando fallas prematuras por
cizallamiento o desprendimiento.
Seguridad:
-
<ul type=”disc”>
- Reduce el riesgo de que la
tuerca se suelte debido a vibraciones o cargas dinámicas
Practicidad en Inspecciones:
-
<ul type=”disc”>
- Permite verificar visualmente
que la tuerca está correctamente instalada.
- Asegura que la carga se
