  • Nicolás David Recio

    Miembro
    13 de febrero de 2024 a las 15:17
    1474
    Tutor
    Diseño 3D

    Buenas! Perfecto, voy a echarle un vistazo a lo que me preguntas y edito aquí sin problema. Un saludo

  • Nicolás David Recio

    Miembro
    19 de febrero de 2024 a las 02:57
    1474
    Tutor
    Diseño 3D

    Buenas, estuve mirando un poco al respecto.

    Sería interesante saber que tipo de conectores usan ustedes. Pero el principio sería el mismo que empleamos a la hora de hacer un elemento de PID de manera permanente en la biblioteca. De hecho recomendaría usar el conector de PID existente y modificar el bloque, guardándolo con otro nombre, para así no tocar el fichero original.

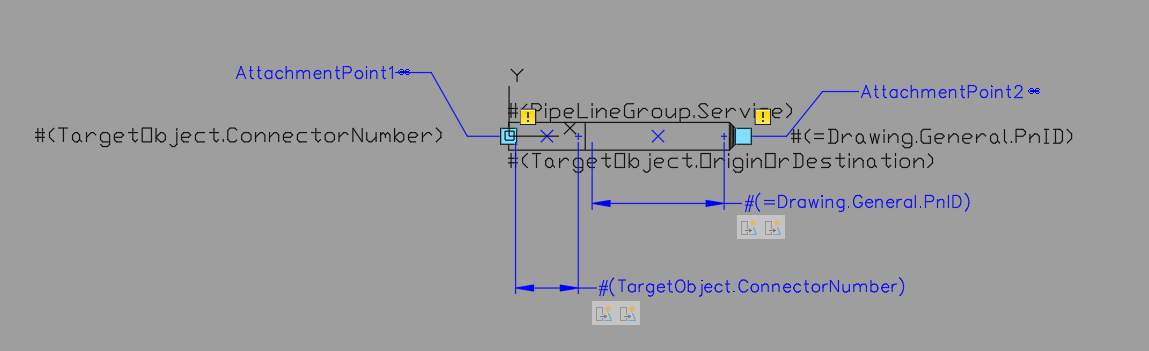

    Como vemos hay 4 elementos, de arriba en sentido horario son:
    #(PipeLineGroup.Service)

    #(=Drawing.General.PnID)

    #(TargetObject.OriginOrDestinantion)

    #(TargetObject.ConnectorNumber)


    El de PipeLineGroup.Service y TargetObject.OriginOrDestinantion, simplemente iban colocados encima y debajo del icono. Por eso simplemente iban colocados en sus posiciones. Los otros códigos sin embargo iban acotados para delimitar la posicion donde irían situados dentro del símbolo.

    Si le damos a “Open/save”—“Save Bock us”, lo guardamos con otro nombre una vez cambiamos la geometria o eliminamos alguno de los códigos o añadimos algún otro que queramos que aparezca.

    Voy a probar a modificarlo con otro aspecto de otro proyecto a ver como quedaría. Saludos
