P&ID. Reducciones
Hola @ndfernandez
En el video “Colocación de equipos y fittings” colocas una reducción concéntrica, en la cual, la línea hacia la izquierda del accesorio es de 4″ y a su derecha 6″. Por lo que el TAG quedó 4″x6″. Existe alguna forma para que en el tag quede siempre primero el diámetro mayor, independientemente del lado de la reducción que esté efectivamente el diámetro mayor.
Muchas gracias!
-
2 Respuestas
-
1184
Tutor
Master
Buenos días. Estaba viendo lo que me comentabas. El programa siempre de manera inteligente coloca el nombre o la designación acorde a lo que uno representa. Por ejemplo el la imagen 01 coloque dos lineas y al lado izquierdo de ambas les di el mismo tamaño 2″. Ahora lo que hago en un caso es poner 1″ y en otro 4″. Y vemos como se coloca de manera sólo la designación a la reducción en la imagen 02. En un caso el número mayor sale como tu decías pero en el otro no. Es por que siempre va en el sentido real de como iría en la línea.
Si siempre quieres poner delante el numero mayor, te digo un truco. Marca la reducción de 2″x4″. Boton derecho ->Annotation -> “Large by Small…”

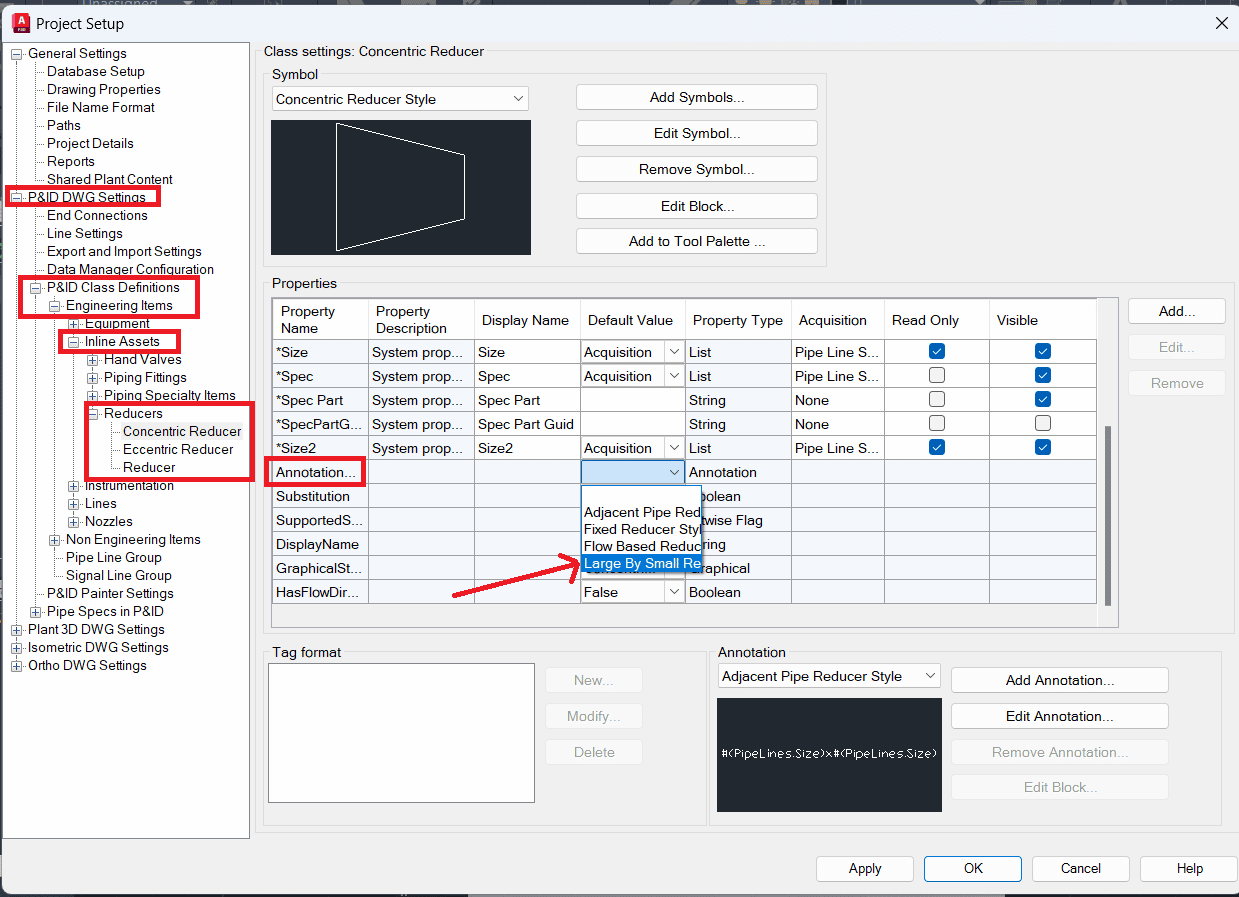

Verás como se cambia y se pone 4″x2″. Pero eso pasará en esto solamente. Si quieres que siempre sea así deberas ir al project setup y configurar esto que pongo en la imagen 03. Por defecto esta la anotación como “Adjacent Pipe Reducer Style”. Pero si lo cambias al “Large by small…” todas las reducciones siempre sañdrán de ese modo. Lo mismo en las excentricas. Pruébalo!
Saludos
