¡Saludos comunidad!
En pro de aprender a usar más el programa, decidí realizar una simulación recreando un proceso de Piping industrial existente, así que parametrice y modele en el software pero no realmente me gustaría verificar, si es posible, si parametrice bien el modelo y los resultados son aceptables.
Quedo muy atento, muchas gracias.
-
3 Respuestas
-
8709
Tutor
Master
¡Hola @erickdavidzunigajaramillo !
El modelado compila correctamente por lo que no tiene restricciones redundantes. Eso es bueno, pero hay algunos aspectos a los que prestar atención. ⚠️

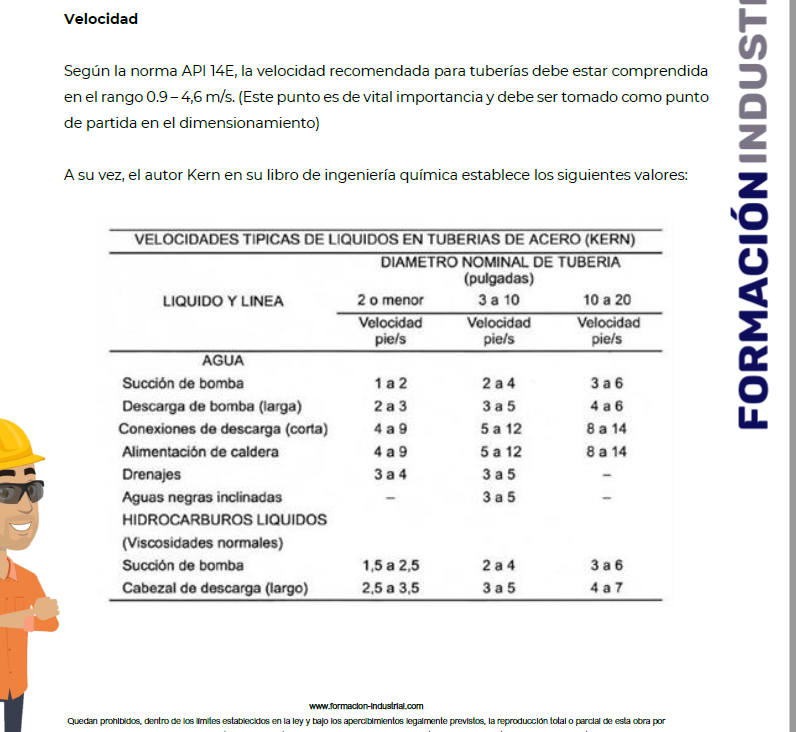

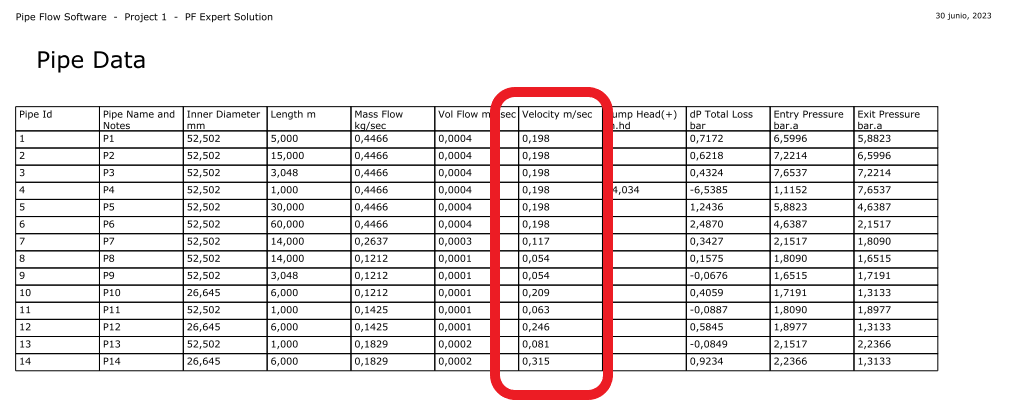

En los reportes de velocidad aparecen velocidades muy muy bajas de fluido (imagen 1). Debes intentar trabajar con los valores de la lección de dinámica de fluidos (imagen 2).

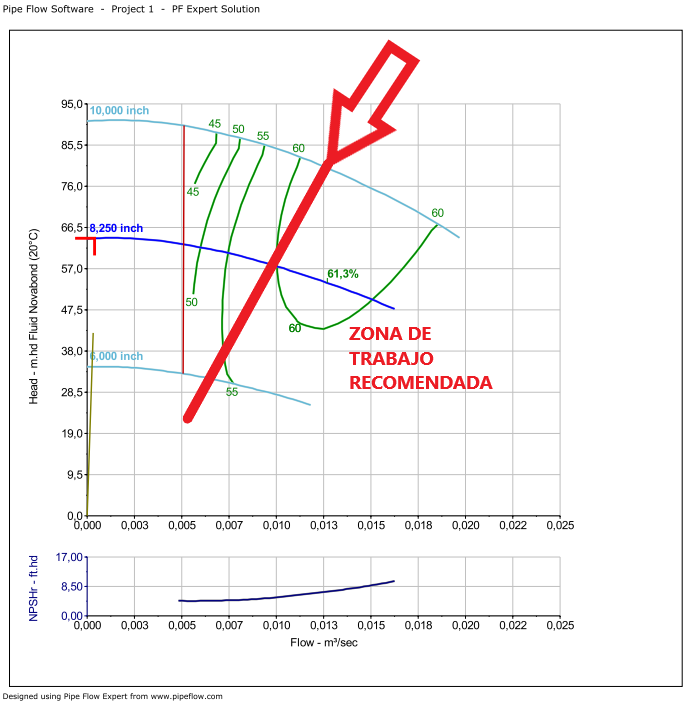

Por otro lado, la bomba está corriendo prácticamente en punto de flujo cero, lo que significa que no es el equipo adecuado para tal fin. La zona de trabajo debe estar aproximadamente en la línea roja de la imagen 3 que te adjunto.
Corrigiendo estos puntos el sistema sería operativo. Saludos! 😀
-
766
Graduado
Iniciado
Luis hola, muchas gracias por la respuesta.
Me surgió otra inquietud y es al como parametrizar una bomba PD (gear, piston…)
Si por ejemplo tengo una línea que consume 1 metro cubico por segundo, debo establecer ese parametro en la configuración de la bomba (“Flow rate”) o debo de aumentar según qué consideraciones.
Espero haya sido claro en mi inquietud.
Muchas gracias de antemano.
-
8709
Tutor
Master
¡Hola @erickdavidzunigajaramillo !
Pipeflow ofrece tres métodos para el modelado de bombas de desplazamiento positivo.

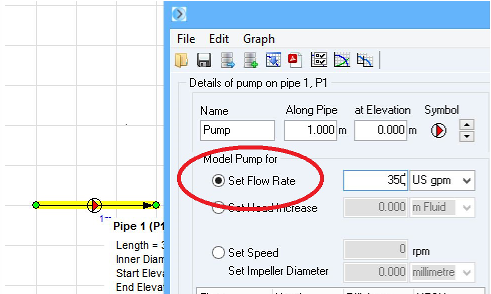

El método 1, que consiste en fijar el flow rate (imagen 1)
El método 2, que es símilar al 1 pero añadiendo un pequeño slip para representar el flujo de retorno. (Imagen 2)

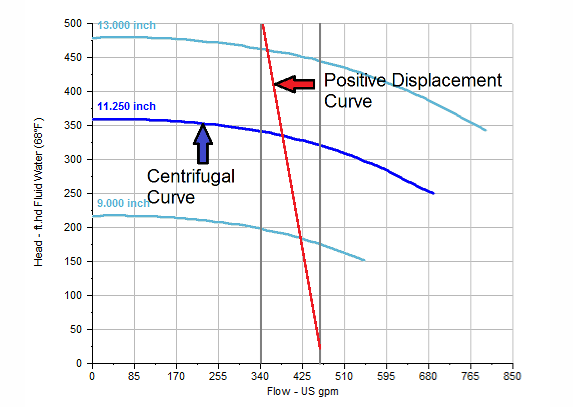

El método 3, que consiste en representar la curva de funcionamiento tal cual (imagen 3).
Para no extender en exceso el post, te adjunto directamente un enlace oficial de Pipeflow donde se indica de forma clara cada uno de los 3 métodos y como modelarlos de forma detallada ¡Te será de utilidad!
https://www.pipeflow.com/software-technical-support/pipe-flow-expert-positive-displacement-pumps
Saludos!
pipeflow.com
Pipe Flow Expert - Modelling Positive Displacement Pumps
Pipe Flow Expert - Modelling Positive Displacement Pumps
-
-
