Pregunta sobre Valvulas en AutoPipe
Publicado por José Elías Fernández Montero el 15 de septiembre de 2023 a las 05:16Buenos dias @miguelruizautopipe

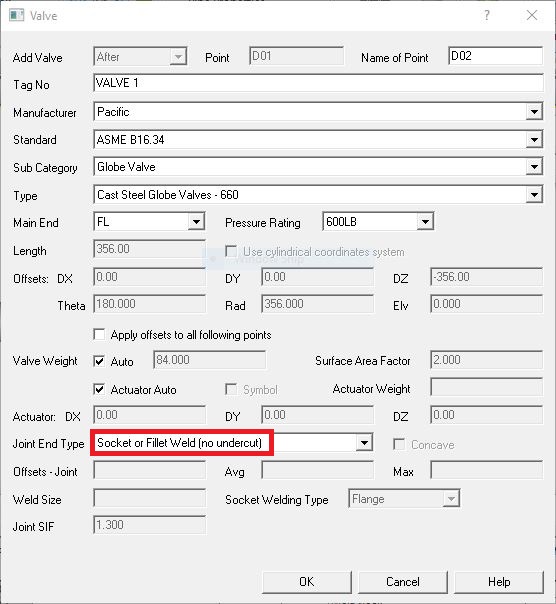

Aprovecho esta oportunidad para preguntar sobre el Joint Type End en las valvulas (Ver Foto 1). En que se diferencian: socket or Fillet Weld vs socket or Fillet Weld (No undercut)
Muchas Gracias de antemano.
Saludos
José Elías Fernández Montero respondió hace 1 año, 5 meses 2 Miembros · 2 Respuestas -
2 Respuestas
-
13107
Tutor
Master
¡Hola @JEF !
Permíteme ayudarte con esta cuestión. La diferencia entre un joint end tipo Socket (SW) y uno tipo Socket No Undercut (SW-NO) está en el tipo de soldadura.

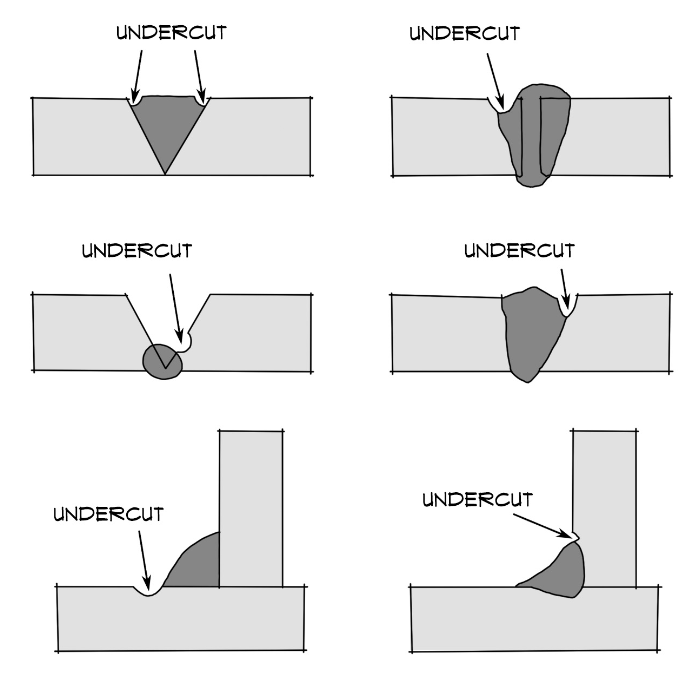

El término “no undercut” se refiere a evitar el socavado del material base durante la soldadura. El socavado es una condición donde la soldadura elimina más material del que añade (imagen).Cuando se menciona “socket or fillet weld (No undercut)”, se está haciendo énfasis en la calidad de la soldadura, destacando que el proceso de soldadura no debe comprometer el material base.
Lógicamente, cuando tenemos presente undercut en la unión, desemboca en que las SW tienen un SIF de 2.1 mientras que las SW-NO tienen un SIF de 1.3, es decir, concentran mucho menos tensión y son más resistentes a las cargas de estrés. (Lo cual tiene sentido, ya que la soldadura tiene un mayor nivel de calidad)
Espero te sirva! 😁
-
969
Graduado
Iniciado
Buenos días @miguelruizautopipe @luis-ramos
Aclarada la duda. Es importante aclarar que me ahorita es que me estoy dando cuenta que hay un foro solo para Autopipe, donde debi haber publicado la pregunta.
Muchas gracias por su tiempo.
