Presion
Buen dia @luis-ramos @ramonformacionindustrial
ĀæLa presion insertada en Autopipe, corresponde a la presion dinamica, estatica o total?

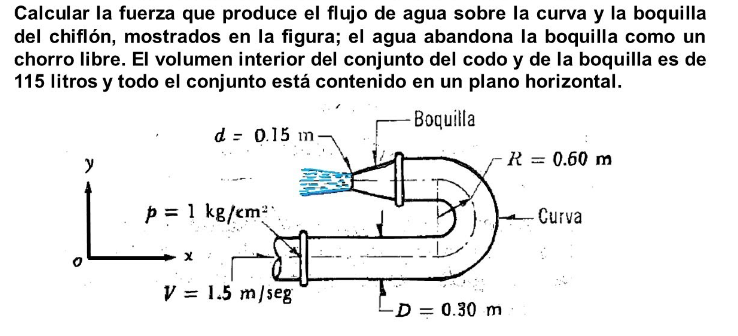

ĀæComo autopipe detecta el sentido de flujo del fluido? ĀæComo autopipe detecta la velocidad y/o caudal dentro de la tuberia, esto ultimo para calcular la fuerza de reaccion producida en cambios de direccion, por ejemplo codos? ĀæSe puede calibrar un ejercicio en autopipe como la imagen adjunta (descarga atmosferica)?
-
5 Respuestas
-
3892
Tutor
Master
Buenos dĆas @frankastulle , šš½
Soy Miguel, un placer saludarte. Gestiono las cuestiones referidas puramente a Autopipe, puedes nombrarme por @miguelruizautopipe siempre que lo necesites.
Autopipe trabaja con la presiĆ³n de diseƱo del sistema. No podemos distinguir entre estĆ”tica o dinĆ”mica ya que Autopipe no es un software con base hidrĆ”ulica si no estructural.
Autopipe se centra en el estudio de las deflexiones producidas por el comportamiento flexible de las tuberĆas, y engloba todo el cĆ”lculo que las normativas designan por “Flexibility Analysis”. Esto incluye la temperatura, presiĆ³n, cargas externas, vibraciones, etc. Pero no en el transiente hidrĆ”ulico del fluido, por lo que no interpreta el sentido de flujo ni la presiĆ³n producida en una boquilla.
Por entenderlo de forma mĆ”s clara, Autopipe considera las tuberĆas como elementos estructurales, y aƱade el fluido como una carga primaria que aporta un peso adicional a la tuberĆa.
Conforme vayas avanzando en los vĆdeos y lecciones de estrĆ©s, verĆ”s mĆ”s claras todas estas referencias. Igualmente, etiquĆ©tame siempre que tengas dudas del software.
Seguimos en contacto šš½
-
1562
Colaborador
Intermedio
Hola @miguelruizautopipe
Entiendo, entonces
1.- Āæla presion que se debe insertar es la presion estatica manometrica dentro de la tuberia cierto?.
2.- Por otra parte Āæcomo se calcula entonces las fuerzas generadas por el fluido en cambios de direcciĆ³n?
3.- Por ultimo las fuerzas en los soportes producidos por fenomenos transitorios, Āæcomo se verifica?
-
3892
Tutor
Master
Buenos dĆas @frankastulle ,
1. AsĆ es, Autopipe trabajarĆa con la presiĆ³n estĆ”tica en la tuberĆa.
Te contesto la 2 y 3 en la misma respuesta, ya que estĆ”n relacionadas. š¤
Ojo con esto! Autopipe es un software de estrĆ©s de tuberĆa, no de hidrĆ”ulica, no calcula las fuerzas producidas en los cambios de direcciĆ³n de todo el sistema por defecto, si no que calcula fenĆ³menos transitorios Ćŗnicamente en tramos especĆficos.
MĆ”s adelante, casi llegando al final de las lecciones de estrĆ©s avanzado, encontrarĆ”s la simulaciĆ³n de fenĆ³menos transitorios con Autopipe.

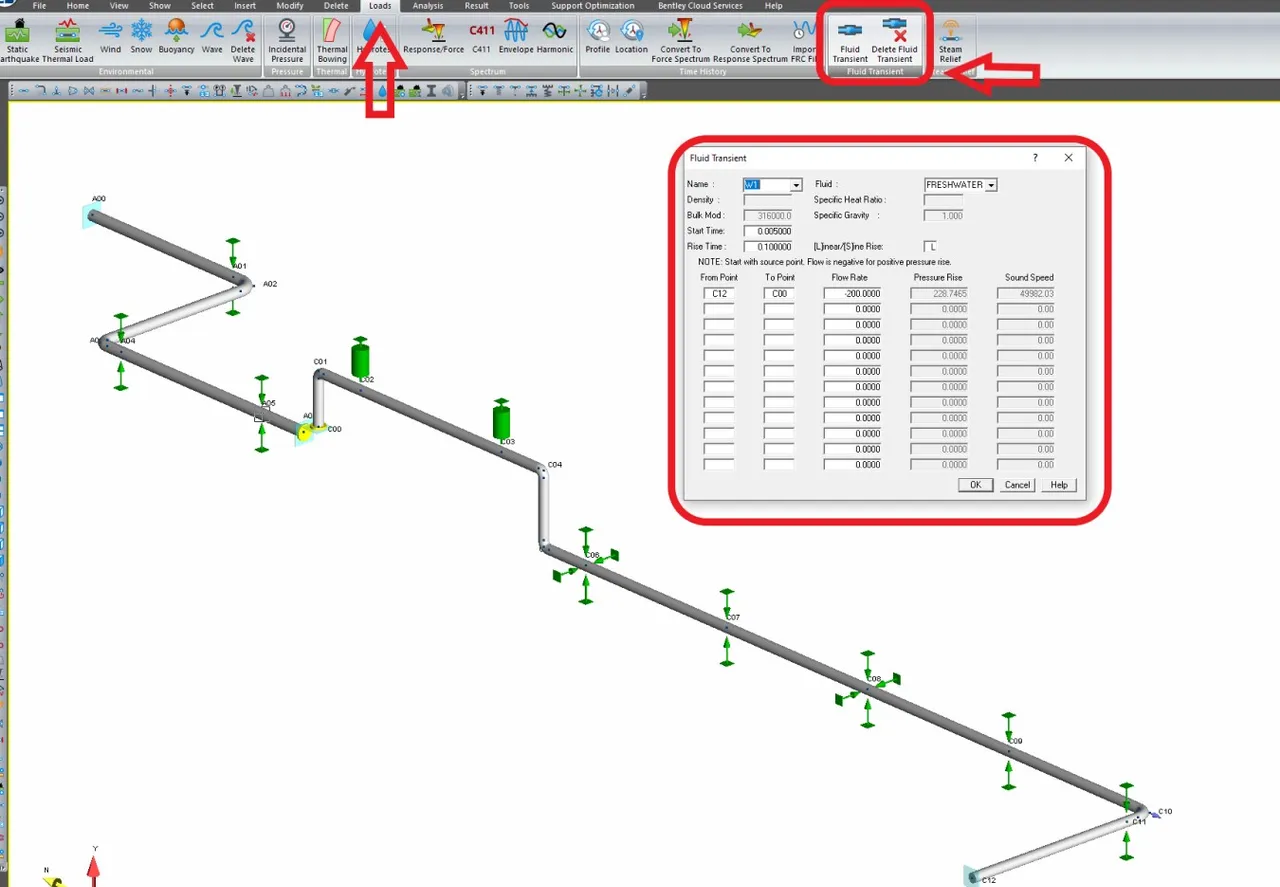

Se usa mediante el comando “Fluid Transient” que podrĆ”s ver en esas lecciones y lo que hace, bĆ”sicamente, es calcular el incremento de presiĆ³n debido a la caĆda brusca de la presiĆ³n en el flujo. Para ello se sirve de las propiedades del fluido que introducimos en el cuadro de diĆ”logo de la imagen que te adjunto en este post, de modo que podemos definir el tramo, la caĆda de presiĆ³n, el tiempo de inicio y fin del transitorio y el tipo de fluido involucrado.
Esta serĆa la Ćŗnica forma de modelar un transitorio con Autopipe, Espero te sirva!
-
1562
Colaborador
Intermedio
Hola @miguelruizautopipe
Entiendo, sin embargo en un regimen estacionario, Āælas fuerzas producidas en los cambios de direcciones de la tuberias (codos, tees, etc) se desprecian o se suelen calcular? En que software se haria o como se suelen realizar estos calculos en la practica profesional
-
3892
Tutor
Master
Buenos dĆas @frankastulle ,
Ese tipo de fuerzas se desprecian, son despreciables frente a la resistencia de la propia tuberĆa.
Salvo que haya un golpe de ariete conocido, no se calculan. Imagina el trabajo que habrĆa detrĆ”s de calcular las fuerzas de empuje para cada codo de una refinerĆa, o de una gran planta desaladora, serĆa impracticable.
El mĆ³dulo de transitorios de Autopipe permite calcular estas fuerzas, para los casos puntuales que te comento es bastante completo š
Saludos!
-
-
-
-
