¿Qué son exactamente los puntos fijos en soportación?
¡Hola, @Formacion_Industrial !
He leído en varias ocasiones que en caso de distancias de tuberías largas, además de incluir la soportación tipo “hanger” para vencer los esfuerzos debidos a las cargas gravitatorias, es necesario incluir cada ciertos metros (en función de la instalación) lo que denominan “puntos fijos” para, de alguna manera, contener el desplazamiento axial de la tubería.
¿Es esto cierto? ¿Qué son exactamente estos “puntos fijos”? Y, ¿qué distancia tiene que existir entre ellos?
Gracias de antemano,
Un saludo.
-
1 Respuesta
-
8631
Tutor
Master
¡Hola @josejavierrubiorubio !
Es cierto 🙂

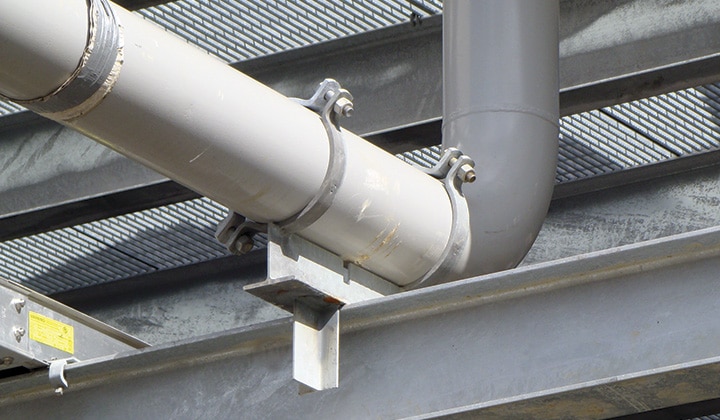

Los puntos fijos son un gran aliado ya que nos permite dirigir las expansiones a las zonas de la instalación que queramos (como los lazos de expansión). Tienen un aspecto similar al que te adjunto en fotos suponiendo que también tienen topes laterales (una de ellas está en inglés pero creo que puede interpretarse bien).
Estos puntos también se llaman anclajes axiales, pero para no dar lugar a la interpretación de que la tubería podría moverse lateralmente y sólo estar restringida en la dirección axial, se le denomina punto fijo.
Le quita todos los grados de libertad a la tubería, y no permite su desplazamiento en ninguna dirección, consiguiendo así que la tubería se expanda desde ese punto hacia los extremos, (imagen 3), consiguiendo llevarnos la expansión adonde queramos.
No hay una regla fija para la colocación de estos soportes ya que dependerán de la temperatura del sistema y el ruteado. Lo mejor es hacer un modelo de estrés y determinar dónde serían necesarios en base a las expansiones del sistema.
Espero haberte ayudado, Saludos! 😁
