RealizaciĆ³n de Modelado en AutoPipe
Publicado por JosĆ© ElĆas FernĆ”ndez Montero el 20 de septiembre de 2023 a las 04:32Buenos dĆas @miguelruizautopipe

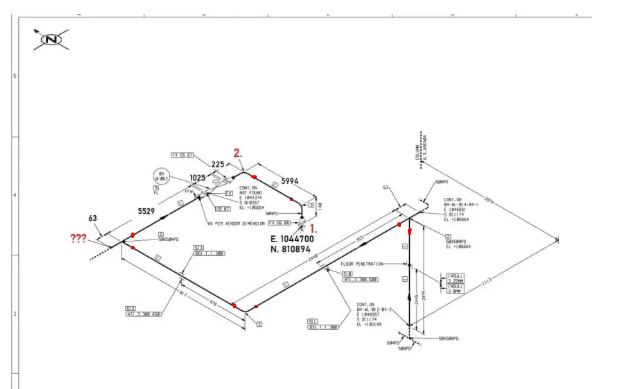

Al estar practicando en las lecciĆ³n se me presentĆ³ una duda. En la Foto 1 yo indique de color rojo las juntas en codos, Tee y tuberĆa. Mi pregunta es: si es necesario para AutoPipe indicar esos puntos de soldadura para llevar acabo un test de estres como lo hemos hecho (si por ahi puede fallar el sistema). Las demĆ”s juntas en el isomĆ©trico ejemplo, no las remarquĆ© ya que al agregarlos esta implicito para el programa que son soldados o bridados (Si es el Caso).
Gracias. Espero su respuesta.
Miguel Ruiz respondiĆ³ hace 1 aƱo 2 Miembros · 3 Respuestas -
3 Respuestas
-
3892TutorMaster
Buenos dĆas @JEF !
En absoluto, no es necesario ya que la eficiencia de soldadura ya se indica cuando definimos las propiedades de tuberĆa (imagen).
Con este valor, Autopipe ya interpreta como serƔn las soldaduras, no es necesario modelar punto por punto.

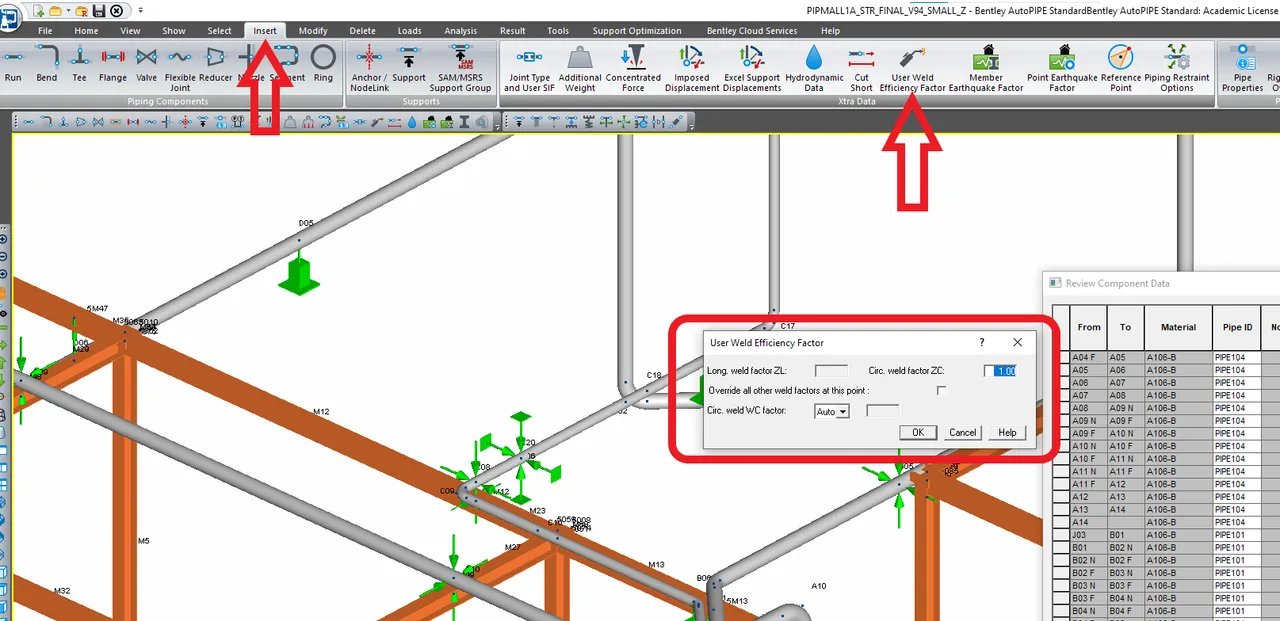

Igualmente, a modo curiosidad, si tuvieras un caso hipotĆ©tico en el que tienes que modelar un estudio de estrĆ©s, en un sistema ya construido, donde detectas que una soldadura presenta defectos importantes, puedes aƱadir un factor adicional usando el comando “User Weld Efficiency Factor” (imagen 2), pero sĆ³lo para sacar conclusiones, ya que no es posible determinar la eficiencia de soldadura en una soldadura ya ejecutada (con defectos) de forma exacta.
Apenas se usa por la complejidad de determinar el factor, pero ahĆ estĆ”, para que lo conozcas tambiĆ©n š Saludos!
-
