    ¡Hola @Martin89 !

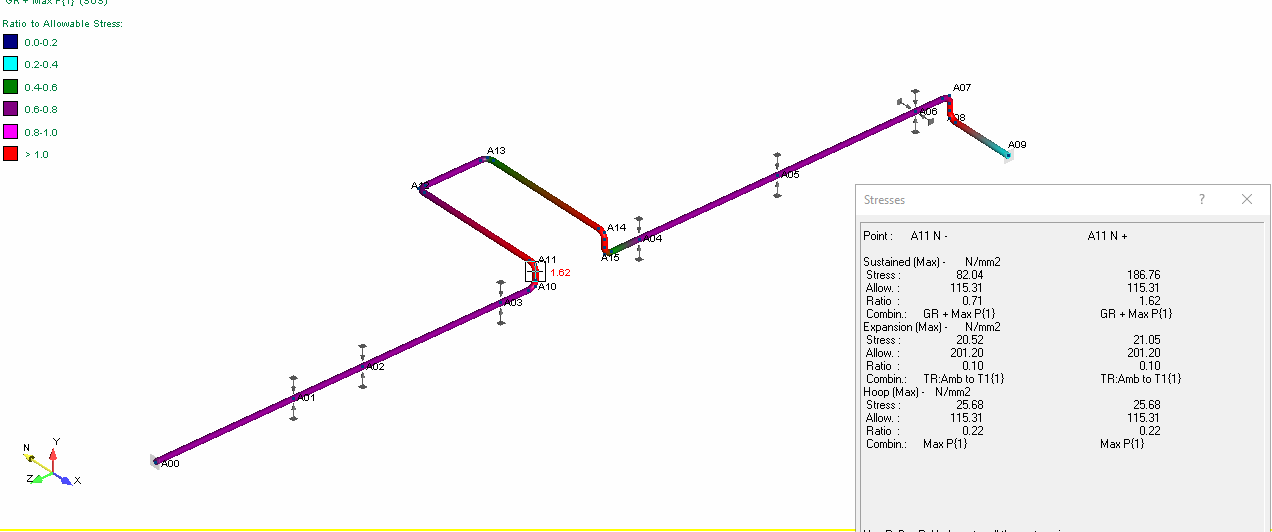

    Si te fijas has colocado la lira de expansión en voladizo. No tiene soportes y por eso cuando resuelves el caso por gravedad se desplaza en dirección de la flecha roja (imagen) y causa una gran torsión en todos los puntos que parecen en rojo en tu imagen.

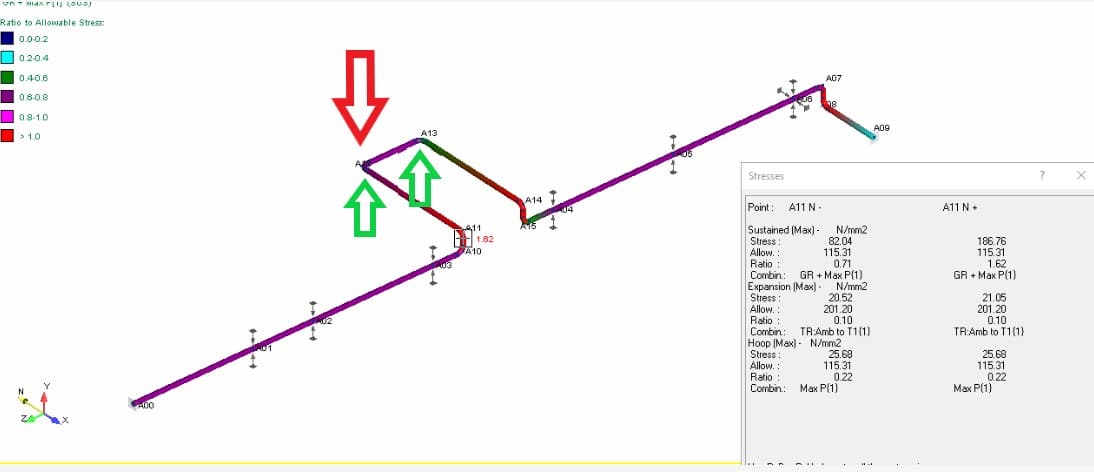

    Prueba a colocar un par de soportes en la ubicación de las flechas verdes (imagen) y verás como el problema se soluciona.

    Ya me cuentas, Saludos! 😃

    • Martín

      Miembro
      16 de enero de 2023 a las 11:04
      1357
      Graduado
      Intermedio

      Buenas miguel, sisi,

      Estaba haciéndolo por etapas, para ver como se comportaba, pero cuando uno simula el estrés, debería hacerlo con todas las combinaciones o solo con tamb? Porque los valores cambian.

      Muchas gracias!

      • Miguel Ruiz

        Miembro
        16 de enero de 2023 a las 18:06
        3844
        Tutor
        Master

        Hola @Martin89 !

        El estudio de estrés debe hacerse con todas las combinaciones posibles.

        Tal como tenéis en la teoría de los diferentes temas de estrés, según cada código que apliquemos las combinaciones son unas u otras. Por ejemplo en las ASME con las que trabajamos se realizan las combinaciones de carga Sostenida + Secundaria + Ocasional.

        Ten en cuenta que el sistema debe resistir todas las solicitaciones en su conjunto.

        Una buena metodología a seguir sería:

        1. Simular el sistema por gravedad para comprobar que las cargas sostenidas están correctamente soportadas

        2. Simular el caso térmico+gravedad para ir añadiendo cargas al sistema.

        3. Simular las cargas ocasionales+sostenias+térmicas.

        Si alguna de las tres combinaciones falla, se trabaja sobre ella y se comprueba que las otras dos se comportan correctamente

        Según ASME no es necesario que las ocasionales se acompañen con las térmicas, pero a mi me parece un buen criterio aplicarlas juntas, aunque eso ya es una costumbre personal 🤓

        Espero haberte ayudado, Saludos!

        • Martín

          Miembro
          16 de enero de 2023 a las 19:04
          1357
          Graduado
          Intermedio

          Clarísimo Miguel.

          Mil gracias!
