Selección de tamaño PSV para fluido agua
Publicado por Ángela Asenjo Medina el 15 de enero de 2024 a las 16:37Buenas tardes,
Para un sistema de agua, ¿qué tamaño debe seleccionarse de válvula PSV ( o PRV)? Por ejemplo, si se quiere instalar una PSV para proteger un equipo que solo admite 6 bares, se seleccionaría una PSV tarada a por ejemplo 5.4 bares, pero ¿qué tamaño de válvula ? Está claro que cuanto mayor tamaño, mayor caudal de descarga, pero ¿cuál sería el criterio para el tamaño?
Gracias de antemano
Ariel Gioino Robman respondió hace 8 meses 4 Miembros · 3 Respuestas -
3 Respuestas
-
8697TutorMaster
¡Hola @Angela !
Esta resolución no es trivial. Prácticamente podríamos tener un curso sólo para dimensionamiento de válvulas de seguridad.

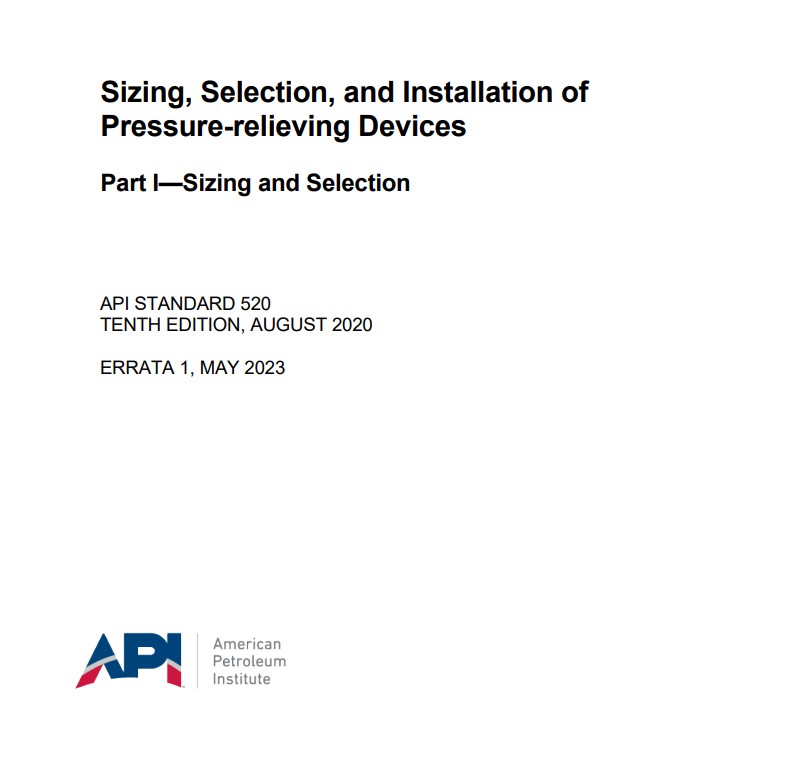

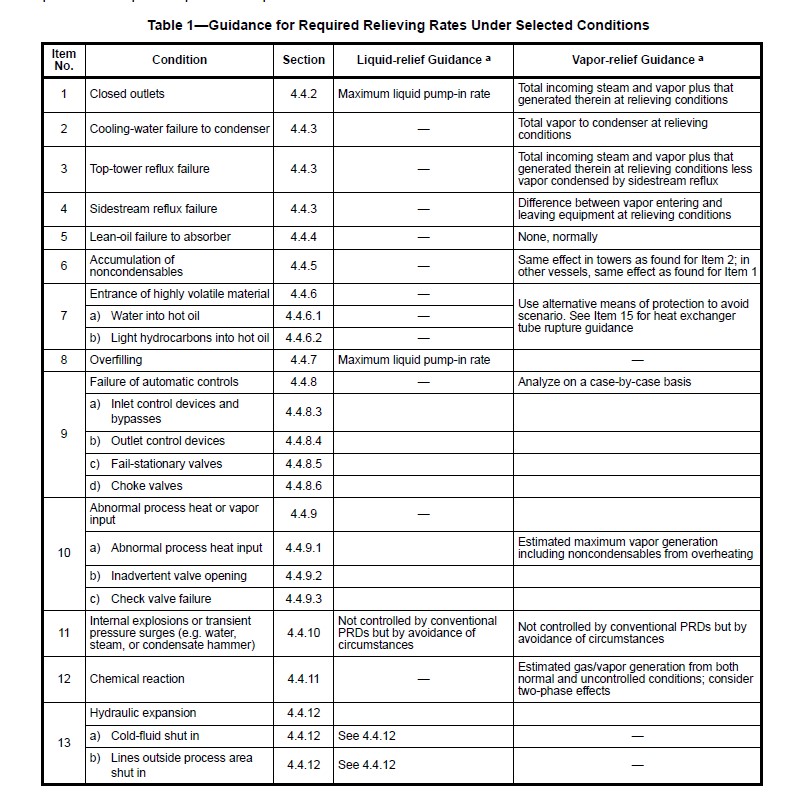

Pero que no cunda el pánico 😁, hay una normativa sencilla que viene cargada de ejemplos para ello: La API520 parte I “Sizing and Selection”, en concreto en el punto 5.8 (igual ha cambiado según la última edición) encontramos lo siguiente:
Sizing for Liquid Relief: PRVs Requiring Capacity Certification

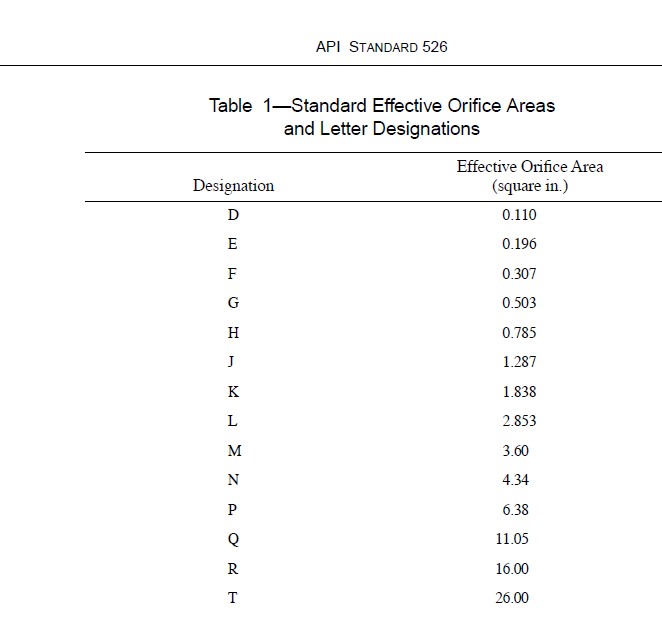

En este punto y los sucesivos podrás encontrar como dimensionar estas válvulas con ejemplos prácticos. Te resultarán de gran utilidad para lo que buscas.
La norma en sí, es una maravilla, viene cargada de fotos, descripciones, ejemplos…Muy recomendable.
Espero te sirva, Saludos!
-
3128AlumnoMaster
Como bien responde Luis, hay una norma, ahora yo nunca he visto mayores a 1″ (por lo general he visto que son de 3/4″), también depende de con cuanta presión llega la línea al equipo, si por ejemplo llega con 8 bares a un equipo que funciona con máximo 6 bares, ¿será conveniente perder 2 bares de presión? quizás hay que setear en otro punto de operación a la bomba, yo en general estas válvulas las dejo como respaldo de seguridad ante una eventual subida de presión inesperada, pero no como algo que funcione constantemente,
PD. en su momento analice una línea de vapor que llevaba otra de condensado al lado, ahí teníamos varios tipos de válvulas y el vendor fue súper gentil en darnos direcciones de como dimensionarlas.
Saludos, -
679GraduadoIniciado
Gracias por el dato, Luis. Voy a buscar la norma API520
