Selección de válvula reductora de presión
Hola @Formacion_Industrial @luis-ramos , tengo una duda respecto a la válvula reductora de presión:
1.- Tengo entendido que hay válvulas de pilotadas de 2 o 3 caminos, como se cual es el indicado para el proyecto, y como saber que relación de reducción de presión tienen la válvula, por decir si tengo 80 bar que sale de mi bomba pero necesito un branch de 20 psi, con que criterio elijo, hay tablas o modelos de donde conseguir esa información?
-
2 Respuestas
-
Buenos días @Kevin ,
La necesidad de 2 vías o 3 vías, viene determinada por la propia configuración del Proyecto. Si tenemos 3 líneas que confluyen en un punto, necesitaremos 3 vías para determinar en qué momento activar el ramal, si no con 2 sería suficiente.

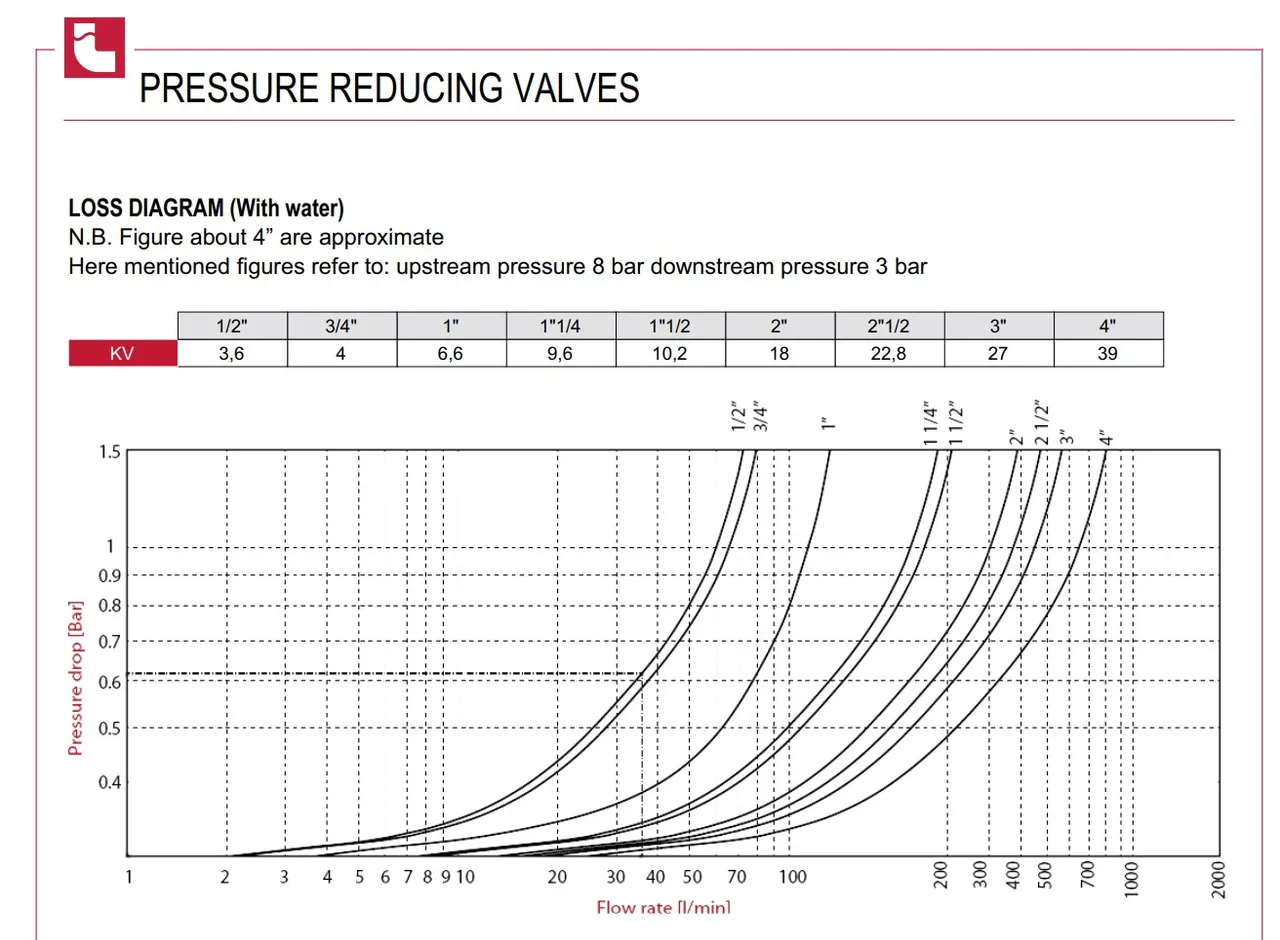

En cuanto a la caída de presión, debes revisarla en lo que se denomina “LOSS DIAGRAM” de los fabricantes de válvulas, en ellos puede analizarse la potencial caída de presión en función del flujo de la línea y el tamaño de la válvula y con ello decidir qué modelo utilizar. Como este que te adjunto en fotos.
Ten en cuenta que si la demanda de caudal en el sistema es demasiado alta, la válvula puede no ser capaz de reducir la presión a un nivel constante y se pueden producir fluctuaciones en la presión de salida. Por lo tanto, es importante seleccionar la válvula adecuada para la aplicación y asegurarse de que tenga la capacidad de caudal necesaria para satisfacer las demandas del sistema.
Espero te sirva, Kevin, Saludos!
-
Muchas gracias @ramonformacionindustrial , me queda claro lo de los pilotos, en cuanto al grafico entiendo que esa tabla mi dato de entrada es el caudal y el tamaño de mi válvula y ya con eso conozco la caída de presión, pero en caso este en la etapa de diseño como podría obtener el valor de caída de presión? Programas como Pipe Flow o AFTFathom me dan la perdida o no son tan exactas? Espero se entienda mi pregunta, gracias
-
