SÍMBOLO DE ACTUADORES DE VÁLVULAS EN ISOMÉTRICAS
Me gustaría saber cómo hacer para que aparezcan en las ISOS los distintos actuadores de las válvulas, ya sean manuales, pneumáticos o electricos. Autocad Plant cuenta por defecto con simbología para los distintos tipos de actuadores, pero a mí siempre me sale el mismo. Agradecería cualquier ayuda.
Gracias de antemano
-
13 Respuestas
-
1094
Tutor
Master
Buenas!
@VICENTETITO , Recomiendo que me etiqueten con el nombre, así veo las preguntas o comentarios. Ya veo cómo responderte a tu pregunta de la manera más simple y me comentas, sin ningún problema. Un saludo!
-
1094
Tutor
Master
Muy buenas, este finde quiero ver si puedo crearte un video sencillo lo más posible pero que te ayude a entender como hacerlo @VICENTETITO y al resto de los alumnos que les pueda interesar.
He estado buscando información y recopilé como 50 páginas de diversas cosas que pueden ser de utilidad. Así que tenme paciencia porque hacerlo claro y con ejemplos en vivo es lo mñas complejo.
Un saludo!
-
433
Graduado
Iniciado
De acuerdo. Muchas gracias por tu dedicación. Me mantengo a la espera.
-
-
1094
Tutor
Master
Buenos días.
Ahí creo que tengo lo que buscabas. Por las dudas, lo testeo de nuevo todo, y termino de procesar el video. Pero voy avisando que habría que descargar un programa editor de archivos xml.
Uno gratuito es por ejemplo el “Free XML editor download” de la página
http://www.firstobject.com/dn_editor.htm
Es conocido también como foxe.
Será necesario hacer algunos cambios pequeños en los archivos xml del programa. Espero que el video se entienda cuando lo suba. He intentado que sea lo más sencillo dentro de la complejidad del caso. Y lo he hecho con un caso real, creando una nueva válvula en el spec editor y despues realizando el isométrico.

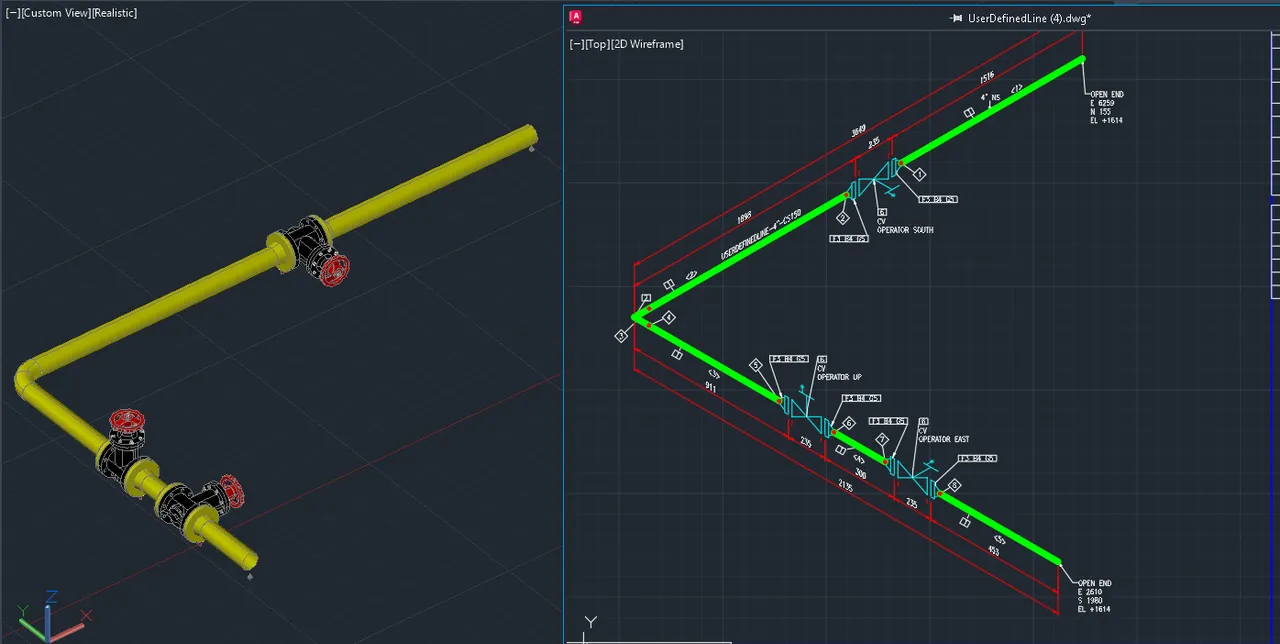

Ahí te subo una imagen de cómo es en el 3D y cómo quedan los actuadores en el isométrico en la misma orientación.
Un saludo
PD: esto obviamente interesa para las válvulas de control con los actuadores, que deseas que se vea la simbología. Para las manuales o con actuadores neumaticos, no le veo tanta necesidad realmente.
PPD: los videos estan enviados, a la espera que los suban al cursado.
firstobject.com
firstobject free XML editor 'foxe' handles big files, format XML, edit HTML, and is a programmable XML tool. Download XML editor free here.
-
566
Alumno
Iniciado
Hola Nicolas
Antes que nada quisiera agradecerte el tiempo dedicado, lo del editor podria ser un solucion pero lo importante como funciona? como lo aplico
Gracias nuevamente
-
566
Alumno
Iniciado
Hola de nuevo
Podrias pasarme los 50 hojas esas para hecharles una hojeada
-
1094
Tutor
Master
Muy buenas, si claro. Ya regreso donde tengo la información y te comparto. Son diferentes textos. De hecho está el video que hay que esperar que lo suban. Vamos a hacer una sección de modificaciones personalizadas en el project setup y en xml, no siempre ambas pero de personalizaciones del programa. Por las dudas, si tienes un tiempo, este fin de semana podemos conectarnos online y lo hablamos sin problema. Yo encantado. Me avisas por aquí y coordinamos. Etiquétame por favor, así me llega aviso.
Un saludo!
-
-
1094
Tutor
Master
@VICENTETITO @Tony , id al video subido de catalog editor, a la parte 2.
Vídeo. Catalog (III) Customparts vs Componente Nuevo (II)
Es el caso tuyo exactamente aplicando la creacion de valvulas nuevas o existentes al isometrico y el tema de los actuadores y aspecto y horientacion. Si no lo has visto, echale un vistazo y me cuentas.

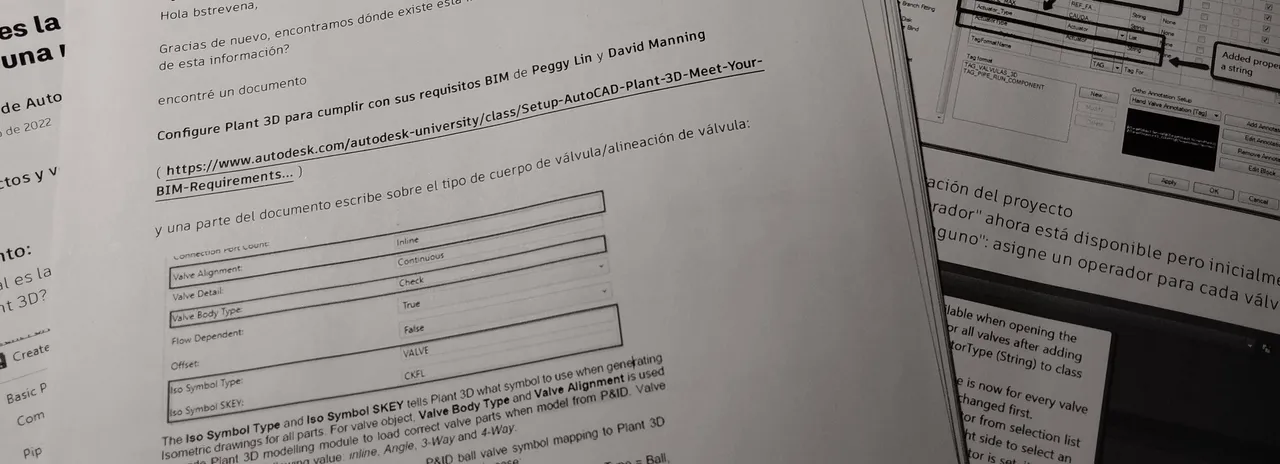

Estos son algunos documentos de información que recopilé de foros, ayuda de autodesk… pero al final, prefiero el video ya como resumen conciso y práctico. Los documentos son sólo como el origen de la búsqueda.
-
566
Alumno
Iniciado
buenas tardes Nicolás, te agradezco tu preocupación. El tema me interesa muchísimo, este fin de semana me va fatal, temas familiares ya sabes. Te paso mi móvil para estar en contacto 670060519 yo creo que el fin de semana siguiente si podremos quedar
Dime algo
-
566
Alumno
Iniciado
Nicolas podrias quedar el sabado por la tarde sobre las 6:30
-
1094
Tutor
Master
Buenas, hora España entiendo. Si puede ser algo antes mejor, tipo 5 pero sí claro, sin duda. Después mando un enlace de zoom y organizamos una especie de “dudas en vivo y otros comentarios ” 😄
-
-
433
Graduado
Iniciado
Hola Nicolas.
Perdona por no haber contestado antes, pero estuve de vacaciones y a la vuelta me he tenido que poner al día con el trabajo atrasado.
He estado viendo con detenimiento el video que subiste y me ha aclarado perfectamente mis dudas acerca de la representación de los distintos tipos de actuadores en las ISOS. He estado practicando y me ha salido a la primera.
Muchas gracias por tu implicación.
Saludos.
-
1094
Tutor
Master
Me alegro! Justo estoy de descanso yo, así que espero que cualquier cosa, te ayudara. Ya iré subiendo más material que encontré muy interesante.
Saludos!!!
-
-
