SIMBOLOGIA P&ID
Publicado por Gilberto Alfredo Martínez Mejía el 21 de diciembre de 2023 a las 16:47Hola buen día a todos!!!
Alguien podría apoyarme si sabe como se representa este accesorio (lo conozco como junta) en un P&ID(DTI), ya he revisado la ISA 5.1 e investigado, sin embargo no he tenido éxito, agradecería su apoyo. @ndfernandez
Gilberto Alfredo Martínez Mejía respondió hace 3 meses, 2 semanas 3 Miembros · 10 Respuestas -
10 Respuestas
-
Buenas fiestas a todos! Poniéndome al día de preguntas y material, voy a ir respondiendo las dudas del foro.

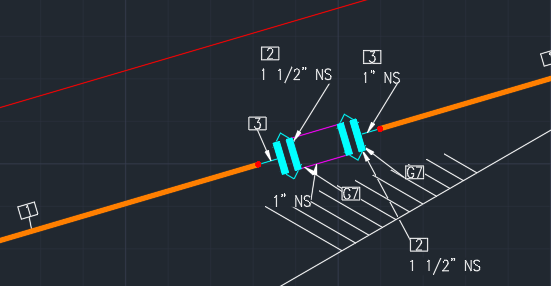

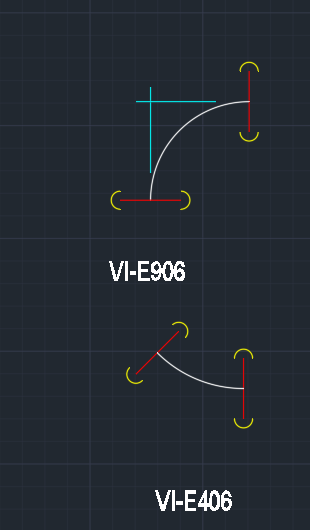

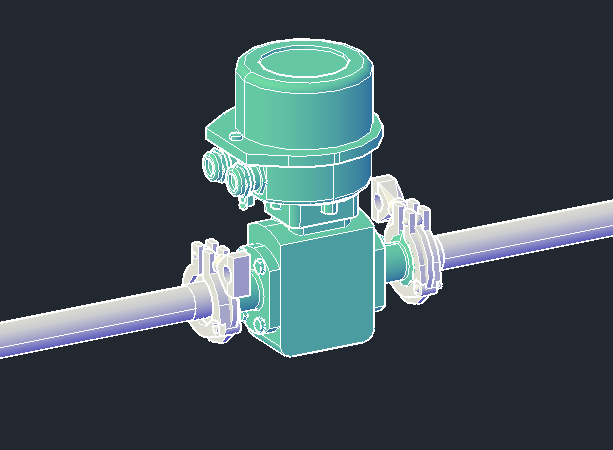

Con respecto a ese accesorio de uniones, su simbología podría ser algo similar a esto que agrego en esta imagen. Como verás en los extremos del codo se ven como una linea roja con dos medias circunferencias. En algunos casos he visto así. Por otra parte, tambien he visto en algunos isométricos como se ve en la segunda y tercera fotografía. En ese caso es un clamp de otro tipo pero verás como aparece el símbolo en el plano.Voy a subir un hilo ahora con un archivo de cad donde he puesto símbolos de cad que os pueden ser útiles llegados el caso por lo que fuera. Es un recopilatorio de diferentes casos que he ido viendo a lo margo del tiempo. Por ahí me sirvieron como ejemplos para esquemas sencillos, rápidos de usar.
Saludos
-
Muchas gracias! Buenas fiestas.
-
-
Gilberto, corrígeme si estoy equivocado, pero, ¿esta junta tipo Victaulic es para un sistema de red contra incendios? y si es así, ¿en el P&ID no se debería mostrar solo la línea y ya en los planos más detallado con la simbología?
Gracias de antemano, Saludos
-
Es un accesorio y como tal se puede poner en el 3D asi como en el plano… Yo hice algunas lineas que cada 6m llevaban una union doble y se veian tanto en el modelo 3D como en los planos. De hecho mejor, porque si no te sale en el modelo pero si en plano, puede existir confusion. Eso ya criterio de cada cual, no me parece ni mejor ni peor.
Para los PID, es cierto que las lineas son uniformes, pero a la hora de colocar valvulas o otro elemento en el PID, se puede distinguir si son roscadas, soldadas, bridadas… asi que bien se pondria colocar tambien un símbolo para esa union si es vitaulic (imagen)
-
Hola, pero entonces la simbología la podríamos proponer para el P&ID?? ya que como tal no hay una de acuerdo a la ISA 5.1, y en el modelado 3D ya se representaría normal, o ¿me equivoco?
-
Gilberto, ahora que mencionas esto, en los proyectos debería haber un plano que te defina la simbología de los P&ID del proyecto, también las letras, entonces me imagino que ahí se añade el tipo de unión aunque no este definida por la norma, saludos
-
-
Gracias Nicolás! me queda súper claro y te encuentro toda la razón, así queda mejor definido
-
-
Hola!, exacto es una junta tipo Victaulic, y es correcto es para un sistema contra incendios, yo sabia que solo se mostraba en isométricos y en 3D, sin embargo me surge la duda ya que por ejemplo hay lineas que utilizan esta junta para hacer reducciones entre lineas y en el P&ID no se si sea correcto de acurdo a la norma representar con una reducción o con una unión soldada. No se si me doy a explicar. Pero de ante mano muchas gracias por tu ayuda!!!
-
-

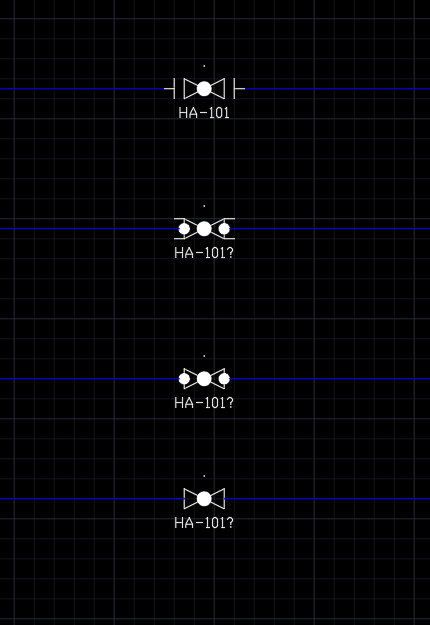

Claro, como te puse en la imagen de PID donde represente la válvula con 4 tipos de unión diferentes que están por defecto, se podría agregar una quinta para las mismas, así como para reducciones o otros elementos. De hecho, fíjate que bien se ve si una válvula va bridada o soldada o es unión socket o simplemente no está definido. Es más, se puede indicar si la válvula es cerrada o abierta por defecto. No me parece mal en absoluto y con que esté indicado en el listado de símbolos que significa, suficiente. Al fin y al cabo, la idea es que uno viendo los esquemas entienda mejor como es el proceso y si el símbolo aclara…
-
Por supuesto se ve mucho mejor identificado, ya que el plano es mas legible… Muchas gracias por el apoyo!!
-
